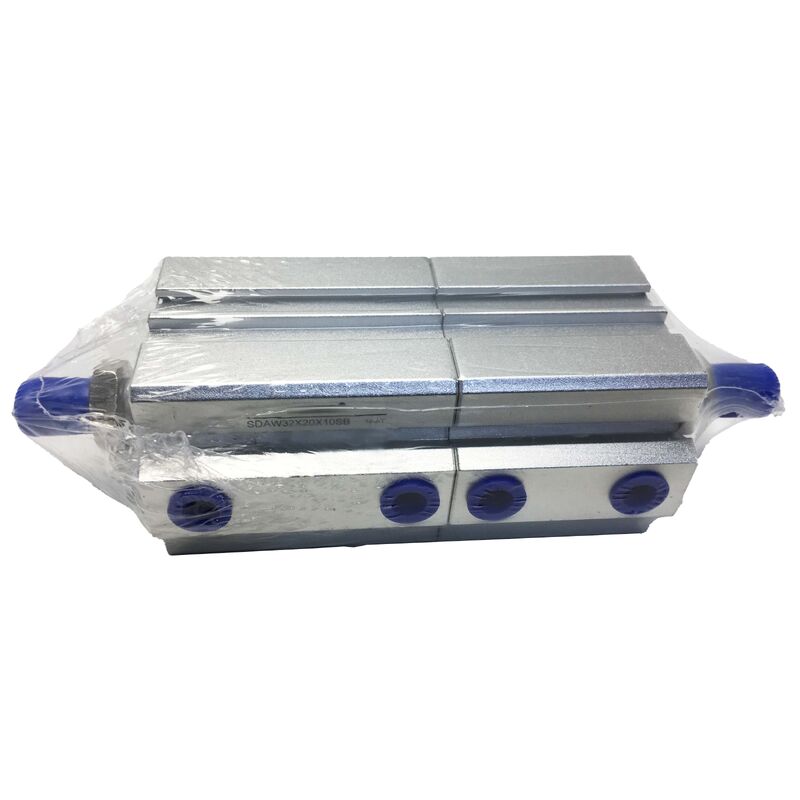

SDAW32X20X10SB أسطوانة هوائية جديدة
لمحة عامة عن المنتج
الـAirTAC SDAW32X20X10SBهو أسطوانة مضاعفة متكاملة محرك هوائي متعدد المواقف يجمع اثنين من السكتات في وحدة صغيرة واحدة. هذا التصميم المبتكر يضيف إمكانية وضع ثالث.يسمح للسيلندر بالتوقف والاحتفاظ في ثلاثة مواقع منفصلة على طول رحلته: نهاية السكتة الأولى، نهاية السكتة الثانية، والموقف الأوسط حيث كل من السكتات يلغي.
مع ثقب 32 ملم يوفر قوة دفع مفيدة لمهام الأتمتة متوسطة المدى ، يحتوي هذا التكوين على مسار أساسي 20 ملم ومسار ثانوي 10 ملم ،مما يجعلها مثالية للتطبيقات التي تتطلب حركات موضعية ضخمة ودقيقة من نفس جسم المحركالمغناطيس المدمج يمكّن من استشعار الموقع الخارجي بدون مفاتيح الحد الميكانيكية.
المواصفات الرئيسية
| المعلم |
القيمة |
| نوع الاسطوانة |
المدمجة ذات النهاية المزدوجة (رقيقة للغاية ، متعددة المواقف) |
| مُملة |
32 ملم |
| ضربة 1 |
20 ملم |
| السكتة الدماغية 2 |
10 ملم |
| عدد المواقع |
3 (سكتة 1 نهاية / وسط / سكتة 2 نهاية) |
| نوع العمل |
تمثيل مزدوج |
| مغناطيس |
المدمج (مع مغناطيس) |
| خيط العصا |
ذكر (سن داخلي) |
| خيط الميناء |
PT |
| ضغط العمل |
0.1 - 0.9 MPa (تأثير مزدوج) |
| سرعة البستون |
30 - 500 مم/ث |
| درجة حرارة العمل |
-10°C إلى +80°C |
| مادة الجسم |
سبيكة الألومنيوم (صلبة) |
تفاصيل البناء
تم بناءه حول بنية أسطوانة SDA المدمجة التي وضعتها AirTAC ، وتتميز SDAW32X20X10SB:
- الجسم والغطاء:أنبوب أسطوانة من سبيكة الألومنيوم مع سطح محفوف بالأنوديزة الصلبة لمقاومة التآكل الاستثنائية
- التجميع:الهيكل المزروع للتصميم منخفض الوضوح دون مسامير متطرفة
- سد البستون:هيكل الختم غير المتجانس ذو اتجاهين مع خزان زيت متكامل للتشحيم الذاتي
- المغناطيس:مغناطيس المكبس المدمج للكشف عن الموقف بدون اتصال
- سلك الميناء:معيار خيوط PT (المنحدر بالتوازي) لتكوين السوق الآسيوية
عملية ثلاثية المواقف
تصل أسطوانة SDAW المزدوجة إلى ثلاثة مواقع من خلال ضبط الضغط المستقل:
- الموقف 1 (متمدد بمقدار 20 ملم):ضغط الغرفة الأساسية، العادم الثانوية
- الموقف 2 (الوسط):الضغط على كلتا الغرفة في وقت واحد للحصول على موقف متوسط مستقرة
- الموقف 3 (تم سحبها):ضغط الغرفة الثانوية، العادم الرئيسي
يتطلب نظام التحكم هذا صمام اتجاه 5/3 مع وضع مركزي مغلق للموقف المتوسط.
الأسئلة الشائعة
السؤال 1: هل يمكن لـ SDAW32X20X10SB تحقيق وضع وسط يبقى مستقراً حتى دون ضغط هوائي مستمر؟
لا، يتم الحفاظ على الموقف الأوسط من خلال ضغط الهواء المتوازن في كلتا الغرفة في وقت واحد. إذا فقد إمدادات الهواء، لن تبقى الأسطوانة ثابتة.للتطبيقات التي تتطلب وضعية منتصف مستمرة دون هواء مستمر، تحتاج إلى أسطوانة قفل ميكانيكية أو أسطوانة مع الفرامل الداخلية.
س2: ما هي أنواع المفاتيح التلقائية المتوافقة مع المغناطيس المدمج في SDAW32X20X10SB؟
سلسلة CS1 من AirTAC ومفتاحات القصب المغناطيسي المكافئة ، بالإضافة إلى مفاتيح تأثير هال الصلبة مع دعامة متوافقة ومدى الاستشعار.تأكيد المفتاح المحدد نطاق التشغيل يغطي قوة المجال المغناطيسي ويتطابق مع 32 ملم.
السؤال الثالث: هل يمكن زيادة سرعة المكبس عن طريق رفع ضغط الإمداد فوق 0.9 ميجا بايت؟
العمل فوق 0.9 MPa يسبب خطر تلف الختم ويتجاوز الحدود المصممة. يتم التحكم في السرعة بشكل أفضل من خلال معدل تدفق الهواء باستخدام صمامات التحكم في تدفق الهواء (نوع القياس الخارجي) في كل ميناء.ضبط تدفق غاز العادم لضبط سرعة المكبس المرغوبة ضمن نطاق التشغيل 30-500 مم/ث.
السؤال 4: لا يمكن تكرار الموقف الأوسط الأسطوانة تتوقف في نقاط مختلفة قليلاً في كل دورة. ما الذي يسبب ذلك؟
تعتمد إمكانية تكرار الموقف الأوسط على الضغط المتوازن في كلتا الغرفةين. وتسبب الاختلافات في ضغط الإمداد أو ضغط العكس في العادم أو حالة الحمل بين الدورات في تحولات نقطة التوازن.ضمان تنظيم الضغط المستقر والضغط في وقت واحد على الميناء دون تحويل الوقتإضافة خزانات عازلة صغيرة إلى كل حجرة يمكن أن تخفف تقلبات الضغط.
السؤال 5: ما نوع التشحيم الذي يتطلبه SDAW32X20X10SB؟
يحتوي سد البستون الثنائي الاتجاه المتباين على خزان زيت متكامل يوفر التشحيم الذاتي للعمل الطبيعي مع الهواء المضغوط النظيف أو الجاف أو الذي يتم تزيينه بشكل ضئيل.لا حاجة إلى تزيين خارجي للهواء المضغوط الصناعي القياسيإذا كنت تستخدم مادة تزييت، استخدم زيت التوربين الخفيف بتركيز منخفض جداً. التزييت المفرط يسرع تدهور الختم. لا تستخدم مادة تزييت على أساس السيليكون.
