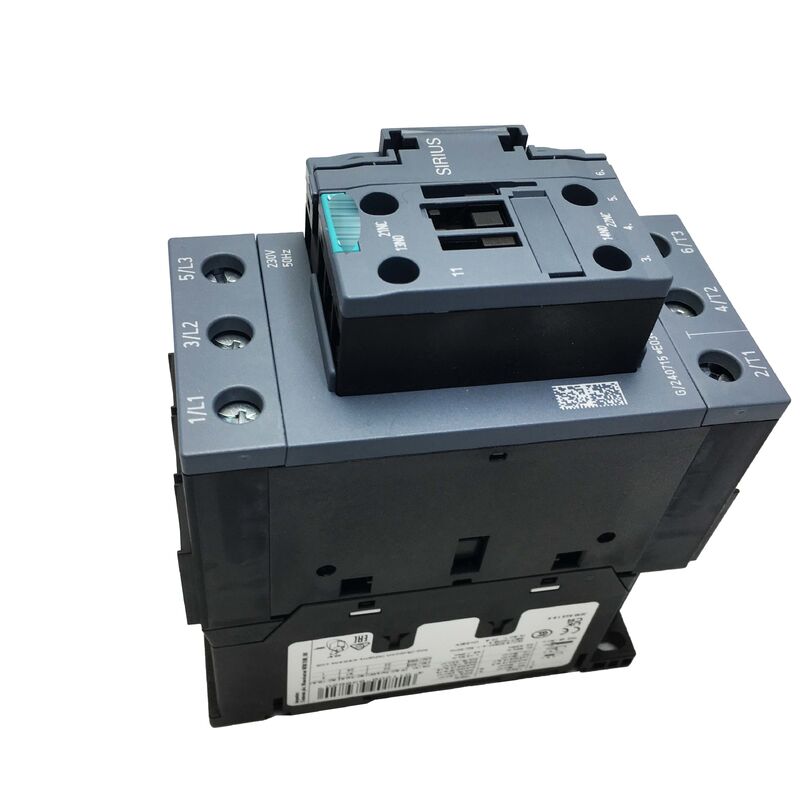

3RT2036-1AP00 سييمنز الاتصال الكهربائي 3RT20361AP00 جديدة تماما مختومة
سيمنس 3RT2036-1AP00
رقم الجزء:3RT2036-1AP00
المصنع:شركة سيمنس
عائلة المنتجات:سيريوس 3RT2
النوع:موصل الطاقة الثلاثي القطب (تحويل محرك التيار المتردد)
نظرة عامة
3RT2036-1AP00 هو جهاز اتصال طاقة ذو 3 قطب من سلسلة SIRIUS 3RT2 من سيمنز ، مصمم لتبديل محركات الحث التيار المتردد تصل إلى 22 كيلوواط عند 400 فولت.يوفر حجم الإطار S2 قدرات محسنة مع بناء اتصال أثقل، وكتلة حرارية أكبر، وقوة ميكانيكية للتعامل مع التيارات العالية المطلوبة في بدء تشغيل و تشغيل محركات 22kW.
وتشمل التطبيقات ضاغطات كبيرة ومحطات مضخة ذات قدرة عالية ودفع ناقلات ثقيلة، وأنظمة مروحة صناعية، ومحركات محركات أدوات الآلات الرئيسية.كما أنها مناسبة للحمل المقاومة في التيارات أعلى من تصنيف المحركهذا النموذج يحل محل 3RT1036-1AP00 السابق ، مع الحفاظ على نفس التصنيفات وتكوين المحطة والبصمة الأبعاد.
المواصفات الرئيسية
| المعلم |
القيمة |
| رقم الجزء |
3RT2036-1AP00 |
| المصنع |
سيمنز |
| سلسلة المنتجات |
سيريوس 3RT2 |
| فئة الاستخدام |
AC-3e / AC-3 |
| تكوين الاتصال الرئيسي |
3 NO (3 قطب) |
| التيار الاسمي (AC-3، 400V) |
50 A (51 A لكل مواصفات محدثة) |
| تصنيف المحرك |
22 كيلوواط @ 400 فولت / 11 كيلوواط @ 230 فولت |
| فولتاج الملف |
230 فولت AC، 50 هرتز |
| الجهاز المساعد المتكامل |
1 NO + 1 NC |
| الحجم |
S2 |
| الاتصال |
محطات المسامير |
| الجهد العازل (Ui) |
690 فولت |
| النبض مقاومة الجهد |
6 كيلو فولت |
| درجة الحماية |
IP20 |
| درجة الحرارة المحيطة |
من -25 درجة مئوية إلى +60 درجة مئوية (مع تخفيض درجة الحرارة فوق +40 درجة مئوية) |
| عرض الشبكة |
55 ملم |
| المعايير |
IEC 60947-4-1، IEC 60947-5-1، IEC 61508 |
| الشهادات |
IEC، UL، CSA، CE، CCC، SN 31920 |
| الوزن |
حوالي 0.985 كجم |
S2 قدرة حجم الإطار
يحتوي جهاز اتصال S2 على جسر اتصال أثقل ، وفجوة اتصال أكبر ، وقدرة أكبر على إطفاء القوس مقارنةً بوحدات S0 و S00 الأصغر.هذه الاختلافات الفيزيائية تمكن من تصنيف المحرك 50A ويسمح التعامل مع التيارات الدوار مقفل تصل إلى 350A أو أكثر خلال إغلاق الاتصال.
الكتلة الحرارية العالية تعني أن الجهاز يمكن أن يمتص طاقة تشغيل أكثر قبل أن تؤثر زيادة درجة الحرارة على الأداء.مما يجعله مناسبًا للتطبيقات التي يتم فيها بدء تشغيل متكرر حيث يتم إنتاج طاقة تشغيل كبيرة خلال دورات التشغيل.
الاتصالات المساعدة المتكاملة
كل 3RT2036-1AP00 يحتوي على رابط NO المساعد المتكامل ومقابلة NC المساعدة المتكاملة المرتبطة ميكانيكياً بحامل الاتصال الرئيسي.هذه توفر ردود الفعل في الوقت الحقيقي من الحالة الفعلية للجهاز التواصل لمراقبة نظام التحكم ووظائف السلامة.
يعمل مساعد NC كمدخول قياسي لمراقبة بداية المحرك الذاتية ، في حين يتم توصيل مساعد NO عادةً في دوائر الختم لمبادرات المحرك اليدوية.هذه الوظيفة مراقبة السلامة تلبي متطلبات العديد من معايير سلامة الآلات.
تطبيقات السلامة الوظيفية
3RT2036-1AP00 يحمل شهادة IEC 61508 لتطبيقات السلامة الوظيفية. عندما يتم دمجها بشكل صحيح مع وحدات المرور الآمنة أو PLCs السلامة،يمكن لهذه المواد أن تساهم في وظائف السلامة التي تم تصنيفها إلى مستويات معينة من SIL و PLالرجوع إلى أداة تقييم سلامة المنتج ومعايير سلامة الآلات المعمول بها لمتطلبات التطبيق المحددة.
الأسئلة الشائعة
السؤال 1: هل يمكن استخدام 3RT2036-1AP00 في مشغلات النجوم الدلتا مع متطلبات لفائف 230 فولت؟
نعم، 3RT2036-1AP00 يمكن أن تكون بمثابة الاتصال الرئيسي و الدلتا في النجم الدلتا البداية. وحدات اتصال النجم الدلتا القياسية SIRIUS توفر الارتباط الميكانيكي والكهربائي اللازم.التحقق من تصنيف الجهاز المتصل بالنجوم يطابق حالة النجم منخفضة التيار.
س2: هل الضجيج الملاحظ طبيعي بعد الاستبدال؟
بعض ضجيج لفائف التيار المتردد أمر طبيعي بسبب المجال المغناطيسي المتغير. إذا كان أصواتها أعلى بشكل ملحوظ ، تحقق من وجود الأوساخ أو التآكل على أسطح مقاعد المغناطيس التي قد تمنع وضع المقاعد بشكل صحيح ،زيادة مستوى الفجوة والضجيج.
السؤال 3: هل يمكن تركيب الجهاز المتواصل على جانبها (مدورة 90 درجة) ؟
التثبيت القياسي مستقيم. في حين أن الدوران إلى مواقع أفقية أو عكسية ممكن ، فقد يتطلب التيار الاسمي تخفيضًا بسبب تغير تبريد الحمل.الرجوع إلى ورقة بيانات المنتج للحصول على تخفيضات مسموح بها في مواقع التثبيت غير القياسية.
السؤال 4: ما هو أقصى قطر للأسلاك في محطات الاتصال الرئيسية؟
محطات المسمار S2 تستوعب مقاطع الأسلاك من 2.5mm2 إلى 35mm2 تقريباً اعتماداً على نوع المحطة.يتم التوصية بالموصلات المرنة المرتبطة بالأسلاك مع الحواجز المناسبة في نهاية الكابلات للتوصيلتسمح محطات التحكم بقطع عرضي أصغر عادة من 0.5mm2 إلى 4mm2.
السؤال 5: هل المجهر مناسب لمحركات المضخة بقدرة 22 كيلوواط تبدأ 15-20 مرة في الساعة؟
التبديل عالية التردد AC-3 في 15-20 بدء في الساعة هو متطلب. حساب إجمالي بدء على فترة الخدمة المطلوبة ومقارنة مع منحنى الحياة الكهربائية المنشورة.إذا كانت الحياة المطلوبة تتجاوز التصنيف، النظر في استبدال أكثر تواترا الاتصال، والبدء الناعم للحد من التيار البدائي، أو بدء التيار الواسع للحد من التيار البدائي.
