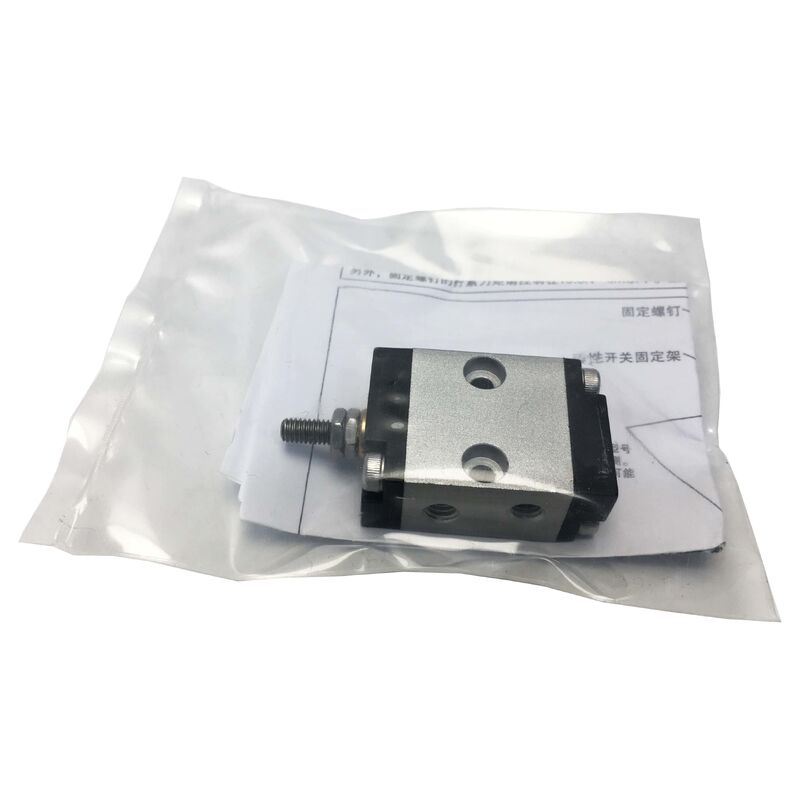

BDA10X5 مصنع جديد مغلق Koganei BDA10X5 أسطوانة BDA10-5

رقم الجزء:BDA10X5

المصنع:شركة كوجاني (اليابان)

نوع المنتج:أسطوانة منخفضة الجودة متعددة الأقسام

المسلسل:الـ BDA

سلبي:10 ملم

السكتة الدماغية:5 ملم

BDA10X5 هي أسطوانة هوائية مضغوطة متعددة الأقسام من سلسلة KOGANEI BDA مع فتحة 10 مم ومسار 5 مم.هذه الأسطوانة الهوائية مزدوجة التأثير مصممة لتشغيل الحركة الصغيرة في تطبيقات الأتمتة الصناعية.

مثالية لعمليات الاختيار والوضع، التثبيت الصغرى، طرد الأجزاء، الإدراج، والحركة الخطيّة في المسافات القصيرة في بيئات محدودة في الفضاء حيث الدقة المتكرّرة ضرورية.مصنع ياباني له خبرة واسعة في المواد الهوائية الدقيقة، صممت سلسلة BDA لتوفير مرونة تثبيت متعددة الاستخدامات دون الحاجة إلى أنواع مختلفة من أجسام الأسطوانات لكل اتجاه تركيب.

الحفرة 10 ملم مع تشكيل 5 ملم ضربة تعالج الخفيفة الواجب، تطبيقات سفر قصيرة في معدات التجميع الدقة، أنظمة معالجة أشباه الموصلات، تصنيع الأجهزة الطبية،خطوط تجميع الإلكترونياتوآليات معالجة الغذاء.

تتميز ميزة أسطوانة BDA بتنوع التثبيت. يدعم الجسم القياسي التثبيت الجانبي المباشر ، بينما يوفر ثلاثة أنواع إضافية من الأقواس:

• تركيب الجهاز الأمامي للتركيب وجهاً لوجه
• تركيب الجهاز الخلفي للتركيب من وراء الأسطوانة
• تركيب الكليف / محور للتطبيقات التي تتطلب حركة دورانية

هذا التصميم يسمح لبناة الآلات باستخدام نفس جسم الأسطوانة عبر مواقع متعددة ، مما يسهل مخزون قطع الغيار ويقلل من تعقيد المشتريات.

• تطبيق العلامة مع تحكم دقيق في عمق الضغط
• طرد جزء من الأجهزة أو العش
• التشديد الناعم لقطع العمل الهشة
• تشغيل الصمامات للصمامات المتحولة خفيفة الوزن
• التغذية الدقيقة في أنظمة الفهرسة

جهاز BDA10X5 متوافق مع أجهزة الاستشعار من KOGANEI التي تكتشف موقع المكبس في نهاية السباق إشارات الاستشعار تغذي مباشرة إلى وحدات المدخلات الرقميةإعطاء أجهزة تحكم الآلة تأكيدًا على أن ضربات التقدم أو الانسحاب قد اكتملت.

تتوفر أنواع أجهزة الاستشعار الصلبة (3 سلاسل) والتحويل القصى (2 سلاسل) ، مع مواقع تركيب قابلة للتعديل الدقيق.

للحصول على أداء مثالي، استخدم الهواء المضغوط النظيف والجاف مع جهاز تحكم فلتر أعلى التيار مع ضبط ضغط التشغيل المطلوب (0.05 إلى 0.7 مبا).تم تصميم أغطية الأسطوانة القياسية للهواء غير المزلق، يفضل في التطبيقات النظيفة أو التي تتصل بالأغذية.

إذا كنت تستخدم هواء مطهر، حافظ على التشحيم المستمر لمنع تدهور الختم.

تحقق من صمامات تحكم التدفق إذا كانت مثبتة ، حيث أن صمام الإبرة المغلق تقريبًا يمكن أن يسبب هذه الأعراض. تحقق من فتحة الأنابيب وطولها لمشاكل انخفاض الضغط.التحقق من وجود تداخل ميكانيكي أو ارتداء الختم الداخلي يسمح بتجاوز الهواء.

القياسية BDA10X5 ليست مصممة خصيصا لاستخدام غرفة نظيفة.تحديد متغير CS-BDA (النظام النظيف) الذي يستخدم أغطية خاصة وأساليب بناء لتقليل توليد الجسيمات إلى أدنى حد.

استخدام ثقوب في جسم الاسطوانة لتثبيت المسامير. تجنب الضغط المفرط لمنع تشويه الجسم.تطبيق مركب قفل الخيوط وضمان سطح التثبيت مسطحة وصلبة لمنع الانحراف أثناء التشغيل.

انزلي جهاز الاستشعار على طول مسار التثبيت حتى يظهر ضوء المؤشر أقوى وإشارة أكثر اتساقًا في نهاية السباق.أجهزة استشعار مؤشرات اللونين من كوجاني تسهل عملية ضبط.

مصممة لعمر الخدمة يتجاوز 10 ملايين دورة في هواء نظيف ومصفح بشكل صحيح. استبدال الأختام بناء على الحالة بدلا من الجدول الزمني. المؤشرات تشمل تسرب الهواء المرئي،انخفاض سرعة الدورانأو مسدس ناعم في نهاية السباق.
