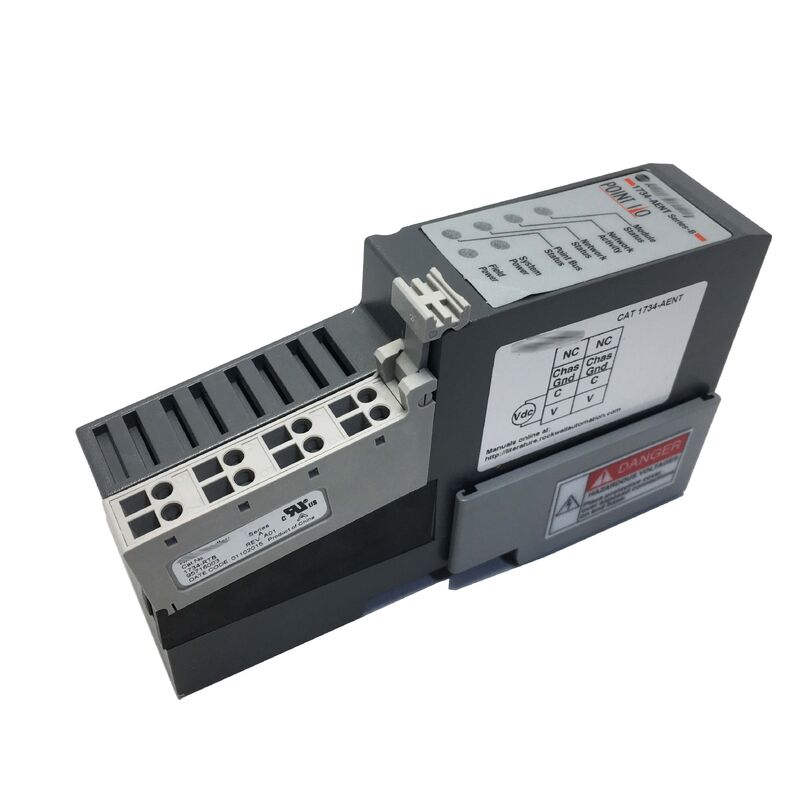

وحدة محول إيثرنت جديدة أصلية 1734-AENT
Allen-Bradley 1734-AENT | POINT I/O EtherNet/IP Adapter
رقم القطعة: 1734-AENT
الشركة المصنعة: Allen-Bradley / Rockwell Automation (USA)
نوع المنتج: محول اتصال EtherNet/IP — سلسلة POINT I/O
عائلة المنتج: 1734 POINT I/O
جهد الدخل: 24 فولت تيار مستمر اسمي (نطاق 10-28.8 فولت تيار مستمر)
نظرة عامة
1734-AENT هو محول EtherNet/IP لنظام 1734 POINT I/O من Allen-Bradley — الوحدة التي تربط رف POINT I/O بوحدة تحكم ControlLogix أو CompactLogix أو أي وحدة تحكم أخرى قادرة على EtherNet/IP.
قم بتركيبه في أقصى موضع يسار لسكك POINT I/O، وقم بتوصيل كابل Ethernet RJ45، وسيصبح رف الإدخال/الإخراج بأكمله عقدة شبكة يمكن لوحدة التحكم معالجتها وقراءتها وكتابتها في الوقت الفعلي.
نظام POINT I/O نفسه هو منصة إدخال/إخراج كثيفة ومعيارية — وحدات الإدخال/الإخراج الفردية بعرض 12 مم فقط، مما يسمح بإدخال/إخراج عالي الكثافة في مساحة لوحة مدمجة.
تنزل كل وحدة على سكة DIN وتتصل بالوحدة التالية عبر ناقل POINTBus الخلفي في الجزء الخلفي من التجميع، مع قيام محول 1734-AENT في المقدمة بالترجمة بين POINTBus وشبكة Ethernet.
يمكن للمحول دعم ما يصل إلى 63 وحدة POINT I/O في عقدة واحدة — ما يصل إلى 504 نقطة إدخال/إخراج مجمعة — مما يجعل محول 1734-AENT واحدًا قادرًا على إدارة جزء كبير من إدخال/إخراج الجهاز باستخدام عنوان شبكة واحد فقط.
ما يجعل 1734-AENT جهاز مجال متعدد الاستخدامات هو مزيج طبقة تطبيق CIP (بروتوكول الصناعة المشترك) مع النقل المادي القياسي لـ EtherNet/IP.
CIP هي نفس طبقة البروتوكول المستخدمة على ControlNet و DeviceNet، لذلك تتواصل وحدات تحكم Logix مع وحدات POINT I/O عبر 1734-AENT باستخدام نفس نموذج البرمجة مثل أجهزة CIP الأخرى — لا حاجة لتعلم بروتوكولات اتصال خاصة، ولا حاجة لمحولات بروتوكول.
المواصفات الرئيسية
| المعلمة |
القيمة |
| رقم القطعة |
1734-AENT |
| الشركة المصنعة |
Allen-Bradley / Rockwell Automation |
| نوع المنتج |
محول POINT I/O لـ EtherNet/IP |
| جهد الدخل |
24 فولت تيار مستمر اسمي (10-28.8 فولت تيار مستمر) |
| استهلاك الطاقة |
4.5 واط كحد أقصى عند 28.8 فولت تيار مستمر |
| تيار الاندفاع |
6 أمبير كحد أقصى عند التشغيل |
| خرج POINTBus |
1000 مللي أمبير (لوحدات الإدخال/الإخراج المتصلة) |
| سرعة الشبكة |
10/100 ميجابت في الثانية، نصف أو كامل duplex |
| التفاوض التلقائي |
نعم |
| الحد الأقصى للوحدات |
63 وحدة POINT I/O |
| الحد الأقصى لنقاط الإدخال/الإخراج |
504 |
| الهياكل |
نجمة، شجرة، خطي |
| الموصل |
RJ45 (كابل Cat 5) |
| التركيب |
سكة DIN، عمودي |
| البروتوكول |
CIP / EtherNet/IP |
| حماية القطبية |
نعم |
EtherNet/IP — لماذا هو مهم للإدخال/الإخراج الموزع
يستخدم EtherNet/IP أجهزة Ethernet القياسية IEEE 802.3 وشبكات TCP/IP، ولكنه يضيف طبقة تطبيق CIP التي تمنحه سلوكًا صناعيًا حتميًا.
القدرة الرئيسية للإدخال/الإخراج الموزع هي المراسلة الضمنية — يقوم 1734-AENT ووحدة التحكم المتصلة به بإنشاء اتصال دوري للإدخال/الإخراج يقوم بتبادل بيانات الإدخال/الإخراج تلقائيًا بمعدل محدد دون أي برمجة تطبيق على جانب وحدة التحكم بخلاف التكوين الأولي.
من الناحية العملية، هذا يعني أن وحدة تحكم CompactLogix أو ControlLogix ترى وحدات POINT I/O المتصلة بـ 1734-AENT كما لو كانت إدخال/إخراج محلي — تظهر العلامات في قاعدة بيانات علامات وحدة التحكم، ويتم تحديث بيانات الإدخال تلقائيًا عند RPI (فاصل زمني للطلب) المحدد، ويتم كتابة بيانات الإخراج تلقائيًا.
لا يقوم مبرمج وحدة التحكم بإدارة اتصال Ethernet؛ منصة Logix تتعامل معها بشفافية.
يدعم 1734-AENT أيضًا المراسلة الصريحة — رسائل غير دورية لتغييرات التكوين، أو قراءة المعلمات، أو التشخيصات.
يتم استخدام هذا أثناء التشغيل، أو استكشاف الأخطاء وإصلاحها، أو عندما تحتاج وحدة التحكم إلى الاستعلام عن حالة الوحدة خارج دورة تحديث الإدخال/الإخراج العادية.
تعيين عنوان IP وتكليف الشبكة
يدعم 1734-AENT تعيين عنوان IP عبر BOOTP أو DHCP — أدوات شبكة قياسية تقوم تلقائيًا بتعيين عنوان IP لجهاز متصل حديثًا. توفر Rockwell Automation أداة BOOTP/DHCP كجزء من مجموعات أدوات RSLinx و Studio 5000.
عند تشغيل المحول لأول مرة، يقوم ببث طلب BOOTP. يستجيب خادم BOOTP بعنوان IP المعين.
بمجرد تعيين عنوان IP ثابت وتأكيده، يوصى بتكوين المحول لاستخدام العنوان المخزن الثابت بدلاً من BOOTP/DHCP الديناميكي — هذا يمنع تغييرات عنوان IP إذا كان خادم DHCP غير متاح مؤقتًا عند إعادة التشغيل.
في معظم تطبيقات التحكم الإنتاجي، تكون عناوين محولات الإدخال/الإخراج ثابتة لمنع وحدة التحكم من فقدان اتصال الإدخال/الإخراج الخاص بها بسبب انتهاء صلاحية عقد DHCP أو عدم إمكانية الوصول إلى خادم DHCP.
وحدات إمداد الطاقة الموسعة
يوفر 1734-AENT تيار POINTBus بقوة 1000 مللي أمبير لتشغيل وحدات الإدخال/الإخراج المتصلة. للتكوينات التي تتجاوز هذه الميزانية — وهو ما يحدث عند استخدام العديد من وحدات الإدخال/الإخراج التناظرية أو المتخصصة — يجب إدخال وحدات إمداد الطاقة الموسعة (1734-EP24DC أو ما يعادلها) في السكة في المواضع المناسبة.
يمكن لوحدة إمداد طاقة موسعة واحدة تشغيل ما يصل إلى 17 وحدة إضافية.
يعد تخطيط مواضع وحدات إمداد الطاقة الموسعة خطوة مهمة في تصميم عقد POINT I/O أكبر.
أسئلة متكررة
س1: تم توصيل 1734-AENT وتشغيله ولكنه لا يظهر على شبكة EtherNet/IP. مؤشر رابط الشبكة مطفأ. ما الذي يجب فحصه أولاً؟
يشير مؤشر رابط مطفأ إلى أن اتصال Ethernet المادي لم يتم إنشاؤه. تحقق من كابل Cat 5 — تأكد من أنه موصول بإحكام في منفذ RJ45 للمحول، وأنه غير تالف، وأنه يتصل بمنفذ مفتاح نشط.
إذا تم تأكيد سلامة الكابل واتصال المفتاح، فتحقق من أن جهد إمداد الطاقة 24 فولت تيار مستمر ضمن النطاق 10-28.8 فولت عند أطراف طاقة المحول.
يجب أن يكون المحول مزودًا بالطاقة قبل أن يحاول الاتصال بالشبكة.
إذا أضاء مؤشر الرابط ولكن المحول لا يزال لا يظهر على الشبكة، فانتقل إلى تكليف عنوان IP باستخدام أداة BOOTP.
س2: كم عدد اتصالات وحدات التحكم المتزامنة التي يمكن أن يدعمها 1734-AENT؟
يدعم 1734-AENT اتصالات من وحدات تحكم متعددة في وقت واحد. من الناحية العملية، تمتلك وحدة تحكم واحدة اتصال الإدخال/الإخراج للتحكم في الإخراج، بينما يمكن لوحدات التحكم الإضافية إنشاء اتصالات للقراءة فقط لقراءة بيانات الإدخال.
يسمح هذا لأنظمة الإشراف أو المراقبة بمراقبة بيانات POINT I/O دون التدخل في ملكية الإدخال/الإخراج لوحدة التحكم الأساسية.
يتم تحديد العدد الإجمالي للاتصالات المتزامنة بواسطة سعة جدول الاتصال للمحول — استشر وثائق المستخدم الخاصة بالمحول لمعرفة الحد المحدد في إصدار البرنامج الثابت المثبت.
س3: تظهر وحدة POINT I/O في الموضع 32 أخطاء في الاتصال، ولكن جميع الوحدات الأخرى تعمل. يظهر 1734-AENT حالة طبيعية. ما هو السبب الأكثر احتمالاً؟
عادةً ما تشير أخطاء الاتصال المعزولة للوحدة مع محول سليم إلى مشكلة في POINTBus المحلي — إما أن الوحدة المتأثرة نفسها قد فشلت، أو أن اتصالات POINTBus الخاصة بها بالوحدات المجاورة ليست مثبتة بالكامل، أو أن الوحدة سحبت الكثير من تيار POINTBus وأدت إلى تشغيل شرط حد الطاقة.
قم بإزالة وإعادة تثبيت الوحدة في الموضع 32. تحقق مما إذا كانت وحدة إمداد طاقة موسعة مثبتة إذا كان السكة تحتوي على أكثر من ~17 وحدة.
إذا تبعت المشكلة الوحدة إلى موضع مختلف، فقد فشلت الوحدة ويجب استبدالها.
س4: يتم استبدال 1734-AENT في نظام قيد التشغيل. هل يلزم إعادة إدخال عنوان IP والتكوين؟
نعم. يتم تخزين عنوان IP وجميع بيانات التكوين في الوحدة نفسها، وليس في أجهزة رف الإدخال/الإخراج.
عند تثبيت 1734-AENT جديد، يجب تعيين نفس عنوان IP للوحدة الأصلية — باستخدام أداة BOOTP أو Studio 5000 — ويجب أن يتطابق تكوين حجم هيكل الإدخال/الإخراج مع عدد الوحدات المتصلة.
بمجرد تعيين عنوان IP وإعادة إنشاء وحدة التحكم لاتصال الإدخال/الإخراج، يجب أن يعود النظام إلى التشغيل الطبيعي دون تغييرات في برنامج وحدة التحكم.
س5: ما هو الفرق بين 1734-AENT و 1734-AENTR؟
يحتوي 1734-AENT على منفذ Ethernet واحد، ويدعم هياكل النجمة والشجرة. يحتوي 1734-AENTR على منفذي Ethernet مع مفتاح مدمج، ويدعم هيكل DLR (حلقة مستوى الجهاز) بالإضافة إلى هياكل النجمة والخطية/المتسلسلة.
يوفر DLR تحملًا للأخطاء على مستوى الشبكة — لا يؤدي انقطاع كابل واحد في أي مكان في الحلقة إلى تعطيل اتصال الإدخال/الإخراج لأن الحلقة تعيد التكوين حول الانقطاع.
للتطبيقات التي تتطلب توفرًا مستمرًا للإدخال/الإخراج على الرغم من أعطال الكابلات، فإن 1734-AENTR هو الخيار المناسب. بالنسبة لشبكات النجمة أو الشجرة القياسية، فإن 1734-AENT هو الخيار الأبسط.
