PHCS3-2013 WEIYA عقارب إلكتروني PHCS32013 لسلسلة Weyerhaeuser القياسية الجديدة
  • PHCS3-2013 WEIYA عقارب إلكتروني PHCS32013 لسلسلة Weyerhaeuser القياسية الجديدة
  • PHCS3-2013 WEIYA عقارب إلكتروني PHCS32013 لسلسلة Weyerhaeuser القياسية الجديدة
  • PHCS3-2013 WEIYA عقارب إلكتروني PHCS32013 لسلسلة Weyerhaeuser القياسية الجديدة
  • PHCS3-2013 WEIYA عقارب إلكتروني PHCS32013 لسلسلة Weyerhaeuser القياسية الجديدة
  • PHCS3-2013 WEIYA عقارب إلكتروني PHCS32013 لسلسلة Weyerhaeuser القياسية الجديدة

PHCS3-2013 WEIYA عقارب إلكتروني PHCS32013 لسلسلة Weyerhaeuser القياسية الجديدة

مكان المنشأ الصين
اسم العلامة التجارية WEIYA
إصدار الشهادات CE RoHS
رقم الموديل PHCS3-2013
تفاصيل المنتج
رقم الموديل:
PHCS3-2013
ماركة:
وييا
نوع المنتج:
مولد نبض يدوي باستخدام الحاسب الآلي
مسلسل:
PHCS3
الوصف المشترك:
عقارب للسلسلة القياسية
استخدام التحكم:
التحكم اليدوي في حركة المحور X/Y/Z
نوع التثبيت:
نوع محمول باليد
حالة:
جديد / مستعمل
ضمان:
سنة واحدة
شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
USD 300-500 / piece
تفاصيل التغليف
التغليف الأصلي
وقت التسليم
يومين
شروط الدفع
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض
100 جهاز كمبيوتر شخصى يوميا
وصف المنتج

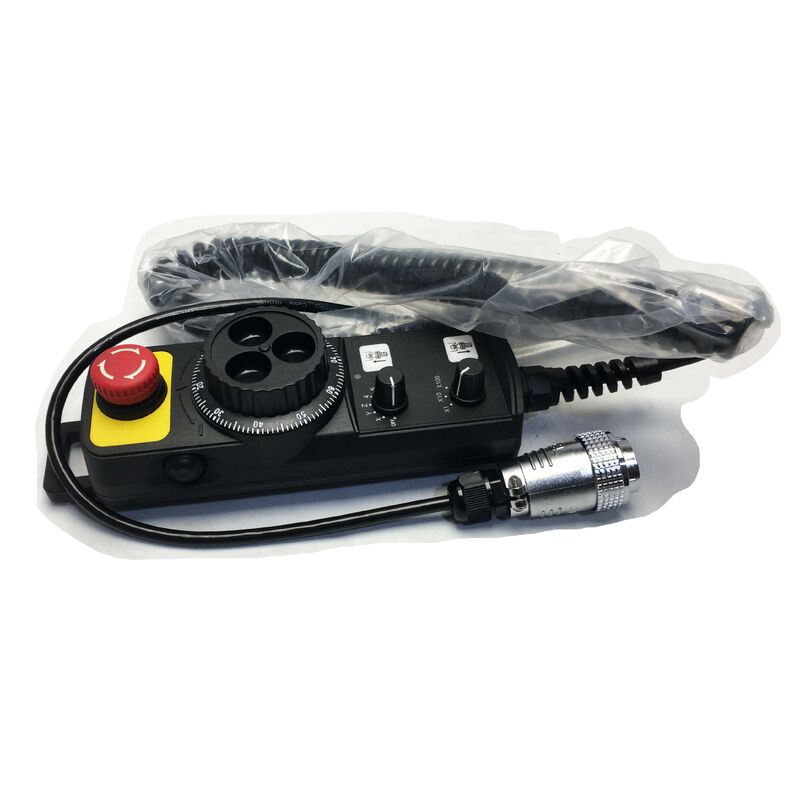

PHCS3-2013 WEIYA عقارب إلكتروني PHCS32013 لسلسلة Weyerhaeuser القياسية الجديدة
PHCS3-2013 | مولد نبض يدوي بعجلة عقارب إلكترونية باستخدام الحاسب الآلي
محمول / كابل ملفوف / موصل قفل / واجهة CNC من السلسلة القياسية
مولد نبض يدوي - التحكم في المحور في قطعة العمل
يضع مولد النبض اليدوي التحكم المباشر في المحور في يد المشغل في منطقة القطع. بدلاً من الركض من لوحة ثابتة، يضع المشغل نفسه على قطعة العمل ويدير العجلة اليدوية أثناء مشاهدة عمليات خلوص الأداة في الوقت الفعلي. يقوم CNC بتفسير كل نبضة من العجلة اليدوية كزيادة حركة واحدة على المحور المحدد.
يولد PHCS3-2013 إشارات إضافية دقيقة. في إعدادات المضاعف الدقيقة، تعمل نقرة واحدة على العجلة اليدوية على تحريك أجزاء المحور بمقدار ملليمتر - مما يمنح المشغل التحكم الكامل في سرعات اقتراب الأداة أثناء الإعداد وقياس إزاحة الأداة.
ميزات المنتج الرئيسية
يكتب مولد النبض اليدوي (MPG)
استمارة جسم محمول ومريح
الضوابط التشفير الرئيسي + محدد مساعد
كابل ملفوف، تخفيف إجهاد الربيع
موصل قفل دائري متعدد الدبابيس
واجهة السلسلة القياسية CNC
تصميم مزدوج التحكم - محدد العجلة اليدوية والمحور
يدمج PHCS3-2013 عنصري تحكم في جسم واحد محمول باليد:
  • عجلة التشفير الرئيسية:التشفير الدوار الأساسي. يؤدي تشغيله إلى توليد نبضات الحركة التي يترجمها CNC إلى حركة المحور. عادة ما يتطلب الدوران في اتجاه عقارب الساعة اتجاهًا إيجابيًا؛ أوامر عكس اتجاه عقارب الساعة سلبية. يحدد عدد النبض لكل ثورة دقة الخطوة في كل إعداد مضاعف.
  • محدد مساعد:مفتاح ثانوي أو قرص لاختيار المحور والمضاعف - اختيار المحور الذي يتحرك (X، Y، Z، أو المحور الرابع) والزيادة لكل نبضة (*1، *10، *100). إن وجود كلا عنصري التحكم على جسم واحد يعني أن المشغل لن يعود إلى اللوحة الرئيسية لتبديل المحور أو حجم الخطوة أثناء تحديد الموضع - كل شيء في متناول اليد.
كابل ملفوف وموصل قفل
يمتد الكابل الملتف وينسحب دون سحب كابل مفكوك عبر طاولة الماكينة أو الأرضية. إنه يمنح المشغل إمكانية الوصول للعمل في الجزء الأمامي والجانبي وحول قطعة العمل مع البقاء على اتصال.
في نهاية وحدة التحكم، يوجد موصل دائري متعدد الأطراف مزود بطوق قفل ملولب لتأمين الاتصال بشكل إيجابي. يمنع طوق القفل الانفصال العرضي أثناء الاستخدام - وهو أمر مهم لأن MPG الذي ينفصل في منتصف التشغيل يمكن أن يترك CNC في وضع عجلة عقارب غير محدد. يتطلب قطع الاتصال فتحًا متعمدًا ربع دورة.
سيناريوهات التطبيق
  • إعداد مسند الشغل:يقوم المشغل بتحريك المغزل لأسفل حتى يلمس سطح قطعة العمل لإنشاء إزاحة عمل المحور Z. باستخدام PHCS3-2013 بزيادات *1 - عادة 0.001 مم لكل نبضة - يتم تأكيد الاتصال من خلال مقياس استشعار أو مؤشر اللمس في اللحظة المناسبة تمامًا.
  • التشغيل الجاف للبرنامج اليدوي:قبل تشغيل برنامج جديد بمعدل التغذية التلقائي، يقوم المشغل بالتمرير عبر المسار المبرمج يدويًا باستخدام PHCS3-2013، مما يؤدي إلى تطوير الأداة خطوة بخطوة وتأكيد الموافقات قبل بدء الدورة التلقائية.
  • التحقيق والتفتيش:يقوم المشغل بتحريك محاور الماكينة لوضع قلم المسبار عند نقاط القياس على قطعة العمل. تسمح الدقة الدقيقة لـ MPG بوضع مسبار دقيق دون التعرض لخطر تجاوز الجزء.
الأسئلة المتداولة
س1: ما هي دقة النبض التي يوفرها PHCS3-2013؟
يتم تحديد الدقة من خلال إعداد المفتاح المضاعف مع تكوين MPG الخاص بـ CNC. عند *1، تتطلب كل نقرة لجهاز التشفير عادةً 0.001 مم (1 ميكرون) من حركة المحور. عند *10 تكون الخطوة 0.01 مم؛ عند *100 يكون 0.1 ملم. تحدد إعدادات معلمة MPG الخاصة بـ CNC المسافة الدقيقة لكل نبضة - قم بتأكيد هذه الإعدادات في وثائق معلمات CNC قبل التشغيل.
س2: هل PHCS3-2013 متوافق مع وحدات التحكم CNC بخلاف السلسلة القياسية؟
تم تحديد PHCS3-2013 لواجهة CNC من السلسلة القياسية. يعتمد التوافق مع وحدات التحكم الأخرى على معيار إشارة MPG - عادةً إشارات التشفير التفاضلي (A+/A−/B+/B−) عند 5 فولت. تأكد من مواصفات إشارة منفذ MPG لوحدة التحكم المستهدفة وتعيين الدبوس مقابل دبوس موصل PHCS3-2013 قبل الاتصال بنظام مختلف.
س3: هل يستطيع PHCS3-2013 تشغيل المحاور الأربعة جميعها؟
يسمح المحدد الإضافي الموجود في PHCS3-2013 باختيار المحور - عادةً X وY وZ والمحور الرابع عند تمكينه. تعتمد المحاور المتاحة على تكوين وحدة التحكم CNC وما إذا كان المحور الرابع موجودًا فعليًا وممكّنًا في معلمات النظام. تولد العجلة اليدوية نفسها إشارات نبضية مستقلة عن المحور؛ يقوم CNC بتوجيههم إلى المحور المحدد حاليًا.
س 4: هل يمكن استخدام PHCS3-2013 في وقت واحد مع مفاتيح تشغيل لوحة الجهاز؟
لا. في عملية CNC القياسية، تكون مفاتيح تشغيل MPG واللوحة حصرية بشكل متبادل. يؤدي تنشيط وضع العجلة اليدوية على محدد وضع CNC إلى إيقاف تشغيل مفاتيح تشغيل اللوحة - فقط MPG هو النشط. يؤدي التبديل مرة أخرى إلى وضع Jog إلى إلغاء تنشيط MPG. يظل PHCS3-2013 متصلاً، ولكنه لا يصدر أوامر حركة خارج وضع تشغيل العجلة اليدوية.
س5: ما هو عدد أطراف الموصل ونوعه الذي يستخدمه PHCS3-2013؟
يستخدم PHCS3-2013 موصل قفل دائري متعدد الأطراف. يتبع عدد الدبوس الدقيق معيار واجهة CNC MPG القياسي. اقرأ علامات جسم الموصل مباشرة على الوحدة المثبتة للتأكد من عدد الدبوس وقطر الموصل. بالنسبة لاستبدال مصدر الكابل أو الموصل، قم بمطابقة عدد المسامير وقطر الموصل ومواصفات خيط طوق القفل من الوحدة المادية.
PHCS3-2013 WEIYA عقارب إلكتروني PHCS32013 لسلسلة Weyerhaeuser القياسية الجديدة 0
