| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | Siemens |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6ES7 550-1AA01-0AB0 |

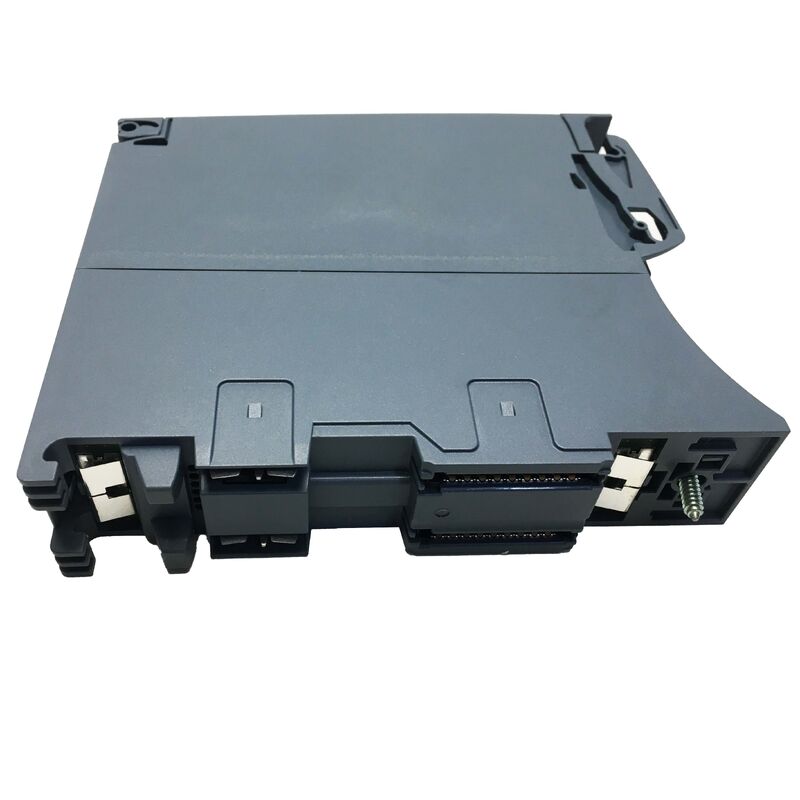

تم تصميم البنية المعيارية لـ SIMATIC S7-1500 حول وحدات وظيفية متخصصة تتعامل مع المهام الصعبة بشكل مستقل عن دورة معالجة وحدة المعالجة المركزية الرئيسية. يعد 6ES7550-1AA01-0AB0 TM Count 2x24V إحدى وحدات التكنولوجيا هذه - وحدة عداد مخصصة تعالج إشارات التشفير عالية السرعة بمعدلات لا يمكن أن تتبعها دورة فحص وحدة المعالجة المركزية بشكل موثوق.
يتم مسح المدخلات الرقمية القياسية PLC بمعدل دورة البرنامج. بالنسبة لحساب المواقع واكتشاف الأحداث بسرعات آلاف النبضات في الثانية، فإن نهج دورة البرنامج يخطئ في عمليات العد وينتج قيم موضع غير موثوقة. تعالج وحدة TM Count هذه المشكلة عن طريق معالجة نبضات التشفير في الأجهزة — بشكل مستقل عن فحص وحدة المعالجة المركزية. تقوم الوحدة بحساب النتائج ومقارنتها وإنشاء المخرجات في الوقت الفعلي، ثم إتاحة النتائج لوحدة المعالجة المركزية عبر صورة عملية الوحدة.
| المعلمة | قيمة |
|---|---|
| القنوات | 2 |
| إدخال التشفير | جهاز تشفير تزايدي أو نبضي 24 فولت |
| DI لكل قناة | 3 |
| DQ لكل قناة | 2 |
| وظائف | العد، وكشف الموقف |
| عرض | 35 ملم |
| وزن | 0.36 كجم |
| أصل | ألمانيا |
| بنفايات | متوافق |
عد النبض عالي السرعة:حساب نبضات جهاز التشفير بترددات تصل إلى 200 كيلو هرتز (وفقًا لمواصفات TM Count 2x24V) - مناسب لأجهزة التشفير الدوارة عالية السرعة في آلات الإنتاج.
الكشف عن الموقف المتزايد:من خلال حساب نبضات تربيعية A/B من جهاز تشفير تزايدي، تتتبع الوحدة الموضع الزاوي أو الخطي داخل دورة الآلة. يمثل العدد المتراكم الموقع بالنسبة إلى آخر مرجع موجه.
التحكم في البوابة:يمكن تكوين مدخلات DI كبوابات أجهزة - لتمكين أو تعطيل العد استنادًا إلى الإشارات الخارجية (مفتاح منزل الجهاز، مستشعر وجود المنتج، مشغل المزامنة) دون تحميل وحدة المعالجة المركزية العبء بمعالجة المقاطعة.
نظام تحديد المواقع الناقل:يستخدم ناقل خط الإنتاج جهاز تشفير تزايدي على عمود الإدارة. يتتبع جهاز TM Count 2x24V موضع الحزام ويطلق إشارات خرج خاصة بالمنتج عندما تمر الأهداف عبر محطات المعالجة — بشكل مستقل عن فحص PLC.
عد منتجات آلة التعبئة والتغليف:تحتاج آلة التغليف عالية السرعة إلى بيانات دقيقة عن عدد المنتجات. تحسب وحدة TM Count نبضات المستشعر البصري عند سرعة الماكينة، مع قيام مخرجات المقارنة بتشغيل مشغلات فصل الدُفعات بالعد الصحيح.
س1: ما هو الحد الأقصى لتردد عدد TM Count 2x24V (6ES7550-1AA01-0AB0)؟
يعالج عدد TM 2x24V إشارات التشفير 24 فولت. يعتمد الحد الأقصى لتردد الإدخال على وضع العد الذي تم تكوينه. في وضع العد الفردي (عد النبضات فقط)، يكون الحد الأقصى للتردد أعلى منه في الوضع التربيعي. ارجع إلى دليل أجهزة Siemens TM Count 2x24V للتعرف على حدود التردد الدقيقة لكل وضع عد. يغطي التشغيل النموذجي ترددات التشفير المستخدمة في تطبيقات الآلات الصناعية والناقلات.
س2: هل يدعم 6ES7550-1AA01-0AB0 تشفيرات SSI المطلقة؟
لا. يدعم عدد TM 2x24V أجهزة التشفير التزايدية 24 فولت وأجهزة تشفير النبض فقط - ولا يدعم أجهزة التشفير المطلقة SSI (الواجهة التسلسلية المتزامنة). بالنسبة لمدخلات تشفير SSI، فإن وحدة SIMATIC S7-1500 TM PosInput (سلسلة 6ES7551-xxxx-0AB0) هي الوحدة المناسبة. تأكد من نوع التشفير في التطبيق قبل تحديد الوحدة.
س3: كيف تتكامل وحدة TM Count مع برنامج وحدة المعالجة المركزية S7-1500؟
تتواصل وحدة TM Count مع وحدة المعالجة المركزية من خلال الناقل المعزز S7-1500. يتم تكوين وظائف العد ونقاط الضبط وتعيينات الإخراج عبر الخطوة 7 (بوابة TIA) باستخدام تكوين الأجهزة وكتل وظائف النظام (SFBs) الخاصة بالوحدة. تقرأ وحدة المعالجة المركزية قيم العداد وتكتب معلمات التحكم في صورة عملية الوحدة. توفر وحدات SFB المخصصة (CTRL_HSC) واجهة البرنامج للتحكم في العداد وقراءة القيمة.
س 4: هل يمكن أن تعمل مخرجات المقارنة الخاصة بـ 6ES7550-1AA01-0AB0 بشكل أسرع من دورة المسح PLC؟
نعم. تتفاعل مخرجات المقارنة في TM Count 2x24V مع قيم العداد في الأجهزة - حيث يتم تبديل الإخراج عندما يصل العداد إلى قيمة المقارنة التي تم تكوينها بغض النظر عن وقت دورة فحص PLC. يعد رد فعل الأجهزة هذا هو الميزة الرئيسية لنهج وحدة التكنولوجيا: توقيت الإخراج دقيق وحتمي، ولا يعتمد على الوقت الذي تقوم فيه وحدة المعالجة المركزية بمعالجة الصورة الناتجة بعد ذلك.
س5: ما هو عرض 6ES7550-1AA01-0AB0 في الحامل S7-1500؟
يبلغ عرض TM Count 2x24V 35 مم في الحامل S7-1500. هذا هو العرض القياسي للفتحة الواحدة لوحدات SIMATIC S7-1500 ذات العرض الواحد. وهو يحتل فتحة واحدة في الحامل S7-1500 ويتم تثبيته باستخدام طريقة اتصال الوحدة القياسية المستخدمة عبر عائلة منتجات S7-1500.
