| مكان المنشأ | الصين |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | E3Z-T61 |

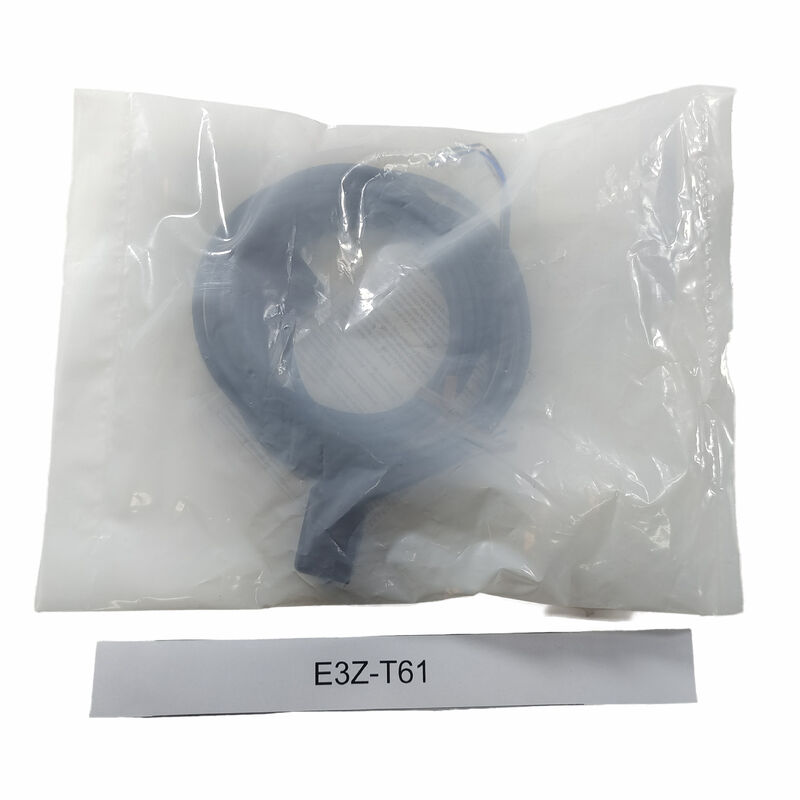

يستخدم OMRON E3Z-T61 باعثًا وجهاز استقبال منفصلين لاكتشاف الأجسام التي تقاطع شعاع الأشعة تحت الحمراء. تسمح مسافة الاستشعار البالغة 15 مترًا بالتركيب عبر فتحات واسعة للمعدات. يوفر مكبر الصوت المدمج إشارة تحويل مباشرة إلى مدخل تحكم متوافق.
| المعلمة | مواصفة |
|---|---|
| طريقة الاستشعار | من خلال شعاع |
| مسافة الاستشعار | 15 م |
| كائن الاستشعار القياسي | جسم معتم، قطره ≥12 مم |
| مصدر الضوء | الأشعة تحت الحمراء LED، 870 نانومتر |
| جهد الإمداد | 12–24 فولت تيار مباشر ±10% |
| الإخراج | NPN جامع مفتوح |
| الحد الأقصى للحمل الحالي | 100 مللي أمبير |
| وضع التشغيل | تشغيل الضوء / تشغيل الظلام قابل للتحديد |
| وقت الاستجابة | ≥1 مللي ثانية للتشغيل أو إعادة التعيين |
| اتصال | كابل سلكي مسبقًا |
| تصنيف الحماية | IP67 |
| درجة حرارة التشغيل | من -25 إلى +55 درجة مئوية، بدون تجمد أو تكثيف |
تشمل التطبيقات النموذجية الكشف عن الكرتون في آلات التعبئة والتغليف، وعد الأجزاء على الناقلات، والتحقق من وجودها في التجميع الآلي. يناسب الاستشعار عبر الشعاع المنتجات غير الشفافة التي تحجب المسار البصري بشكل موثوق.
قم بتركيب الباعث والمستقبل في مواجهة بعضهما البعض. قم بمحاذاة الشعاع، ثم اضبط الحساسية باستخدام أداة الضبط ذات الدورة الواحدة. تحقق من مؤشر استقرار جهاز الاستقبال وتأكد من التبديل مع الهدف الفعلي. حدد Light-ON أو Dark-ON لمطابقة تسلسل التحكم.
Q1: هل يحتاج الطراز E3Z-T61 إلى عاكس؟
ج: لا، فهو يستخدم جهاز إرسال واستقبال منفصلين.
س2: ما نوع الإخراج الموجود؟
ج: مجمع NPN المفتوح، مُصنف لحمل يصل إلى 100 مللي أمبير كحد أقصى.
س 3: هل يمكن تغيير وضع التبديل؟
ج: نعم. يمكن اختيار Light-ON وDark-ON.
س4: ما هي أقصى مسافة استشعار؟
ج: 15 م بين الباعث والمستقبل.
