| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | EGE |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | إس إن 450/1-A4-WR2 |

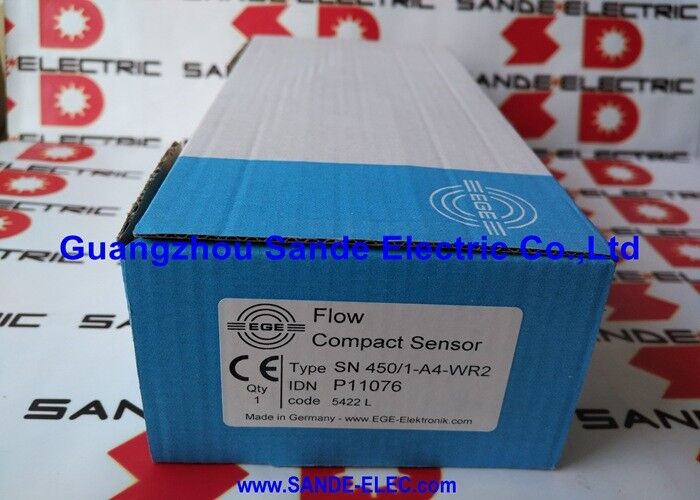

SN450/1-A4-WR2 هو جهاز استشعار تدفق مضغوط مصمم للمراقبة الصناعية لوسائط المياه والنفط.و 230 VAC إمدادات تجعلها مناسبة جدا لأنظمة الآلات التي تحتاج إلى إشراف تدفق موثوق دون إضافة تعقيدات التحكم غير الضرورية.
يقع النموذج في عائلة SN 450 ، والتي تم وضعها لخدمة قوية في البيئات القاسية والآكلة حيث تهم الاستقرار على المدى الطويل.
في الاستخدام العملي ، يتم اختيار هذا النوع من أجهزة الاستشعار لدوائر التبريد ، خطوط الزيوت ، حلقات المياه العملية ،وظائف حماية المعدات عندما تكون إشارة التبديل البسيطة أكثر فائدة من قيمة تشابه مستمرة.
وهذا يجعلها مناسبة بشكل قوي لللوحات الصناعية ، والحواف التشغيلية ، وأدوات الآلات ، ومجمعات العمليات التي تحتاج إلى استجابة واضحة قائمة على المرور عندما تتحرك ظروف التدفق خارج النطاق المتوقع.
| المعلم | القيمة |
|---|---|
| النموذج | SN 450/1-A4-WR2 |
| هوية المنتج | P11076 |
| نوع المنتج | جهاز استشعار التدفق |
| متوسطة | الماء والنفط |
| نطاق الكشف (المياه) | 1... 150 سم/ثانية |
| نطاق الكشف (الزيت) | 3... 300 سم/ثانية |
| اتصال العملية | G1/2 |
| طول جهاز الاستشعار (L) | 48 ملم |
| نوع الإخراج | خروج التبديل |
| وظيفة الإخراج | الإرسال / التغيير |
| فولتاج التغذية | 230 فولت AC ± 15% |
| الحد الأقصى للاستهلاك الحالي | 30 mA |
واحدة من المزايا العملية لهذا النموذج هي مخرج رله المشترك مع تشغيل 230 VAC.هذا الجمع يسهل الاندماج مع لوحات التحكم القديمة، منطق التقاطع، ودوائر الإنذار التي بنيت بالفعل حول بنية التحكم في التيار المتردد.
بدلاً من تحويل منطق المستشعر إلى نوع آخر من الإشارات، يمكن للمثبت في كثير من الأحيان توصيل الوحدة مباشرة إلى سلسلة المراقبة والحفاظ على نظافة تصميم النظام.
نظرًا لأن الوحدة مصممة كمراقب تدفق متردد للاتصالات المترددة ، فهي مفيدة بشكل خاص حيث يكون الهدف هو حماية العملية بدلاً من اكتساب البيانات المتقدمة.
في العديد من الإعدادات الصناعية، استجابة التبديل مستقرة هو بالضبط ما يريد صانع الآلة: معلومات كافية للتأكد من وجود التبريد، التشحيم، أو تدفق العملية،بدون إضافة تكاليف برمجة غير ضرورية.
إن نطاقات الكشف المنشورة لكل من الماء والزيت تعطي هذا النموذج قيمة تطبيق أوسع من جهاز استشعار محسّن لوسيلة واحدة فقط.
هذا مهم في البيئات الصناعية المختلطة، حيث يمكن استخدام عائلة منتجات واحدة عبر العديد من منصات الآلات مع سوائل مختلفة.
بالنسبة لفرق الصيانة وإدارات الشراء، هذا النوع من المرونة يمكن أن يجعل تخطيط قطع الغيار أبسط وأكثر اتساقا.
الخيط G1/2 وطول المسبار 48 مم يجعل أيضا من السهل وضع الجهاز في الأنابيب الصناعية القياسية واتصالات العملية المدمجة.
بالنسبة لمصنعي المعدات الأولية والعمل على الترميم على حد سواء ، فإن هذا التوازن بين التكيف الميكانيكي العملي ووظيفة المراقبة الدائمة هو السبب الرئيسي الذي يجعل أجهزة الاستشعار في هذه الفئة لا تزال تستخدم على نطاق واسع.
س1: ما نوع التطبيقات التي يناسب SN450/1-A4-WR2 بشكل أفضل؟
وهو الأنسب لمراقبة التدفق في دوائر التبريد، خطوط الزيوت، حلقات المياه العامة،وأنظمة صناعية مماثلة حيث تحتاج لوحة التحكم إلى إشارة تبديل موثوقة بدلاً من قيمة عملية مستمرة.
في الممارسة العملية ، غالبًا ما يستخدم كجهاز وقائي أو مسموح به يؤكد ما إذا كان التدفق موجودًا قبل أن تستمر الآلة في العمل.
س2: لماذا يحتوي هذا النموذج على نطاقات مختلفة للمياه والزيت؟
الاستشعار يستجيب لظروف التدفق الحراري، لذلك الوسائط المختلفة تؤثر على سلوك الاستشعار بشكل مختلف.وهذا هو السبب في أن نطاق العمل المنشور أقل للمياه وأعلى للنفط.
هذا أمر طبيعي لأجهزة استشعار التدفق الصناعية في هذه الفئة ويجب مراعاته أثناء اختيار التطبيق.
س3: ما هي الفائدة العملية لمخرج تغيير الإرسال؟
يمنح مخرج تغيير الإرسال المهندس سلوكًا مرنًا للتبديل للإنذارات والحواجز والمنطق الذي يسمح بالجهاز.
وهو مفيد بشكل خاص في أنظمة التحكم الحالية حيث يريد المصمم اتصالًا كهربائيًا بسيطًا بدلاً من إشارة ترانزستور منخفضة المستوى أو مخرجات تناظرية.
السؤال 4: هل هذا المستشعر مناسب للبيئات الصناعية الصعبة؟
نعم، المواصفات المنشورة تظهر حماية IP67، و غطاء صناعي مضغوط، ومستويات تشغيل تدعم ظروف غرفة الآلات وعملية معدات نموذجية.هذا يجعلها مناسبة للاستخدام الصناعي اليومي حيث الرطوبة، الاهتزازات، والتغيرات البيئية هي جزء من التشغيل الطبيعي.
س5: ما الذي يجب على المشترين التحقق منه قبل الطلب؟
يجب على المشترين التحقق من الوسيط ، ومدى التدفق المطلوب ، والإمدادات الكهربائية ، وخيط العملية ، وطول الإدراج ، والطريقة التي سيتم بها استخدام مخرج الإرسال في دائرة التحكم.
بالنسبة لعمل الاستبدال، فإن تأكيد رقم الجزء الدقيق ومفهوم الأسلاك الأصلي هو عادةً أكثر الأساليب أمانًا
