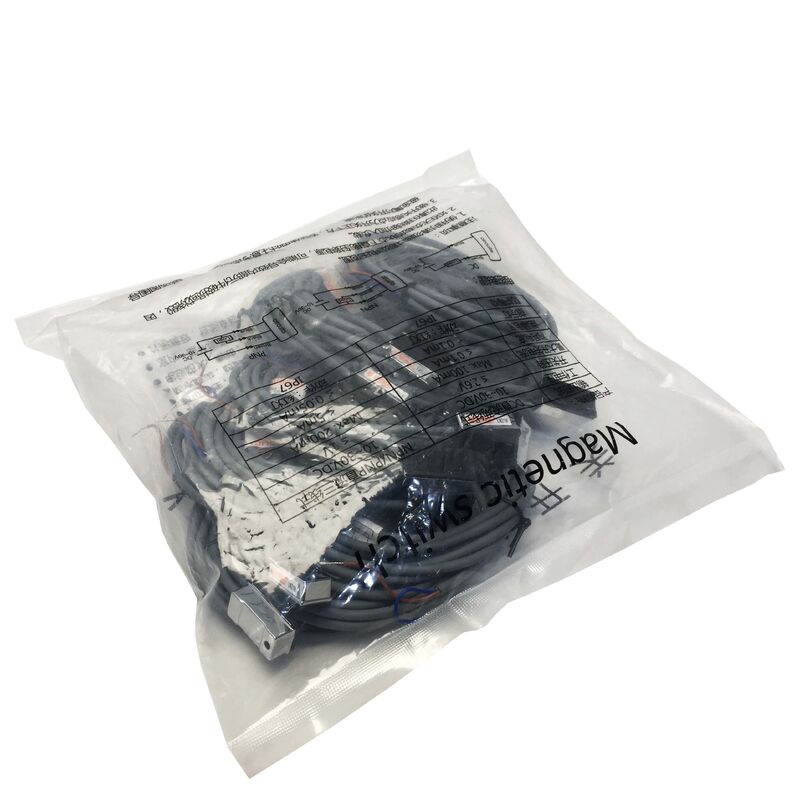

LN-21R-02 مفتاح مغناطيسي LN21R02 جديد تماماً
UNIQUC LN-21R-02
2-سلك / 5-240 فولت AC / DC / IP67
الكشف عن الموقف على جسم الاسطوانة
LN-21R-02 هو مستشعر مفتاح القصب المغناطيسي مصمم للكشف عن موقع مسدس أسطوانة هوائية عن طريق استشعار المغناطيس الدائم المضمن في المكبس.عندما يصل المكبس إلى موقف جهاز الاستشعار مثبت على طول جسم الاسطوانة، يغلق مجال المغناطيس اتصال مفتاح القصب ويضيء مصباح LED للمستشعر للإشارة إلى أن المكبس في هذا الموقف.
يعمل مفتاح القصب على مبدأ غلاف زجاجي مغلق يحتوي على اتصالات مغناطيسية حديدية.مجال مغناطيس البستون يسبب الاتصالات لجذب وإغلاق عندما يكون البستون في نطاقعندما يتحرك المكبس بعيداً، يضعف المجال ويعود الاتصالات مفتوحة.هذه الآلية لا تتطلب أي مصدر طاقة خارجي لعنصر الاستشعار ̇ مفتاح القصب نفسه هو اتصال سلبي ببساطة يفتح ويغلقالتوصيل 2 سلك في سلسلة مع دائرة الحمل، والحفاظ على التثبيت مباشرة.
نطاق التشغيل 5-240 فولت AC/DC هو الميزة العملية الرئيسية لنوع مفتاح القصب على الإصدارات الترانزستورية (NPN / PNP). يعمل LN-21R-02 الواحد مباشرة في دوائر مدخلات PLC متواصلة 24 فولت ،دوائر تحكم متغيرة 110 فولت القديمة، أو أنظمة التيار المتردد 240 فولت بدون محولات إشارات أو رلايات واجهة. تغطي هذه النطاقات معايير فولتاج التحكم الموجودة في مجموعة واسعة من أجيال الآلات الصناعية.
سلسلة LN-21 Variants النوع
داخل عائلة أجهزة الاستشعار LN-21 ، يحدد إضافة النوع تكنولوجيا الاستشعار ونوع الإخراج:
| النموذج |
نوع جهاز الاستشعار |
الأسلاك |
| LN-21R |
مفتاح القضيب |
سلكين |
| LN-21N |
ترانزستور NPN |
3 أسلاك |
| LN-21P |
ترانزستور PNP |
3 أسلاك |
يعمل مفتاح ريد من النوع R عبر نطاق الجهد الكامل للتيار المتردد / التيار المتردد. يتم الحد من أنواع ترانزستور NPN و PNP إلى 5-30 فولت DC ولكنها توفر تردد التبديل الأعلى ولا يرتدي أي اتصال.بالنسبة لمعظم تطبيقات الكشف عن موقع نهاية الدورة الواحدة، نوع مفتاح القصب مناسب. للتطبيقات ذات الدورة العالية أو حيث تتجاوز تردد التبديل 200 هرتز ، يفضل أنواع ترانزستور NPN أو PNP.
المواصفات الرئيسية
| المعلم |
القيمة |
| رقم الجزء |
LN-21R-02 |
| نوع جهاز الاستشعار |
مفتاح الحبل (2 أسلاك) |
| الجهد التشغيلي |
5-240 فولت AC/DC |
| الحد الأقصى لتيار التحول |
100 mA |
| انخفاض الجهد |
3.5 فولت أقصى |
| مؤشر |
LED (أحمر) |
| الحد الأقصى للتردد |
200 هرتز |
| الحماية |
IP67 |
| الحرارة |
-10°C إلى +70°C |
| كابل |
Ø4.0mm ، PVC ذو نواة 2 |
الأسئلة الشائعة
س1: يدخل PLC جهاز استشعار الأسطوانة دائما ON، حتى عندما يتم سحب الأسطوانة بالكامل. ما يجب التحقق منه؟
تأكد من تركيب جهاز الاستشعار في الموضع الصحيح على طول جسم الاسطوانة إذا تم تركيبه بعيدا جدا عن وضع البستن المنسحبالمغناطيس المكبس قد لا يزال ضمن نطاق الكشف عن جهاز الاستشعار عند الانسحاب الكاملتحقق أيضا من أن الحقل المغناطيسي الخارجي القوي من الأسلاك المجاورة أو المعدات لا يحافظ على الاتصالات القصب مغلقة.وصلة القصب قد لحام مغلقة ويجب استبدال جهاز الاستشعار.
السؤال الثاني: يظهر سلك LN-21R-02 ذو سلكين انخفاض في الجهد 3.5 فولت. هل يؤثر هذا على قراءة مدخل PLC؟
ينطبق الحد الأقصى للإنخفاض 3.5 فولت عندما يتم إغلاق اتصال القصب وتدفق التيار من خلال جهاز الاستشعار.توفر محطة الإخراج ما يقرب من 20-21 فولت عند التشغيل فوق حد أقصى لجهد الجهد في حالة تشغيل لأي بطاقة مدخل PLC الصناعية القياسيةانخفاض التوتر مهم فقط عندما يكون فولتاج الإمداد في الطرف السفلي من نطاق التشغيل (5 فولت DC) ؛ في 24 فولت DC ليس له أي تأثير عملي.
السؤال 3: هل يمكن استخدام LN-21R-02 على الأسطوانات الهيدروليكية وكذلك الأسطوانات الهوائية؟
نعم، بشرط أن يكون بمضخة الأسطوانة الهيدروليكية مغناطيس دائم. LN-21R-02 يكتشف المجال المغناطيسي من مغناطيس المكبس بغض النظر عن الوسيط السائل.الأسطوانات الهيدروليكية المصممة لاستخدام أجهزة الاستشعار المغناطيسية تحمل مغناطيسات حلقة مضمنة في المكبستأكد من أن وثائق الأسطوانة تؤكد توافق أجهزة الاستشعار المغناطيسية قبل التثبيت
السؤال 4: ما هو الحد الأقصى لوتيرة التبديل من LN-21R-02 ومتى يصبح قيودا؟
نوع مفتاح القصب LN-21R-02 لديه تردد التبديل القصوى 200 هرتز. عند 200 هرتز،كل حدث استشعار يستغرق 5 مللي ثانية كافية للغالبية العظمى من الكشف عن وضعية الأسطوانة الروحية حيث تكون أوقات الدورة في نطاق 0.5-5 ثانية. بالنسبة للأسطوانات السريعة جداً التي تدور أكثر من 200 مرة في الثانية، فإن إصدارات ترانزستور NPN أو PNP LN-21N أو LN-21P مع تردد 1000 هرتز أقصى مناسبة.
السؤال 5: مصباح LED للمستشعر يضيء ولكن مدخل PLC المتصل لا يستجيب. ما هو السبب المحتمل؟
يضيء المصابيح من التيار الداخلي للمستشعر ، فإن إشارته تعكس حالة اتصال القصب. إذا كان المصابيح مضاءة ولكن مدخل PLC مغلق ،تحقق من قطبية الأسلاك الدائرة وتأكيد الحد الأدنى من الحمل المتطلبات الحالية قد تم استيفائهاأجهزة استشعار التبديل في تكوين 2 سلك تتطلب الحد الأدنى من تدفق التيار من خلال الحمل (مدخل PLC) للعمل بشكل صحيح.إذا كان عائق مدخل PLC مرتفعًا جدًا (التيار المدخل أقل من الحد الأدنى لتيار التبديل في المستشعر)، يمكن أن يغلق اتصال القصب دون وجود تيار كاف لتسجيل في مدخل PLC. تحقق من تيار المدخل مقابل مواصفات جهاز الاستشعار.
