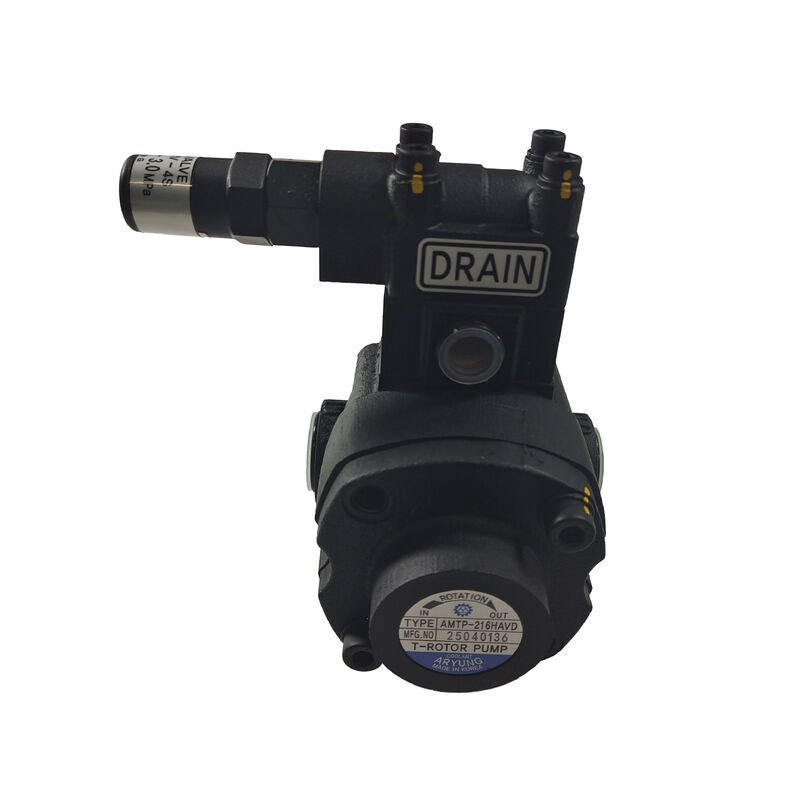

ATP-216HAVD. مضخة النفط T-Rotor مهرجان زيت مزدوج / درجة حرارة عالية 180 درجة مئوية / مادة مهرجان FKM / صمام الإغاثة المدمج

ATP-216HAVD مضخة الدوار T مصممة لتحمل درجات الحرارة العالية

The ATP-216HAVD is a pump-only unit in the ATP-HA T-Rotor series — engineered for continuous operation in elevated-temperature fluid handling applications on CNC machine tools and industrial fluid systems: دوران المبرد، نقل الزيت، نقل الوقود، دوائر تزيين الآلة،وأنظمة الطاقة الهيدروليكية حيث درجات حرارة السوائل المستمرة تقترب أو تتجاوز حدود مواد سداد المضخات القياسيةالميزة المميزة لسلسلة HA هي تكوين الختم الزيتي المزدوج باستخدام مادة FKM (fluoroelastomer) معتمدة على تحمل درجات حرارة تشغيل مستمرة أقل من 180 درجة مئوية ،أكثر بكثير من قدرة النيتريل القياسية أو أغلفة الايستومر الأخرى ذات الغرض العام.

The "216" size code identifies this model's specific displacement and mounting dimensions within the broader ATP-HA range (which spans size codes from 204 through 220) — and the "VD" suffix identifies the relief-valve-equipped variant with this specific valve and seal configuration، على النقيض من الاختلافات المماثلة الأخرى "VB" التي يتم تقديمها بنفس رمز الحجم.

مضخات T-Rotor تستخدم مبدأ التروسة الثروكويدية زوج من التروس الداخلية / الخارجية حيث يكون للدور الداخلي أسنان أقل من الدوار الخارجي ،إنشاء غرف السوائل المتوسعة والمتقلدة كما الدوار تدور بشكل غريبهذا التصميم ينتج تفريغ سلس، وانخفاض النبض مع خفض ارتداء أسنان العدادات مقارنة بمضخات العدادات الخارجية التقليدية،لأن ملف تعريف الأسنان الثروكويدي يحافظ على التدحرج بدلا من الاتصال الزاحف بين أسطح العجلات.

المعلومات الرئيسية عن المنتج

الختم الزيتي المزدوج حل الهندسة في درجات الحرارة العالية

يواجه ختم زيت واحد في تطبيق مضخة درجة حرارة عالية موازنة صعبة: الأقسام الرقيقة للختم تستجيب بشكل أسرع للدورة الحرارية ولكنها توفر إضافية إغلاق أقل.أقسام سميكة تغلق بشكل أكثر موثوقية ولكنها تولد حرارة اصطدام داخلية أكثرالـ (ATP-216HAVD) يعالج هذا الأمر بتنظيم ختم مزدوج:

وظيفة الختم الأساسي:يقدم الختم الأول الحاجز الرئيسي ضد تسرب السائل على طول عمود المضخة تعمل باستمرار ضد ضغط السائل المضخة و سطح العمود الدوار.

إضافية الختم الثانوي:يقدم الختم الثاني حاجزًا احتياطيًا إذا كان الختم الأساسي يواجه ارتداءً متسارعًا بسبب التشغيل المستمر في درجات الحرارة العالية ، فإن الختم الثانوي يحافظ على الاحتواء ،تمديد فترة الخدمة الفعالة قبل فشل الختم الكامل من شأنه أن يسمح بتسرب السائل.

اختيار مواد FKM:FKM (commonly known by the trade name Viton among fluoroelastomer compounds) is selected specifically for its high-temperature chemical and thermal stability — FKM compounds maintain elastomeric sealing properties at sustained temperatures that would cause standard NBR (nitrile) seals to harden، والكسر ، والفشل.

التطبيقات

نقل النفط والوقود:أنظمة نقل الزيت الصناعية ، ومعالجة الوقود في تطبيقات الأدوات الآلية والمحركات ، ونقل السوائل السائبة حيث يتطلب ارتفاع درجة حرارة السوائل المصدر قدرة الختم عالية الحرارة.

تزيين الآلات والأدوات:أنظمة التشحيم المركزية على أدوات الآلات، معدات CNC،وآليات الإنتاج التي يدور فيها زيت التشحيم عند درجات حرارة تشغيل مرتفعة بالقرب من المكونات المولدة للحرارة للآلة.

أنظمة الطاقة الهيدروليكية:وحدات الطاقة الهيدروليكية حيث يعمل السائل العامل في درجة حرارة مرتفعة مستمرة بسبب الدورة المستمرة للخدمة ، وبيئات التثبيت ذات درجة حرارة عالية في البيئة المحيطة ،أو قرب معدات توليد الحرارة.

معالجة السوائل عالية درجة الحرارة:العمليات الصناعية التي تدور فيها الزيوت المحمية أو سوائل النقل الحراري حيث تتحلل مواد غطاء المضخة القياسية قبل الأوان.

الأسئلة الشائعة

س1: ما هو الحد الأقصى لدرجة الحرارة الذي ينطبق على سلسلة ATP-216HAVD، ولماذا هو أقل من الحد الأقصى المطلق لمادة FKM؟

180 درجة مئوية هي الحد المحدد للعمل المستمر لمصنع المضخة لـ ATP-216HAVD ‬ قيمة تعكس الإجهاد الحراري المشترك على مادة الختم،التشحيم في المحاملبينما المركبات الإلاستومرية FKM يمكن أن تتحمل درجات حرارة مؤقتة أعلى في العزل،يعكس الحد القياسي لمجموعة المضخة الكاملة أداء النظام المتكامل عبر جميع المكوناتليس مادة الختم وحدها

س2: كيف يزيد ختم الزيت المزدوج من عمر الخدمة مقارنة بمضخة ذات ختم واحد؟

يقدم ترتيب الختم المزدوج حاجز الختم الاحتياطي إذا تحلل الختم الأساسي من التعرض لدرجات الحرارة العالية المستمرة بدلاً من التسرب الفوري عند ارتداء الختم الأساسي ،الختم الثانوي يحافظ على الاحتواءتمديد الفترة المفيدة قبل استبدال الختم الكامل.هذا أمر ذو قيمة خاصة في التطبيقات عالية درجة الحرارة مستمرة العمل حيث التآكل الختم تقدم أسرع من في خدمة درجة الحرارة المحيطة.

السؤال 3: هل صمام الإغاثة على ATP-216HAVD متكامل في جسم المضخة ، أم أنه يتطلب أنابيب خارجية؟

يتم دمج صمام الإغاثة في تكوين VD مباشرة في صب جسد المضخة مما يوفر وظيفة التحايل دون مجموعة صمام خارجي منفصلة.نظرًا لأن الصمام هو جزء قياسي من تسمية HAVD (مختلف عن الاختلاف العادي HA دون صمام بنفس رمز الحجم 216)، لا حاجة إلى طلب منفصل أو تركيب صمام خارجي.

السؤال 4: ما هو نطاق سرعة الدوران المناسب لمضخات ATP-216HAVD T-Rotor؟

تعمل مضخات T-Rotor في هذه العائلة التصميمية عبر نطاق واسع من السرعة عادة من 300 دورة في الدقيقة في النهاية المنخفضة إلى 3000 دورة في الدقيقة في النهاية العالية ، اعتمادًا على النموذج المحدد ومعدل التدفق المطلوب.انخفاض السرعات يقلل من التآكل والضوضاء لتطبيقات العمل المستمر؛ ارتفاع سرعات زيادة معدل التدفق من نقل مضخة معينة. تأكيد نطاق سرعة الاسمية لATP-216HAVD على وجه التحديد من ورقة بيانات المضخة الفنية،حيث أن النزوح والسرعة الاسمية تختلف عبر نطاق الحجم 204~220 داخل هذه السلسلة.
