| مكان المنشأ | فرنسا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 6DR5120-0NG00-0AA0 |

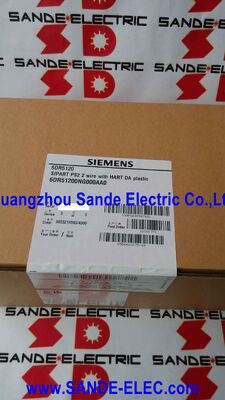

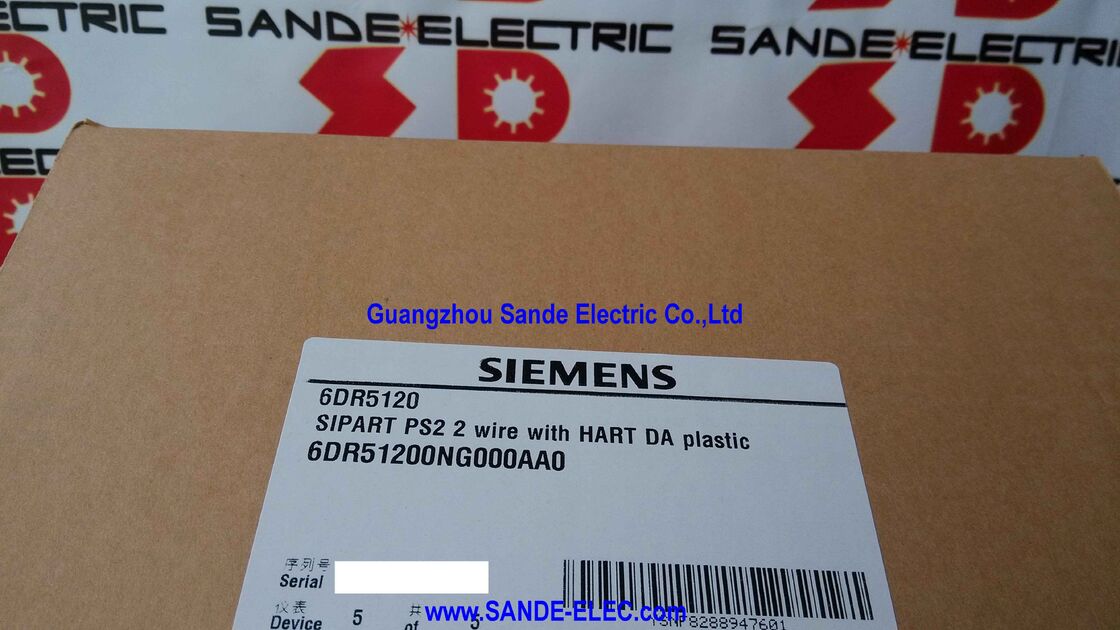

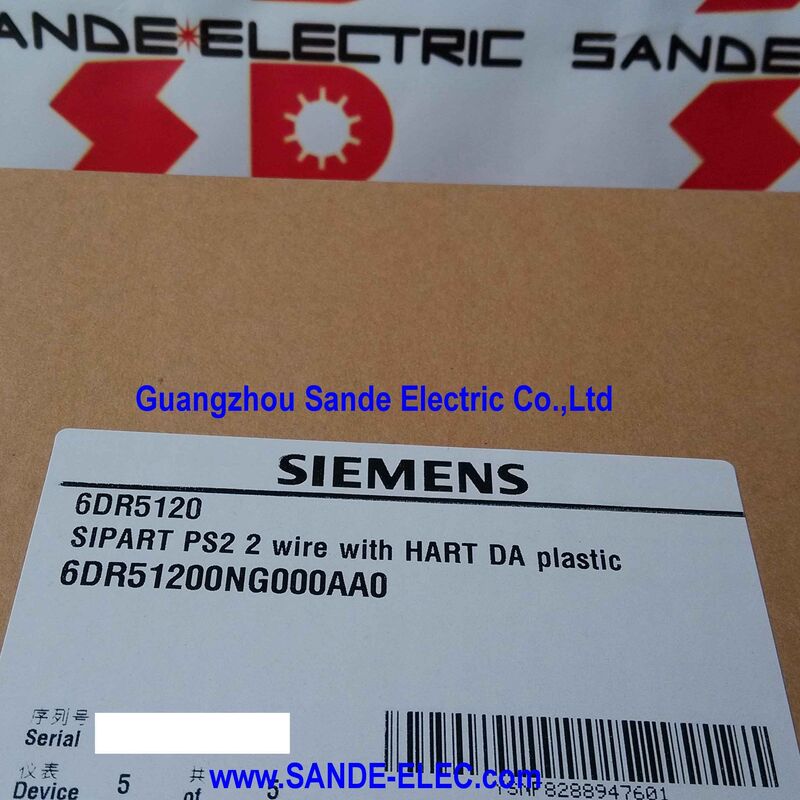

الـسيمنز 6DR5120-0NG00-0AA0هو جهاز تحديد المواقع الكهربائي الهوائي الذكي SIPART PS2 الذي تم تكوينه للمحركات الهوائية ذات التأثير المزدوج مع الاتصال الرقمي HART عبر حلقة سلكية قياسية 4 ′′ 20mA.
It is one of the most widely deployed positioner variants in process automation — the double-acting output combined with HART protocol covers the majority of control valve installations where both opening and closing movements require pneumatic drive (as opposed to spring-return single-acting actuators)، وعندما يكون الاتصال الرقمي إلى جهاز الاتصال المحمول أو نظام إدارة الأصول شرطًا قياسيًا للموقع.
سلسلة SIPART PS2 كانت جزءاً لا يتجزأ من محطات العملية لعقود، وتقدر لجمع بين دقة تحديد المواقع الضيقة،روتين للتعديل الذاتي الذي يتكيف مع جهاز تحديد الموقع مع جهاز التشغيل دون امتداد يدوي أو تعديل صفر، وحزمة تشخيص واسعة التي تتبع الصمام والحالة المحرك على مر الزمن.
التغيير المحدد في هذا الجزء رقم إغلاق البوليكربونات، M20 × 1.5 اتصال كهربائي، G 1/4 اتصال هوائي،عبارة عن تشكيل أوروبي قياسي للخيوط للتركيبات في المناطق غير الخطرة.
المقبض المنزلق القابل للتثبيت على عمود التغذية الراجعة هو تفاصيل عملية تؤثر على التثبيت والصيانة.
يقوم عمود التغذية الراجعة بنقل موقع جهاز التشغيل إلى مقياس الطاقة الداخلي للموضع.
The clutch allows the feedback coupling to slip if the actuator movement exceeds the positioner's mechanical travel limit — preventing mechanical damage to the position sensor if the valve or actuator reaches its hard stop before the positioner's feedback mechanism does.
تسمح الخصائص "القابلة للتثبيت" بتثبيت المشبك في مكانه بمجرد تعيين النطاق الصحيح ، مما يلغي اللعب في ردود الفعل التي من شأنها أن تسبب في غير ذلك هستيريس التحكم.
وتوفر غطاء البوليكاربونات (ماكرولون) حماية IP66 ️ مقاومة للغبار ومقاومة لطائرات المياه القوية ️ وموازنة NEMA 4X.
بالنسبة لمرافق العمليات فوق الأرض النموذجية في مصانع البتروكيماويات والكيماويات ومعالجة المياه ومصانع العمليات العامة دون خطر الانفجار ، فإن متغير البوليكربونات هو الخيار القياسي.هو أخف من النسخة الألومنيوم وأسهل للعمل مع في الميدان.
| المعلم | القيمة |
|---|---|
| نوع جهاز التشغيل | طائرات ذات تأثير مزدوج للطاقة الهوائية |
| إشارة الدخول | 4×20mA، سلكين |
| البروتوكول الرقمي | هارت |
| الحجرة | البوليكربونات IP66 / NEMA 4X |
| الاتصال الكهربائي | M20 × 1.5 |
| الاتصال الهوائي | G 1/4 |
| ردود الفعل | مشبك زلق قابل للإصلاح |
| نطاق ضربة خطية | 3~130ملم (إلى 200ملم عند الطلب) |
| نطاق الدوران الجزئي | 30° ≈ 100° |
| ماكس ضغط الإمداد | 7 بار (101.5 PSI) |
| الحماية من الانفجار | لا شيء |
| مراقبة الحد | غير مدرجة |
| البرمجيات | جهاز الاتصال SIMATIC PDM / HART |
يصف تسمية "التأثير المزدوج" في مواصفات 6DR5120-0NG00-0AA0 ترتيب المخرجات الهوائية:يقدم جهاز التوجيه ضغط الهواء المنظم إلى كل من غرف فتح وإغلاق جهاز التشغيل مزدوج التأثير، التحكم في الحركة في كلا الاتجاهين من خلال قوة هوائية نشطة.
هذا يتناقض مع المحركات ذات التصرف الواحد (العودة الربيعية) حيث يتم دفع اتجاه واحد بالضغط الهوائي والآخر بواسطة ربيع مضغوط.
توفر أجهزة التشغيل ذات التأثير المزدوج العديد من مزايا التطبيق مقارنة بتصاميم العودة بالريشة: يمكنها توفير قوة دفع أو عزم دوران أعلى في كلا الاتجاهين ،لا يتعرضون لتدهور الربيع مع مرور الوقت مما يؤثر على سلوك الوقاية من الفشل، ويمكن تحديدها عندما لا يسمح حجم الغلاف المادي للجهاز التشغيلي بتثبيت رباعية من القوة المطلوبة.
بالنسبة للصمامات ذات القطر الكبير حيث تكون القوة التي تحرك الشاشة أو القرص كبيرة في كلا الاتجاهين ، فإن التأثير المزدوج هو بنية المحرك القياسية.
الرقم الخاص للجزء 6DR5120-0NG00-0AA0 هو للعمل المزدوج (تشير "NG" في اللاحظة إلى البوليكربونات المزدوج التأثير مع المشبك المنزلق و M20 × 1.5 اتصال).يجب على المستخدمين الذين يحددون لمحرك عودة الربيع (مفعول واحد) تأكيد رمز اللاحقة الصحيح قبل الطلب، حيث أن المتغيرات ذات التصرف الواحد تحمل تسميات خلفية مختلفة وتختلف داخلياً في دوائر الإخراج الهوائي.
الاتصال HART على حلقة 4 ٪ 20mA يسمح تشخيص الموقع، معايير التكوين، and operating data to be accessed remotely using a HART handheld communicator (such as a Emerson 475 Field Communicator) or through asset management software including Siemens' own SIMATIC PDM (Process Device Manager).
من SIMATIC PDM يمكن للمشغل قراءة الموقف الحالي للموضع، نقطة ضبط، والانحراف في الوقت الحقيقي؛ مراجعة تراكم سفر صمام التحكم، الانحراف نقطة الصفر،وتاريخ وقت الاستجابة؛ تشغيل اختبار السكتة الدماغية الكاملة (FST) واختبار السكتة الدماغية الجزئية (PST) للتحقق من حركة الصمام دون إيقاف تشغيل الصمام ؛ الوصول إلى تشخيص استجابة الخطوة ،الذي يصف السلوك الديناميكي للمحرك الهوائي؛ وتهيئة جميع المعلمات الداخلية ✓ النطاق الميت، وظيفة الإغلاق الضيق، إعدادات النطاق المقسوم، و منحنى تصنيف نقطة الإعداد.
هذا العمق التشخيصي هو أحد الأسباب الرئيسية التي تحدد مصانع المعالجة SIPART PS2 المواقع:توفر بيانات HART تقييمًا مستمرًا لحالة الصمام مما يتيح الصيانة التنبؤية بدلاً من الاستجابة التفاعلية للفشل.
واحدة من أكثر ميزات SIPART PS2 قيمة من الناحية التشغيلية هي روتين التمهيد التلقائي. بمجرد تثبيته وتشغيله ، يمكن إصدار الأمر إلى جهاز تحديد الموقع لتشغيل AUTO (معايرة تلقائية) ،خلالها:
الروتين بأكمله يكتمل في عادة في بضع دقائق.لا تحتاج إلى مقياس طاقة متين يدوي أو مقياس طاقة تعديل الصفر.
بالنسبة لفرق الصيانة التي تستبدل جهاز تحديد المواقع الفاشل، يقلل هذا المعايرة الذاتية بشكل كبير من الوقت المطلوب لوضع وحدة جديدة في الخدمة.
السؤال 1: تم تحديد هذا الموقع للمحركات ذات التأثير المزدوج. هل يمكن توصيله بمحرك واحد (العودة الربيعية) ببساطة عن طريق عدم استخدام أحد منافذ الإخراج النيوماتيكية؟
كلا، الدوائر الهوائية الداخلية للنسخة ذات التأثير المزدوج مصممة خصيصاً لمخرجين هوائيين.
خوارزمية التحكم تفترض أن كلتا الغرفة مدفوعة بالهواء
في حالة جهاز تشغيل العودة بالريشة، يجب تحديد الاختلاف الواحد للعمل، حيث أن الدوائر الداخلية توجه المخرجات الهوائية بطريقة مختلفة.ومنطق الضغط الآمن على فقدان الطاقة الكهربائية يعمل بشكل صحيح فقط في التكوين الواحد.
السؤال 2: يتم ذكر المشبك المنزلق القابل للتثبيت كميزة رئيسية. كيف يتم تعيينها أثناء التثبيت؟
بعد تركيب جهاز التوجيه على جهاز التشغيل، يتم توصيل ربط عمود التغذية الارتجاعية إلى دبوس مؤشر السير أو ذراع النقل في جهاز التشغيل.
مع وضع المحرك في منتصف السير، يتم تشغيل المشبك عن طريق تشديد آلية القفل، وتثبيت عمود التغذية الراجعة في الموقف الذي يتوافق مع الموقف الفعلي للمحرك.المقبض ثم سوف تنقل ردود فعل موقف دقيقة في جميع أنحاء نطاق السفر من جهاز التشغيل.
إذا وصل عامل التشغيل إلى توقف ميكانيكي صلب ، فإن المشبك ينزلق بدلاً من نقل قوة الزيادة إلى مقياس الطاقة الداخلي.
يقدم دليل تشغيل SIPART PS2 الإجراءات المحددة لتشغيل المشبك.
السؤال 3: هل غطاء البوليكاربونات (ماكرولون) في 6DR5120-0NG00-0AA0 مناسب للاستخدام في الهواء الطلق تحت أشعة الشمس المباشرة؟
يتحلل البوليكاربونات مع التعرض للفيروسات فوق البنفسجية لفترة طويلة ، مما قد يسبب الهشاشة وتغير اللون على مدار سنوات الاستخدام في الهواء الطلق.
بالنسبة للتركيبات في الهواء الطلق، توصي شركة سيمنز إما بتغييرات ثابتة ضد الأشعة فوق البنفسجية في الحجرة البوليكاربوناتية، أو واقيًا مناسبًا من الشمس، أو الإصدارات المختلفة من الألومنيوم.
تصنيف IP66 يحمي من المطر والمياه بغض النظر عن المخاوف من الأشعة فوق البنفسجيةولكن النزاهة الميكانيكية طويلة الأجل للمحفظة في بيئات خارجية عالية الأشعة فوق البنفسجية هي الاعتبار الذي يدفع عادة إلى تفضيل الألومنيوم في مثل هذه المنشآت.
السؤال 4: ما هو الحد الأدنى لتيار التيار الكهربائي الذي يحتاجه جهاز التوجيه من حلقة 4 ′′ 20mA؟
جهاز SIPART PS2 في تكوين سلكي هو جهاز يعمل بالدوائر ، وهو يستقطب طاقته التشغيلية الكهربائية من حلقة التيار الحالية نفسها 4 ′′ 20mA.
الحد الأدنى للتيار الذي يحتاج إليه جهاز تحديد الموقع للحفاظ على التشغيل هو حوالي 3.6mA ، وهو أقل قليلاً من القيمة السفلية لمجموعة 4mA لإشارة نقطة الإعداد.
هذا يعني أن جهاز تحديد الموقع يبقى يعمل حتى عندما تكون القيمة المحددة في الحد الأدنى (4mA) ، مع توفير القوة التشغيلية من 3.6mA المتبقية.
يجب أن تكون إمدادات الحلقة قادرة على الحفاظ على الجهد المطلوب عبر مقاومة الحلقة عند جميع قيم تيار الحلقة ، كما هو محدد في دليل تشغيل SIPART PS2.
السؤال 5: هل يمكن بدء اختبار السكتة الدماغية الجزئية (PST) من جهاز اتصال يدوي HART دون برنامج SIMATIC PDM؟
نعم، وصف جهاز SIPART PS2 HART (DD) يتضمن وظيفة اختبار السكتة الدماغية الجزئية، والتي يمكن تشغيلها من أي جهاز اتصال متوافق مع HART قد تم تحميل ملف SIPART PS2 DD.
يعرض جهاز الاتصال الموقف الحالي، ويسمح بتعيين معايير السكتة الدماغية، ويبدأ الاختبار، ويسجل النتيجة.
لا يلزم SIMATIC PDM للوصول إلى التشخيص الأساسي ، على الرغم من أنه يوفر واجهة أكثر ثراءً لتسجيل البيانات التاريخية وتوليد التقارير التي لا يقدمها جهاز الاتصال المحمول.
