| مكان المنشأ | الصين |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6ES7231-7PD22-0XA8 |

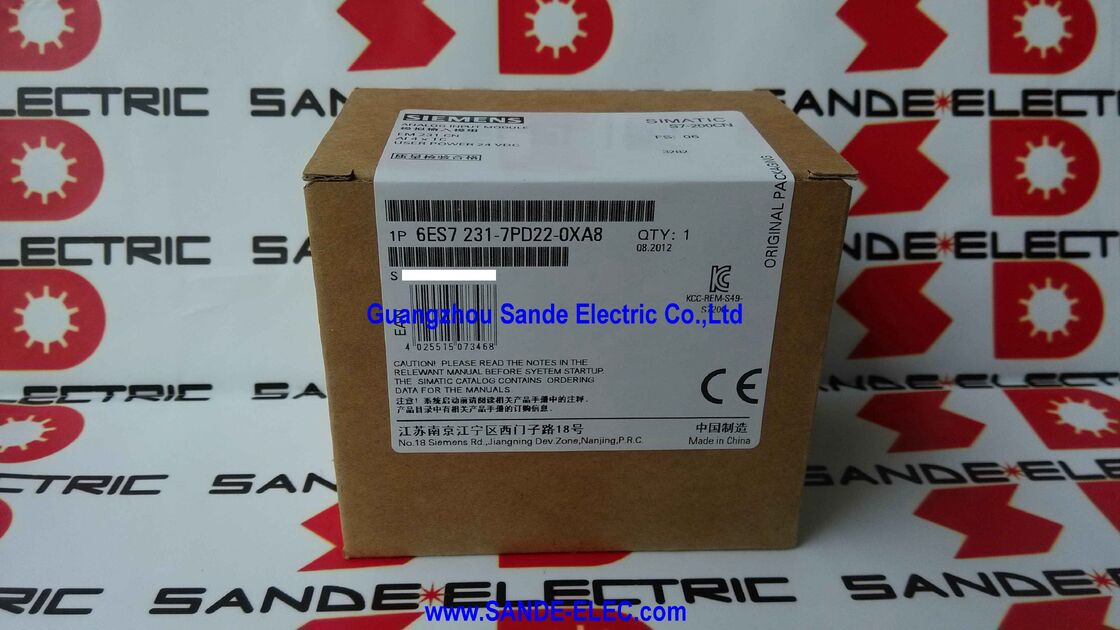

سيمنز 6ES7231-7PD22-0XA8 SIMATIC S7-200 CN مدخل تناظري EM 231
ال6ES7231-7PD22-0XA8هو أSIMATIC S7-200 CN مدخل تناظري EM 231وحدة. تحددها شركة Siemens كوحدة نمطيةفقط لوحدة المعالجة المركزية S7-22X، مع4 مدخلات تناظرية، دعم ل± 80 مللي فولتوإشارات الحرارية، و15 بت + علامةدقة. تسرد معلومات منتج Siemens أيضًا أنواع المزدوجات الحرارية المدعومة مثلJ، K، S، T، R، E، و N، مع ملاحظة أن الوحدة بهافقدان الطاقة النموذجي 1.8 واط.
هذه الوحدة مخصصة لقياس الجهد المنخفض والمزدوجة الحرارية. لم تدرجها شركة Siemens كوحدة إدخال تيار، أو وحدة قياس حرارة المقاومة، أو وحدة إدخال المقاومة. يعد ملف تعريف الإدخال أحد خصائصه المميزة وأحد أهم النقاط التي يجب الحفاظ عليها في أعمال الاستبدال.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | 6ES7231-7PD22-0XA8 |
| الشركة المصنعة | سيمنز |
| نوع المنتج | SIMATIC S7-200 CN مدخل تناظري EM 231 |
| فئة وحدة المعالجة المركزية المتوافقة | فقط لوحدة المعالجة المركزية S7-22X |
| فقدان الطاقة، الطباع. | 1.8 واط |
| عدد المدخلات التناظرية | 4 |
| مدخلات الجهد | نعم |
| الإدخال الحالي | لا |
| المدخلات الحرارية | نعم |
| ميزان حرارة المقاومة | لا |
| مدخلات المقاومة | لا |
| نطاق الإشارة | ± 80 مللي فولت ومزدوجة حرارية |
| أنواع المزدوجات الحرارية المدعومة | ي، ك، ق، ت، ص، ه، ن |
| دقة | 15 بت + علامة |
يعكس الجدول أعلاه معلومات منتج Siemens ومحتوى ورقة البيانات المرتبطة بشركة Siemens لهذا الطراز الدقيق من طراز EM 231.
تناسب هذه الوحدةاكتساب درجة الحرارة والقياس التناظري منخفض المستوىفي أنظمة S7-200 التي تستخدموحدات المعالجة المركزية S7-22X. هيكلها ذو 4 قنوات ودعمها المزدوج الحراري يجعلها مناسبة للوحات التحكم المدمجة حيث يجب إدخال إشارات درجة الحرارة المتعددة إلى PLC دون الانتقال إلى منصة تحكم أكبر.
ملف تعريف الإشارة المنشور محدد وواضح:يتم دعم مدخلات الجهد والمزدوجة الحرارية. التيار، ومقياس الحرارة المقاومة، ومدخلات المقاومة ليست كذلك. وهذا يجعل الأمر مناسبًا حيث يعتمد التطبيق الأصلي على نوع القياس الدقيق هذا.
للاختيار، أهم النقاط هيتوافق وحدة المعالجة المركزية S7-22X، العدد مدخلات 4 قنوات، الالحرارية/± 80 مللي فولت إشارة الملف الشخصي، و15 بت + علامةتنسيق التحويل. هذه هي الخصائص التي تميز إصدار EM 231 عن الوحدات التناظرية الأخرى في عائلة S7-200.
Q1: ما هو نوع الوحدة 6ES7231-7PD22-0XA8؟
إنه أSIMATIC S7-200 CN مدخل تناظري EM 231وحدة. تعرفها شركة سيمنز بأنهاوحدة إدخال تناظرية ذات 4 قنواتلوحدات المعالجة المركزية S7-22X، مع± 80 مللي فولتوالحراريةالقدرة على الإدخال. إنها ليست بطاقة إدخال/إخراج تناظرية مختلطة وليست وحدة إدخال حالية.
Q2: ما هي إشارات الإدخال التي تدعمها هذه الوحدة؟
تحدد شركة Siemens هذا النموذج لـمدخلات الجهدوالمدخلات الحرارية. إنه كذلكلادعم المدخلات الحالية، ومدخلات ميزان الحرارة المقاومة، أو مدخلات المقاومة. أنواع المزدوجات الحرارية المدعومة هيJ، K، S، T، R، E، و N.
س3: ما سبب أهمية نوع الإشارة الدقيق في هذا الطراز؟
لأن هذه الوحدة مبنية على ملف قياس محدد. إذا كان التطبيق المثبت يستخدمالمزدوجات الحرارية أو إشارات منخفضة المستوى ± 80 مللي فولت، فيجب أن يحتفظ البديل بنفس فئة الإدخال. يعد هذا أحد أهم الفحوصات عند اختيار وحدة احتياطية تناظرية.
س4: ماذا يعني 15 بت + دقة الإشارة هنا؟
إنه تنسيق التحويل المنشور من شركة Siemens لهذه الوحدة. تحدد هذه المواصفات فئة التحويل التناظري المستخدمة بواسطة EM 231 وهي جزء من هوية الوحدة للقياس التناظري المزدوج الحراري والمنخفض المستوى.
س 5: ما الذي يجب التحقق منه قبل الطلب؟
تحقق من رقم الجزء المثبت، وتأكد من وجود وحدة المعالجة المركزية في مكانهاS7-22Xالطبقة، والتحقق من الحاجة إلى4 مدخلات تناظرية، وتأكد من أن التطبيق المثبت يتطلب ذلكالحرارية / ± 80 مللي فولت المدخلات، وليس القياس الحالي أو القائم على المقاومة. هذه هي نقاط التوافق الرئيسية لهذا النموذج.
