| مكان المنشأ | الصين |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6FC5370-1AM00-0AA0 |

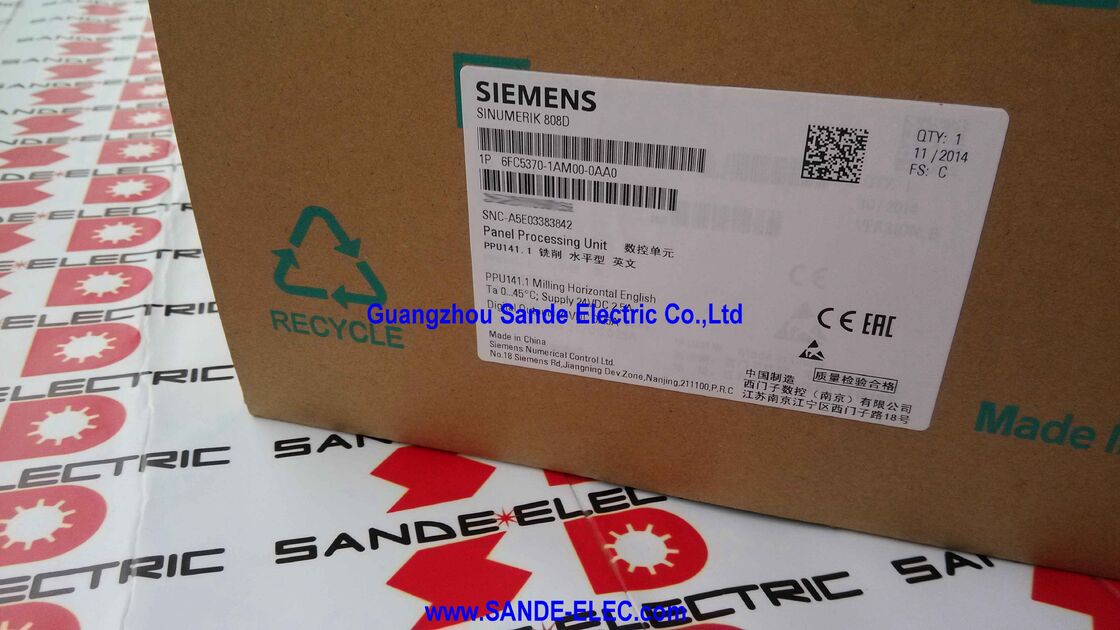

إن Siemens 6FC5370-1AM00-0AA0 هو طراز PPU141.1 الخاص بالتشغيل الآلي للطحن لمنصة SINUMERIK 808D — منصة التحكم CNC للمبتدئين من سيمنز، والموجهة لتقديم قدرات CNC احترافية لتطبيقات أدوات الآلات الحساسة للتكلفة.
يجمع مفهوم PPU (وحدة معالجة اللوحة) بين وحدة تحكم CNC وشاشة المشغل ولوحة مفاتيح الآلة وواجهات الإدخال/الإخراج في وحدة واحدة مدمجة يتم تركيبها مباشرة في لوحة أداة الآلة.
لا توجد وحدة كمبيوتر CNC منفصلة مثبتة في رف، ولا توجد وحدة شاشة HMI منفصلة — PPU141.1 هي وحدة CNC كاملة، مع واجهة أمامية وكل شيء.
في التسلسل الهرمي لعائلة SINUMERIK، تقع 808D أسفل منصات 828D و 840D sl من حيث التعقيد والسعر، ولكنها تشترك في لغة برمجة SINUMERIK الأساسية وهيكل G-code.
يعمل المشغل الملم ببرمجة 828D أو 840D مع 808D دون الحاجة إلى تدريب منفصل على لهجة G-code مختلفة. يقوم مُنشئ الآلة الذي يصمم لـ 808D بكتابة برامج الأجزاء ودورات الآلة باستخدام نفس اتفاقيات البرمجة DIN 66025 / ISO 6983 التي تنطبق عبر نطاق SINUMERIK — وهي ميزة عملية كبيرة عندما يخدم مُنشئو الآلات العملاء الذين يستخدمون منصات CNC متعددة من سيمنز عبر مرافق الإنتاج الخاصة بهم.
تم تكوين طراز الطحن (-AM في رقم الطلب) لمراكز التشغيل وآلات الطحن — فهو يدعم ثلاثة محاور تغذية خطية (X، Y، Z) وقناة مغزل واحدة، والتي تغطي تكوين مركز التشغيل الرأسي القياسي.
يدعم طراز الخراطة (-AT) محورين تغذية ومغزل واحد لتطبيقات الخراطة.
يتم تنفيذ هذا التمييز في التكوين البرمجي المحمل مسبقًا في PPU، وليس في الأجهزة — نفس أجهزة PPU141.1 تعمل إما مع بناء برامج الطحن أو الخراطة، اعتمادًا على لاحقة رقم الطلب.
| المعلمة | القيمة |
|---|---|
| طراز CNC | الطحن (3 محاور تغذية + 1 مغزل) |
| محاور التغذية | حتى 3 (X، Y، Z) |
| المغزل | قناة واحدة |
| واجهة القيادة | SINAMICS V60 / طرف ثالث |
| مدخلات رقمية | 3 × 24 فولت تيار مستمر (X100–X102) |
| مخرجات رقمية | 2 × بنوك (X200، X201) |
| تصنيف تيار المخرجات الرقمية | 250 مللي أمبير لكل قناة |
| عجلات يدوية | 2 (X10) |
| واجهة تسلسلية | RS232 (X2) |
| الإمداد | 24 فولت تيار مستمر |
| الوزن | 4.1 كجم |
| اللغة | الإنجليزية |
| الحالة | منتج نشط |
يتكون نظام التحكم SINUMERIK 808D من ثلاثة مكونات رئيسية تعمل معًا:
PPU141.1 (هذه الوحدة): تحتوي على معالج NC (التحكم الرقمي)، ووحدة التحكم المنطقي القابلة للبرمجة (PLC)، ومخرجات نقطة ضبط القيادة، ومدخلات المشفر، وجميع واجهات الإدخال/الإخراج للآلة. تقدم الواجهة الأمامية لوحدة PPU شاشة المشغل ولوحة مفاتيح CNC.
يقوم المهندس بتكليف محاور الآلة، وإدخال بيانات الآلة، وكتابة برامج الأجزاء من خلال واجهة PPU.
MCP (لوحة تحكم الآلة، 6FC5303-0AF35-0AA0): وحدة لوحة منفصلة تتصل بوحدة PPU، وتوفر أزرار التحكم المادية للمشغل — بدء/إيقاف المغزل، إيقاف التغذية، بدء الدورة، إيقاف الطوارئ، واختيار الوضع. تتواصل MCP مع PPU عبر واجهة قياسية.
محركات الأقراص: تُخرج وحدة PPU نقاط ضبط السرعة إلى محركات محاور المغزل عبر كابلات نقطة الضبط.
بالنسبة لمحاور التغذية، تُعد وحدات الطاقة المتحكم بها SINAMICS V60 (CPM60.1) هي القيادة المخصصة من سيمنز لأنظمة 808D، والمتصلة عبر كابلات نقطة ضبط بطول 5م، 7م، أو 10م (سلسلة 6FC5548).
بالنسبة للمغزل، يمكن توصيل أي عاكس أو محرك مغزل سيرفو مع مدخل نقطة ضبط تناظري عبر كابل نقطة ضبط المغزل (سلسلة 6FC5548-0BA05).
تحتوي وحدة PPU141.1 على وحدة تحكم منطقي قابلة للبرمجة (PLC) مدمجة تنفذ منطق التحكم المساعد للآلة — التحكم في مضخة التبريد، وتسلسلات مبدل الأدوات، ومراقبة قفل الباب، والتحكم في الظرف والذيل، ووظائف السلامة، واستجابة لوحة المشغل.
يعمل برنامج PLC على نفس المعالج مثل NC، ويتم برمجته باستخدام أداة SINUMERIK 808D PLC القياسية باستخدام مخطط السلم.
يتصل الإدخال/الإخراج المادي الذي تتفاعل معه وحدة PLC عبر واجهات الإدخال/الإخراج لوحدة PPU:
تستقبل المدخلات الرقمية (X100، X101، X102) إشارات 24 فولت تيار مستمر من المستشعرات، والمفاتيح الحدية، وجهات اتصال مرحل السلامة، وأزرار المشغل على الآلة، وأي إشارات مجال ثنائية أخرى يحتاج برنامج PLC إلى قراءتها.
تقوم واجهات المخرجات الرقمية (X200، X201) بتشغيل أحمال 24 فولت تيار مستمر تصل إلى 250 مللي أمبير لكل قناة — وهو ما يكفي للتحكم في ملفات المرحلات، ومرحلات الصمامات الكهرومغناطيسية، وأضواء المؤشرات، والمشغلات المماثلة.
توفر واجهة الإدخال/الإخراج السريعة (X21) قنوات إدخال وإخراج عالية السرعة للإشارات المتحكم بها بواسطة NC والتي تتطلب دقة توقيت أقل من دورة مسح PLC — مثل إدخال التخطي (لقياس طول الأداة)، وإخراج NC لتجاوز المغزل، ووظائف الآلة الأخرى الحرجة زمنيًا.
توفر الواجهة التسلسلية RS232 على PPU141.1 رابطًا تسلسليًا قياسيًا متوافقًا مع الكمبيوتر لنقل برامج CNC من وإلى جهاز كمبيوتر، وتوصيل طرفية HMI تسلسلية، أو التفاعل مع أجهزة تسلسلية أخرى.
في ممارسة أدوات الآلات، تعمل منفذ RS232 كرابط DNC (التحكم الرقمي المباشر) — يقوم جهاز كمبيوتر أو كمبيوتر ورشة العمل بتخزين مكتبة برامج الأجزاء ونقلها إلى الآلة لكل وظيفة إنتاج، مما يلغي الحاجة إلى إدخال البرامج يدويًا على لوحة مفاتيح الآلة للأجزاء المعقدة أو الكبيرة.
يتم تعيين تكوين منفذ RS232 — معدل الباود، بتات البيانات، بتات الإيقاف، التكافؤ — في بيانات الآلة ويجب أن يتطابق مع إعدادات برنامج DNC للكمبيوتر المتصل أو الجهاز الآخر. تتطلب معظم أجهزة الكمبيوتر الحديثة محول USB إلى RS232 نظرًا لأن منافذ RS232 الأصلية لم تعد قياسية في أجهزة الكمبيوتر المحمولة للأعمال، ويؤثر اختيار المحول على موثوقية الاتصال بمعدلات باود أعلى.
س1: يدعم طراز الطحن 808D ما يصل إلى 3 محاور تغذية. هل يمكن إضافة محور رابع (مثل طاولة دوارة)؟
يدعم برنامج الطحن الأساسي 808D ثلاثة محاور تغذية. بالنسبة للآلات التي تتطلب محورًا رابعًا، تقدم سيمنز خيارًا برمجيًا ("محور إضافي") يوسع التحكم إلى محور سيرفو رابع، والذي يمكن أن يعمل كمحور دوار (A، B، أو C) أو محور خطي إضافي.
يتم تنشيط هذا الخيار من خلال مفتاح ترخيص برمجي يتم إدخاله في بيانات الآلة — لا يلزم تعديل الأجهزة. تتضمن أجهزة PPU141.1 بالفعل مخرج نقطة الضبط الفعلي ومدخل المشفر للمحور الإضافي؛ إنه البرنامج الذي ينشط القناة الرابعة.
س2: هل يمكن استخدام PPU141.1 من طراز 6FC5370-1AM00-0AA0 مع محركات أقراص أخرى غير SINAMICS V60؟
نعم. تُخرج وحدة PPU141.1 نقاط ضبط سرعة تناظرية ±10 فولت وتقرأ تغذية المشفر المتزايد لكل محور تغذية — وهي نفس الواجهة التي تستخدمها العديد من مضخمات محركات السيرفو من مختلف الشركات المصنعة.
يقوم كابل نقطة الضبط (سلسلة 6FC5548-0BA05) بتوصيل مخرج نقطة الضبط لوحدة PPU بمدخل مرجع السرعة للمحرك، ويتم تغذية كابل المشفر من المشفر المتزايد للمحرك إلى مدخل المشفر لوحدة PPU.
يمكن لأي محرك أقراص يقبل مرجع سرعة تناظري ±10 فولت ويوفر محركه المتحكم به تغذية مشفر متزايد (إشارات TTL-متوافقة A/B/Z) العمل مع PPU141.1. تُعد SINAMICS V60 هي القيادة الموصى بها والمختبرة من سيمنز لنظام 808D، وتوفر توافقًا محسنًا ودعمًا للتكليف.
س3: تم إدراج PPU على أنه يزن 4.1 كجم ومصنوع في الصين. هل هذا منتج سيمنز أصلي؟
نعم. يُعد 6FC5370-1AM00-0AA0 منتجًا من مُصنِّع المعدات الأصلية (OEM) من سيمنز تم تصنيعه في منشأة إنتاج سيمنز في الصين — وهو موقع تصنيع شائع لمنتجات سيمنز الموجهة للسوق الآسيوي وسوق أدوات الآلات العالمي الحساس للتكلفة.
يشير اللاحقة -0AA0 إلى الإصدار باللغة الإنجليزية للأسواق الدولية.
يتم أيضًا إنتاج نفس أجهزة PPU في إصدار تخطيط بالحروف الصينية (6FC5370-1AM00-0CA0) خصيصًا للسوق المحلي الصيني.
كلا الإصدارين هما مكونات سيمنز SINUMERIK 808D أصلية مدعومة بالبنية التحتية للدعم الفني والتوثيق العالمي من سيمنز.
س4: ما هو البرنامج المستخدم لكتابة برامج PLC لنظام SINUMERIK 808D؟
يتم برمجة PLC الخاص بنظام SINUMERIK 808D باستخدام محرر مخطط السلم المضمن في برنامج SINUMERIK 808D Toolbox، والذي توفره سيمنز مع كل نظام.
يعمل Toolbox على جهاز كمبيوتر يعمل بنظام Windows ويتضمن بيئة برمجة PLC، ومحرر بيانات الآلة، ومحرر برامج الأجزاء، وأدوات التكوين لإعداد واجهات القيادة وتعيينات الإدخال/الإخراج.
يتم تجميع البرامج في Toolbox وتنزيلها إلى PPU عبر منفذ RS232 أو ذاكرة USB. لا يتوافق PLC الخاص بـ 808D مع STEP 7 أو TIA Portal — فهو يستخدم بيئة PLC مبسطة مصممة خصيصًا لمنصة 808D.
س5: هل تدعم PPU141.1 استيراد ملفات DXF لبرامج الطحن الكنتوري، أم فقط إدخال G-code يدويًا؟
يعتمد إدخال برامج الأجزاء في SINUMERIK 808D بشكل أساسي على لوحة المفاتيح الموجودة على PPU أو عن طريق تنزيل البرامج المكتوبة على جهاز كمبيوتر. استيراد DXF — القدرة على قراءة ملفات هندسة CAD وإنشاء برامج NC تلقائيًا من بيانات الكنتور — ليست ميزة قياسية لبرنامج 808D الأساسي.
بالنسبة لكانتورات الطحن المعقدة التي تتطلب برامج تم إنشاؤها بواسطة CAM، فإن سير العمل النموذجي هو إنشاء G-code على نظام CAM قائم على الكمبيوتر (Mastercam، Fusion 360، HSMWorks، إلخ) ونقل ملف برنامج NC الناتج إلى 808D عبر RS232 أو ذاكرة USB.
تغطي قدرات برمجة الكنتور في 808D في الحزمة القياسية دورات لطحن الجيوب، والحفر، وعمليات الكنتور القياسية من خلال وظائف دعم الدورات الخاصة بها.
