| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

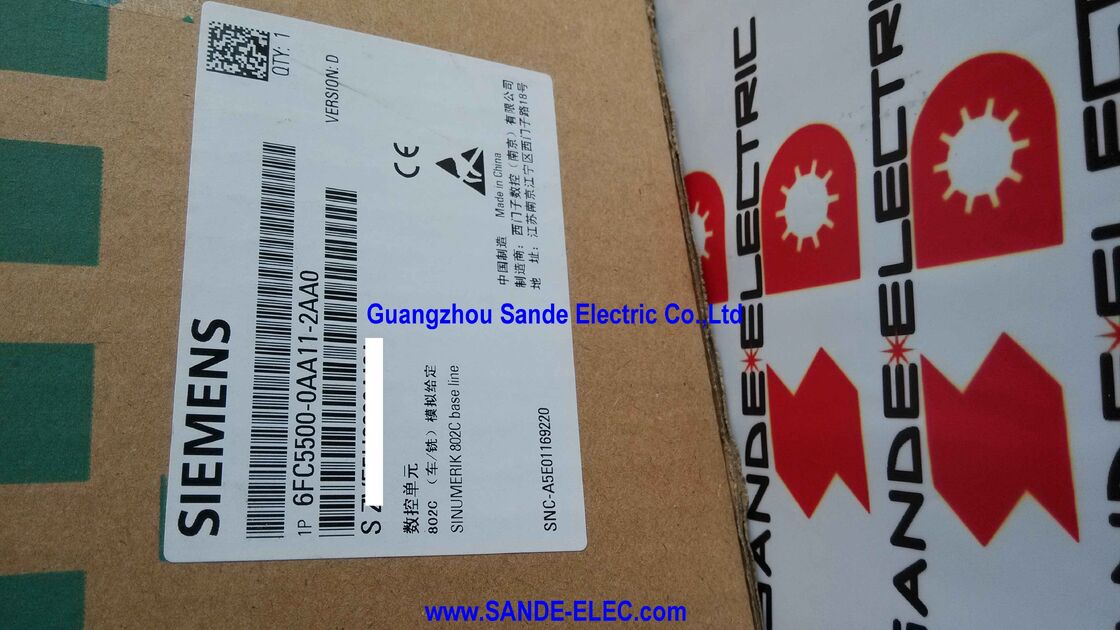

| رقم الموديل | 6FC5500-0AA11-2AA0 |
إن سيمنز 6FC5500-0AA11-2AA0 هي حزمة SINUMERIK 802C Base Line الأساسية — دخول سيمنز إلى أدنى شريحة في سوق CNC، مصممة لجلب تحكم CNC حقيقي إلى أبسط تطبيقات أدوات الآلات دون تكلفة أو تعقيد منصات SINUMERIK ذات المستويات الأعلى.
يشير اللاحقة "2AA0" إلى أن هذه هي النسخة المخصصة للسوق الصيني من 802C Base Line، بينما الوظيفة والمحتوى متطابقان مع النسخة العالمية -1AA0.
كل ما تحتاجه أداة الآلة للعمل كنظام CNC موجود في هذه الحزمة.
تدمج لوحة تحكم المشغل معالج CNC، ووحدة التحكم المنطقية القابلة للبرمجة (PLC)، والشاشة، ولوحة المفاتيح، ولوحة تحكم الآلة في وحدة مدمجة واحدة مدمجة — لا توجد رف منفصل، ولا شاشة منفصلة، ولا وحدة تحكم منفصلة للتركيب والتوصيل.
تتعامل وحدة الإدخال/الإخراج الطرفية مع 48 مدخلًا رقميًا و 16 مخرجًا رقميًا تربط مستشعرات الآلة، ومفاتيح الحد، والملفات اللولبية، وموصلات المحركات بوحدة CNC.
يحتوي قرص صندوق الأدوات على برنامج التشغيل والتوثيق. يتتبع السجل تاريخ تكوين النظام.
يُعد تحديد موقع "Base Line" في التسلسل الهرمي لمنتجات SINUMERIK متعمدًا: هذا هو نظام التحكم للآلات التي تحتاج إلى قدرة CNC ولكن لا يمكنها تبرير الاستثمار في منصات 808D أو 828D أو أعلى.
ورشة صغيرة تقوم بتحويل مخرطة يدوية إلى CNC، ومركز تدريب مهني يجهز الطلاب بآلة CNC الأولى الخاصة بهم، وباني آلات يستهدف الأسواق التنافسية من حيث التكلفة — هذه هي السيناريوهات التي يكون فيها 802C Base Line منطقيًا عمليًا.
| المعلمة | القيمة |
|---|---|
| محتويات الحزمة | OPC+MCP، 48/16 DI/O، صندوق أدوات، سجل |
| محاور القيادة | حتى 3 تناظرية (±10V) |
| مغزل | 1 تناظري |
| أنواع المشفرات | TTL / Resolver |
| البرمجة | DIN 66025 (G-code) |
| أنواع الآلات | خراطة + تفريز |
| السوق | الصين (لاحقة 2AA0) |
| الحالة | متوقف |
إن خرج مرجع سرعة تناظري ±10V الخاص بـ 802C Base Line لكل محور هو اللغة العالمية لأنظمة قيادة السيرفو من السبعينيات إلى الألفية. كل مضخم سيرفو تناظري من سيمنز، وإندرامات، وفانوك، وإلمو، وعشرات الشركات المصنعة الأخرى يستجيب لـ ±10V — جهد خرج CNC يوجه مرجع سرعة القيادة، والمشفر المثبت على المحرك يبلغ عن الموضع الفعلي مرة أخرى إلى CNC.
هذه الواجهة التناظرية هي سبب فعالية 802C Base Line في سوق التحديث.
يمكن ترقية مخرطة يدوية تم بناؤها في الثمانينيات بمحركات تقليدية إلى تحكم CNC عن طريق إضافة محركات سيرفو بمشفرات TTL، وتوصيلها بمضخم قيادة SIMODRIVE Base Line (أو مضخم سيرفو تناظري مكافئ)، وتوصيل 802C Base Line كوحدة تحكم CNC.
تكتسب الآلة تنفيذًا كاملاً لبرنامج NC، وتحكمًا آليًا في الدورة، ودقة في تحديد المواقع — بتكلفة جزء بسيط من تكلفة استبدال الآلة بالكامل.
التوافق مع مشفرات TTL (إشارات A/B/Z المتزايدة) والمحللات (مستشعرات الجيب/جيب التمام التناظرية) يوسع نطاق اختيار الأجهزة بشكل أكبر.
المحللات قوية بطبيعتها ومقاومة للتلوث، وغالبًا ما تُفضل في بيئات ورش العمل التي تحتوي على سوائل تبريد وبرادة. مشفرات TTL متاحة على نطاق واسع وراسخة. كلاهما يتصل مباشرة بمدخلات التغذية الراجعة الخاصة بـ 802C Base Line.
يقوم 802C Base Line بتنفيذ البرامج المكتوبة بلغة DIN 66025 — المعيار الوطني الألماني (متطابق تقريبًا مع ISO 6983) الذي يحدد لغة برمجة G-code و M-code المستخدمة في جميع أدوات الآلات CNC تقريبًا في جميع أنحاء العالم.
مبرمج مدرب على أي CNC آخر من سيمنز، أو على Fanuc أو Mitsubishi أو معظم منصات CNC الرئيسية الأخرى، يعرف بالفعل أساسيات DIN 66025. G00 للحركة السريعة، G01 للتغذية الخطية، G02/G03 للاستيفاء الدائري، M03/M04/M05 للتحكم في المغزل — هذه عالمية.
بالإضافة إلى تنفيذ G-code القياسي، يوفر 802C Base Line واجهة مستخدم "آلة يدوية" مصممة خصيصًا لآلات الخراطة.
في هذا الوضع، يسمح التحكم للمشغل بقيادة المحاور يدويًا باستخدام عجلة اليد بينما يتتبع CNC الموضع، والتبديل بسلاسة بين التشغيل التقليدي وتنفيذ دورة NC دون تغيير إعداد الآلة، وتشغيل الدورات المبرمجة مسبقًا (خراطة، حفر، قطع خيوط) يتم تشغيلها عن طريق تحديدات مفاتيح ناعمة بسيطة بدلاً من برامج NC كاملة.
وضع التشغيل المزدوج هذا — آلة CNC وآلة تقليدية في نفس التحكم — ذو قيمة خاصة في ورش العمل الصغيرة حيث معظم العمل تقليدي ولكن الأجزاء المعقدة العرضية تتطلب دقة CNC.
تتعامل 48 مدخلًا رقميًا و 16 مخرجًا رقميًا لوحدة 802C Base Line الطرفية مع واجهة ثنائية كاملة بين CNC والأنظمة الميكانيكية والكهربائية لأداة الآلة:
تستوعب الـ 48 مدخلًا: مفاتيح نقطة المرجع لجميع المحاور (إعادة الآلة إلى موضع معروف عند بدء التشغيل)، مفاتيح حد السفر (حدود الأجهزة ومدخلات مراقبة حد البرنامج)، مستشعر توجيه المغزل (لتحديد موضع تغيير الأداة)، مراقبة مستوى وضغط سائل التبريد، قفل الباب ومراقبة الحماية، مستشعرات تثبيت حامل الأداة، ومدخلات لوحة المشغل بخلاف تلك التي تتعامل معها MCP مباشرة.
تتحكم الـ 16 مخرجًا في: موصل مضخة سائل التبريد، مشغلات تغيير الأداة، فرامل المغزل، الملفات اللولبية لتغيير التروس، مصابيح المؤشر، وأجهزة الإنذار.
بالنسبة للآلات التي تتطلب مدخلات/مخرجات إضافية تتجاوز الـ 48/16 الأساسية، فإن التوسع من خلال لوحات مرحل خارجية أو أجهزة مدخلات/مخرجات إضافية متصلة عبر واجهات تسلسلية متاحة هو خيار ضمن البنية العامة للنظام.
س1: ما هو الفرق بين 6FC5500-0AA11-2AA0 (الصين) و 6FC5500-0AA11-1AA0 (عالمي)؟
تشير اللاحقة -2AA0 إلى النسخة المخصصة للسوق المحلي الصيني من حزمة SINUMERIK 802C Base Line الأساسية.
المحتوى الوظيفي — الأجهزة والبرامج ووحدة الإدخال/الإخراج وصندوق الأدوات والسجل — متطابق بين النسختين.
التمييز يكمن في نظام الطلب والتوزيع الإقليمي لسيمنز: يتم بيع النسخة -2AA0 من خلال قنوات توزيع سيمنز في الصين وقد تمت الموافقة عليها وتكييفها للسوق الصيني.
للشراء داخل الصين، فإن -2AA0 هو رقم الطلب المناسب؛ للشراء الدولي، يتم استخدام -1AA0. كلا المتغيرين متوافقان مع نفس وثائق وموارد الدعم الفني.
س2: ما هو الحد الأقصى لعدد كتل برنامج الجزء (خطوات NC) التي يمكن لـ 802C Base Line تخزينها؟
تم تصميم سعة تخزين برنامج NC الخاصة بـ 802C Base Line خصيصًا للبرامج البسيطة ذات التعقيد المنخفض بما يتناسب مع موقعها في سوق أدوات الآلات.
يتم تحديد سعة التخزين الدقيقة في وثائق نظام SINUMERIK 802C Base Line، والتي تحدد الذاكرة غير المتطايرة المتاحة لبرامج الأجزاء.
عادةً ما تتطلب البرامج لدورات الخراطة النموذجية وخطوط التفريز في نطاق التطبيق المقصود لهذا التحكم — خراطة أعمدة بسيطة، تفريز سطحي، أنماط حفر — بضع مئات من الكتل فقط، وهي ضمن سعة التخزين المتاحة.
بالنسبة للتطبيقات التي تتطلب برامج كبيرة جدًا (خطوط معقدة تم إنشاؤها بواسطة CAM)، يشير موقع 802C Base Line إلى تقسيم البرامج أو إعادة النظر في نوع الآلة.
س3: هل يمكن لـ 802C Base Line التحكم في محور رابع — على سبيل المثال، طاولة دوارة على آلة تفريز؟
يدعم 802C Base Line القياسي ما يصل إلى ثلاثة محاور تغذية ومغزل واحد.
لا يوجد خيار برمجي لمحور رابع في جيل التحكم هذا، على عكس SINUMERIK 808D الذي يوفر خيار محور إضافي.
إذا كان تطبيق التفريز يتطلب محورًا رابعًا، فإن الاختيار المناسب هو إصدار التفريز 808D مع خيار برنامج المحور الإضافي، أو تحكم SINUMERIK ذي مستوى أعلى.
802C Base Line هو في الأساس متحكم بثلاثة محاور تغذية.
س4: هل صندوق الأدوات المضمن في الحزمة متوافق مع Windows 10 وأنظمة تشغيل الكمبيوتر الحالية؟
تم تطوير برنامج صندوق أدوات SINUMERIK 802C Base Line خلال عصر Windows XP/2000.
قد يكون التوافق مع Windows 10 وأنظمة التشغيل الأحدث محدودًا أو يتطلب إعدادات وضع التوافق.
لتشغيل وتكوين أنظمة 802C Base Line باستخدام أجهزة الكمبيوتر الحالية، يُنصح بالتحقق من دعم سيمنز الصناعي عبر الإنترنت للحصول على أحدث إصدار من صندوق الأدوات وملاحظات توافقه مع Windows.
يحتفظ العديد من مهندسي الصيانة بجهاز كمبيوتر محمول قديم مخصص يعمل بنظام Windows XP أو Windows 7 خصيصًا لأعمال سلسلة SINUMERIK 802 القديمة.
س5: ما هي المحركات المصممة خصيصًا للعمل مع 802C Base Line؟
عائلة محركات SIMODRIVE Base Line هي شريك القيادة المصمم خصيصًا من سيمنز لـ 802C Base Line — محرك سيرفو تناظري محسّن التكلفة يستخدم نفس واجهة نقطة الضبط ±10V مع تغذية راجعة لمشفر TTL التي يخرجها 802C Base Line.
يوفر SIMODRIVE Base Line أداءً متطابقًا (عزم الدوران، نطاق السرعة، الاستجابة الديناميكية) مناسبًا لفئة أدوات الآلات التي يتحكم فيها 802C Base Line.
محركات السيرفو التناظرية من طرف ثالث مع مدخل ±10V وتغذية راجعة لمشفر TTL متوافقة أيضًا، بشرط التحقق من نطاق أداء المحرك ومواصفات واجهة المشفر مقابل متطلبات 802C Base Line لمحور الآلة المحدد.
