| مكان المنشأ | سلوفاكيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6FX2003-OLU00 |
رقم القطعة: 6FX2003-0LU00
مرجع متقاطع: 6FX20030LU00
الشركة المصنعة: سيمنز إيه جي (ألمانيا)
نوع المنتج: موصل طاقة — قابس مقبس لكابل محرك سيرفو
سلسلة المنتج: MOTION-CONNECT

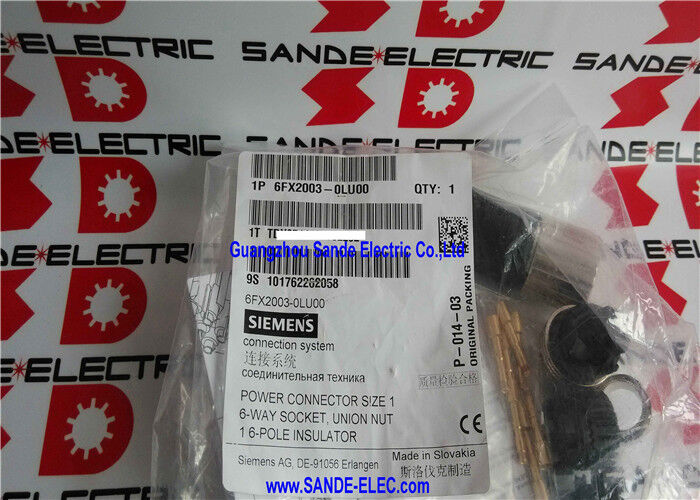

يُعد 6FX2003-0LU00 مقبس موصل الطاقة ذو 6 أقطاب وحجم 1 من مجموعة MOTION-CONNECT من سيمنز — وهو الموصل المقابل المستخدم لإنهاء كابل الطاقة الذي يمتد بين مضخم محرك السيرفو ومحرك سيرفو تيار متردد. إنه مكون إنهاء ميداني: يقوم المهندس بتجميع هذا الموصل على نهاية كابل المحرك المقطوعة، مما يُنشئ القابس الذي يُدخل في مقبس إدخال الطاقة الخاص بالمحرك.
محتويات المجموعة توفر حلاً كاملاً للإنهاء في جزء واحد: غلاف العازل ذو 6 أقطاب، ثمانية مقابس مصنفة لموصلات 1-2.5 مم²، ومشابك تخفيف شد الكابل تغطي نطاقات القطر الخارجي 7.5-12 مم و 9-15 مم. يغلق الغطاء اللولبي على العازل بعد التوصيل، مما يغلق التجميع ويوفر قوة تثبيت تخفيف الشد.
في أنظمة محركات SINUMERIK و SINAMICS من سيمنز، يستخدم نظام كابلات الطاقة MOTION-CONNECT موصلات قياسية للسماح بتجميع الكابلات المعيارية. حجم الموصل — حجم 1 — يتناسب مع تصنيف التيار الخاص بالكابل وفئة طاقة المحرك. يغطي الحجم 1 نطاق الطاقة المنخفض إلى المتوسط؛ تستخدم المحركات ذات الطاقة الأعلى موصلات بحجم 2 أو حجم 3.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | 6FX2003-0LU00 |
| السلسلة | MOTION-CONNECT |
| الحجم | 1 |
| الأقطاب | 6 |
| المقابس | 8 × مقبس، 1-2.5 مم² |
| قطر الكابل الخارجي | 7.5-12 مم / 9-15 مم |
| الإنهاء | غطاء لولبي |
| الوزن | ~54 جرام (0.12 رطل) |
س 1: كم عدد الموصلات التي يحملها موصل طاقة محرك ذو 6 أقطاب؟
يحمل الموصل ذو 6 أقطاب موصلات طور المحرك الثلاثة (U، V، W)، وموصل التأريض الواقي (PE)، وموصلات الفرامل الاثنين (إذا كان المحرك يحتوي على فرامل كهرومغناطيسية). تستوعب المقابس الثمانية هذه التوصيلات، مع ترك المواضع غير المستخدمة في متغيرات المحركات المزودة بفرامل أو غير المزودة بفرامل مفتوحة.
س 2: يغطي نطاق إنهاء الكابل نطاقات قطر خارجي 7.5-12 مم و 9-15 مم. أي منها ينطبق على أي كابل؟
مدخلات إنهاء الكابلات الاثنان مخصصة لنطاقين مختلفين من أقطار الكابلات الخارجية في نفس تجميع الموصل — مشبك واحد يستوعب كابل المحرك (عادةً الغلاف الخارجي لكابل الطاقة، والذي يختلف حسب نوع الكابل)، والآخر يستوعب نوعًا مختلفًا من الكابلات. حدد المشبك الذي يتناسب مع القطر الخارجي للكابل الذي يتم إنهاؤه.
س 3: هل يمكن تجميع 6FX2003-0LU00 بدون أدوات خاصة؟
نعم. تتطلب المقابس من نوع اللولب فقط مفك براغي عادي مشقوق أو فيليبس وأداة تعرية أسلاك. يستخدم مشبك الكابل الخارجي مثبتًا لولبيًا قياسيًا. لا توجد حاجة لأدوات تجعيد. تحدد تعليمات تجميع MOTION-CONNECT من سيمنز طول تعرية الموصل وعزوم دوران اللولب للإنهاء الصحيح.
س 4: ما هي سلاسل محركات السيرفو من سيمنز المتوافقة مع الموصل بحجم 1؟
يُستخدم الموصل بحجم 1 مع محركات السيرفو المتوافقة مع SINUMERIK و SINAMICS في فئة الطاقة المنخفضة إلى المتوسطة. تشمل سلاسل المحركات التي تستخدم عادةً الحجم 1 طرازات 1FK7 و 1FT7 والسلاسل ذات الصلة في نطاق الطاقة الذي تخدمه موصلات 1-2.5 مم². قم بتأكيد حجم الموصل من تحديد طرف المحرك أو وثائق طلب كابلات MOTION-CONNECT لطراز المحرك المحدد.
س 5: هل الموصل 6FX2003-0LU00 قابل لإعادة الاستخدام إذا تم إعادة إنهاء الكابل؟
مقابس المقبس من نوع اللولب، مما يسمح بإزالة الكابل وإعادة إدخاله. ومع ذلك، توصي سيمنز باستبدال المقابس إذا تم شد الموصل بشكل مفرط أو تلف العزل عند نقطة التعرية. غلاف العازل قابل لإعادة الاستخدام بشرط أن يكون غير تالف. بالنسبة لتوصيلات المحركات الحرجة، فإن استبدال مجموعة الموصل بالكامل عند إعادة الإنهاء هو الممارسة الأكثر أمانًا.
