| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | Contact:Ms Amy SKYPE:sandesales01 EMAIL:sales01@sande-elec.com |

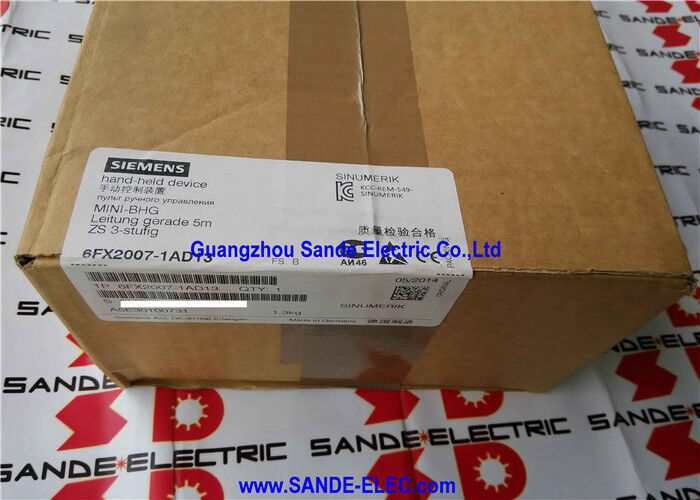

| رقم الموديل | 6FX2007-1AD13 |
وحدة SINUMERIK الصغيرة المحمولة تضع التحكم في عبور المحور وإمكانية التوقف الطارئ في موقع المشغل أثناء الإعداد وتغيير الأدوات وتحميل قطعة العمل والتحقق من الجفاف.عندما يحتاج المشغل إلى أن يكون في منطقة القطع التحقق من التصاريح، توجيه الأداة إلى موقعها المرجعي، أو عبور المحاور مع مراقبة منطقة العمل مباشرة يوفر MHU التحكم الكامل من طول الذراع،مع وظائف السلامة اللازمة للعمل بالقرب من الآلة دون إغلاق غرفة الحماية.
لماذا التبديل الكابل المستقيم:الكابل المستقيم طوله 5 أمتار للجهاز هو للمشغلين الذين يحملون الوحدة حول محيط الجهاز الكابلات المستقيمة لا تظهرمما يسهل إدارتها على الآلات الكبيرة حيث يمشي المشغل عدة أمتار بين اللوحة ومنطقة العمل-1AD03 مع 3.5m كابل ملفوف تناسب المشغلين الذين يستخدمون في الغالب الوحدة بالقرب من محطة ثابتة ويرغبون في سحب الكابل بانتظام عندما لا تستخدم.
| المعلم | القيمة |
|---|---|
| كابل | مستقيم، 5 م |
| إيقاف | قناة 2، سلك 4 |
| تمكين | قناة 2، خطوة 3 |
| اختيار المحور | ما يصل إلى 5 محاور |
| مفاتيح الوظيفة | 3 × قابلة للتخصيص |
| تصنيف الملكية الفكرية | IP65 |
| المعروض | 24 فولت DC |
| الوزن | 0.5 كجم |
إيقاف E مزدوج القنوات (4 أسلاك):يحتوي زر E-stop على اتصالات مستقلة مغلقة بشكل طبيعي ، يتم توصيل كل منها في الدائرة الخاصة به إلى مراقبة رله السلامة في CNC. تفتح كل من القنوات في وقت واحد عند الضغط عليها.يتحقق المراقبة باستمرار من أن كلا القنوات متسقة خطأ في الأسلاك أو اتصال عالق يفتح قناة واحدة دون الكشف عن الأخرى ويمنع تشغيل الجهاز حتى يتم إزالةهذه الهندسة المعمارية ذات القنوات المزدوجة تلبي معيار EN ISO 13849 مستوى الأداء d و EN 62061 SIL 2.
زر تشغيل ثلاث خطوات (قناة 2)
يجب على المشغل أن يحافظ بوعي على وضعية الاحتفاظ الوسطية للحفاظ على الحركة نشطة. مشغل خائف يشد قبضته يؤدي إلى توقف الحركة في الموقف 3.وحدة أسقطت تفقد الموقف 2 توقف الحركةزر التشغيل هو جهاز التحكم في السلامة الذي يسمح بقطع المحور بالقرب من الآلة أثناء الإعداد دون حماية مغلقة.
قفل عجلة اليد المغناطيسي:يحافظ جهاز التوقف على عجلة اليد ثابتة عندما لا يتم استخدامها عمداً ، مما يمنع الدوران العرضي من وحدة متأرجحة أو سقطة من إرسال أوامر محورية غير مقصودة.
| الميناء | الوظيفة |
|---|---|
| X51 | النبضات الإضافية للدراجة اليدوية → وضع الدراجة اليدوية CNC JOG |
| X52 | تحديد المحور المفتاح الدوار + تحديد الغطاء |
| X55 | حلقة أمان زر التشغيل → السماح بحركة محور CNC |
| X60 | دائرة إيقاف E → سلسلة إيقاف الطوارئ CNC |
الموانئ المنفصلة لكل وظيفة سلامة تسمح لجهاز CNC بالحفاظ على مراقبة مستقلة لكل دائرة. يوفر المرفق المعدني قوة ميكانيكية للاتصال والتقطيع المتكرر.
س1: ما هو الفرق بين 6FX2007-1AD13 و 6FX2007-1AD03؟
متطابقة في جميع الوظائف وميزات السلامة ومنافذ الاتصال والأبعاد. الفرق الوحيد هو الكابل: -1AD13 لديه كابل مستقيم بطول 5 أمتار ؛ -1AD03 لديه كابل متلف بطول 3.5 م.حدد المستقيم للمشي حول محيط الجهازاختار الملفوفة لاستخدام المحطة الثابتة حيث يجب أن يتراجع الكابل عند الشق.
س2: ماذا يحدث إذا ضغط المشغل على زر التشغيل إلى الموقف 3؟
كل من اتصالات التبديل تمكن من فتح نفس حالة الدائرة المفتوحة كما وضع الإفراج. يقوم مراقبة المدخلات تمكين CNC بإيقاف أي عبور محور نشط.يجب على المشغل العودة بوعي إلى وضعية الاحتفاظ المتوسطة 2 لاستئناف الحركةهذا هو سلوك السلامة المقصود: المستخدم المفاجئ الذي يمسك بشدة يؤدي إلى التوقف ، وليس الاستمرار في الحركة.
س3: كيف يتم تكوين المفاتيح الوظيفية الثلاث التي يمكن تعيينها للمستخدم؟
يتم توصيل مفاتيح الوظائف إلى واجهة إشارة MHU كمدخلات رقمية إلى وحدة التحكم SINUMERIK. يتم تعيينها لوظائف CNC (بدء / توقف الغزل ، تشغيل / إيقاف المبرد ،وظائف PLC المستخدم) يتم تكوينها في برنامج PLC الآلة و / أو بيانات الآلة SINUMERIKتساعد الشرائط المنزلية على كتابة وظائف المفاتيح المخصصة لتتناسب مع المهام المبرمجة.
السؤال 4: هل 6FX2007-1AD13 متوافق مع جميع أجيال SINUMERIK؟
يتطلب أنظمة SINUMERIK التي توفر منافذ واجهة X51/X52/X55/X60 تغطي SINUMERIK 840D sl ، 828D ، و 802D sl.تأكيد NCU الجهاز أو PPU توفر هذه منافذ المرفق وأن برنامج PLC يشمل التكوين واجهة الوحدة المحمولةقد تتطلب أجيال SINUMERIK القديمة مع مواصفات واجهة محمولة مختلفة متغير MHU مختلف أو محول.
السؤال 5: هل يمكن تنظيف MHU بواسطة طائرات المياه نظراً لتصنيفها IP65؟
IP65 يغطي طائرات المياه منخفضة الضغط من أي اتجاه. غسل عادي ورذاذ عرضي. لا يغطي غسل الطائرات عالية الضغط.إضافات السائل التبريد)، هذه هي عموما متوافقة مع المواد المنزلية.يمكن للمذيبات المركزة والمنظفات الكيميائية العدوانية أن تتسبب في تدهور السطح مع مرور الوقت.
