| مكان المنشأ | سلوفاكيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6GK1561-1AA00 |

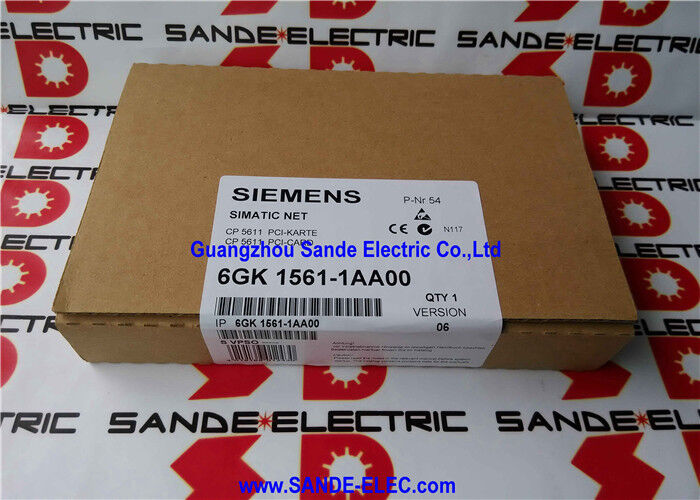

الـ سيمنز 6GK1561-1AA00 هو CP 5611 — معالج الاتصالات القياسي PCI 32 بت الذي يربط جهاز كمبيوتر هندسي أو جهاز برمجة سيمنز (PG) بشبكات PROFIBUS و MPI.
بالنسبة لجيل معدات الأتمتة من سيمنز المبنية حول وحدات S7-300، S7-400، SIMOREG 6RA70، ومحركات SINAMICS بواجهات MPI أو PROFIBUS DP، فإن CP 5611 هي البطاقة التي تضع محطة العمل الهندسية على الناقل — مما يتيح برمجة STEP 7، والوصول إلى معلمات المحرك عبر STARTER أو DriveMonitor، وإدارة أجهزة العمليات من خلال SIMATIC PDM، واتصال PROFIBUS المفتوح عبر إرسال/استقبال FDL لدمج التطبيقات المخصصة.
السمة الهندسية الرئيسية للبطاقة هي بنية العزل والحماية الكهربائية الخاصة بها.
واجهة RS-485 PROFIBUS معزولة عن ناقل PCI الخاص بالكمبيوتر عند 1000VDC، مما يمنع تيارات حلقة الأرض والجهود المشتركة الموجودة في أسلاك المصنع الصناعي من الوصول إلى الدوائر الداخلية للكمبيوتر.
بالإضافة إلى العزل، يحمل منفذ RS-485 دائرة حماية مخصصة مصنفة للتيارات الاندفاعية حتى Ipp = 100 أمبير (شكل موجي 10/700 ميكروثانية، 4 كيلو فولت لكل ITU-T K.20/21 و VDE 0433) وحماية من التفريغ الكهروستاتيكي ±15 كيلو فولت.
هذه ليست ميزات استشارية — إنها تعكس واقع شبكات PROFIBUS المثبتة بالقرب من محركات المحركات عالية الطاقة، ومعدات اللحام، والموصلات الكبيرة، حيث تتضمن البيئة الكهربائية انتقالات موصلة وأحداث تفريغ كهروستاتيكي لن تنجو منها أجهزة الإرسال والاستقبال RS-485 العادية.
الحماية من التيار الزائد ذاتية الاستعادة على منفذ RS-485 تعالج وضع فشل محدد: خطأ في الكابل أو توصيل خاطئ يطبق جهدًا مستمرًا على خطوط البيانات. تسمح دائرة الحماية في CP 5611 للمنفذ بتحمل تيار زائد مستمر بقوة 60 فولت دون تلف دائم، وتستعيد وظيفة الاستعادة الذاتية التشغيل الطبيعي عند إزالة الخطأ — بدلاً من الحاجة إلى استبدال البطاقة.
| المعلمة | القيمة |
|---|---|
| نوع البطاقة | PCI 32 بت (PCI 2.1) |
| واجهة الشبكة | 9 سنون Sub-D، PROFIBUS / MPI / PPI |
| معدل النقل | 9.6 كيلوبت/ثانية – 12 ميجابت/ثانية |
| جهد العزل | 1000VDC |
| حماية من الاندفاعات | Ipp = 100 أمبير (10/700 ميكروثانية، 4 كيلو فولت) |
| حماية ESD | ±15 كيلو فولت |
| استعادة التيار الزائد | استعادة ذاتية؛ 60 فولت مستمر |
| الإمداد | +5VDC، 2.0 واط |
| درجة حرارة التشغيل | 0 إلى +70 درجة مئوية |
| الأبعاد (عرض × ارتفاع) | 102 × 130 ملم |
| الوزن | 100 جرام |
| البديل | 6GK1561-1AA01 (CP 5611 A2) |
يعمل CP 5611 على كل من PROFIBUS و MPI — شبكتان متشابهتان فيزيائيًا ولكنهما مختلفتان في البروتوكول، تشتركان في نفس كابل RS-485 وموصل 9 سنون Sub-D ولكنهما تختلفان في العنونة، ونموذج الاتصال، وسقف معدل البيانات.
PROFIBUS DP هو ناقل المجال عالي السرعة للإدخال/الإخراج الموزع واتصال المحرك.
بسرعة تصل إلى 12 ميجابت/ثانية، هو البروتوكول لتبادل بيانات السيد/التابع الدوري بين وحدات التحكم المنطقية القابلة للبرمجة (PLCs) ورفوف الإدخال/الإخراج الموزعة (سلسلة ET 200)، ومحركات السرعة المتغيرة التي تم تكوينها كأجهزة تابعة لـ PROFIBUS DP، والأجهزة الميدانية الذكية.
عندما يعمل CP 5611 كسيد PROFIBUS DP مع تثبيت برنامج SOFTNET-PB DP، يمكن لجهاز الكمبيوتر قراءة وكتابة بيانات الإدخال/الإخراج إلى أجهزة PROFIBUS التابعة في الوقت الفعلي — وظيفة مفيدة لاتصال SCADA، واكتساب البيانات، وأدوات التكليف المخصصة.
كجهاز تابع لـ DP (مع SOFTNET-PB DP Slave)، يظهر الكمبيوتر كشريك تبادل بيانات لوحدة تحكم رئيسية لـ PROFIBUS.
MPI (واجهة متعددة النقاط) هو بروتوكول البرمجة والاتصال بين وحدات المعالجة المركزية الخاص بسيمنز، وهو أصلي لوحدات المعالجة المركزية S7-300 و S7-400 الأقدم. يتصل CP 5611 بشبكات MPI للسماح ببرمجة STEP 7 والمراقبة عبر الإنترنت لوحدات S7-300 التي تحتوي على MPI كواجهة أساسية لها — وهو أمر مهم بشكل خاص للآلات القديمة التي لم يتم تحديث وحدة المعالجة المركزية فيها إلى نموذج يدعم PROFIBUS.
يعمل MPI بمعدلات بيانات أقل (عادةً 187.5 كيلوبت/ثانية أو 1.5 ميجابت/ثانية) ويدعم عددًا أقل من العقد مقارنة بـ PROFIBUS DP، ولكنه كافٍ للوصول الهندسي.
PPI (واجهة نقطة إلى نقطة) هو بروتوكول الاتصال لأنظمة SIMATIC S7-200 (وحدات PLC الصغيرة).
يدعم CP 5611 بروتوكول PPI لاتصال الكمبيوتر بـ S7-200 باستخدام برنامج برمجة STEP 7 Micro/WIN — مما يتيح برمجة ومراقبة وحدات PLC S7-200 من نفس البطاقة المستخدمة للوصول إلى S7-300/400.
أحد أكثر حالات استخدام CP 5611 شيوعًا في قاعدة التثبيت هو كواجهة الأجهزة لتكليف وتشخيص المحركات من خلال أدوات STARTER و DriveMonitor من سيمنز.
تدعم محركات SINAMICS (G120، S120) ومحركات SIMOREG DC-MASTER 6RA70 اتصالات PROFIBUS DP للوصول الهندسي، ويوفر CP 5611 رابط الكمبيوتر إلى PROFIBUS المادي الذي تتطلبه هذه الأدوات.
في تكليف المحرك، يقوم المهندس بتثبيت CP 5611 في كمبيوتر محمول أو كمبيوتر ورشة عمل، ويتصل عبر كابل PROFIBUS باتصال الناقل الخاص بالمحرك، ويستخدم STARTER لتحميل مجموعة معلمات المحرك، وتشغيل معالجات التكليف الموجهة، وإجراء معايرة تحديد المحرك التلقائي، ومراقبة قيم العملية في الوقت الفعلي أثناء جولات الاختبار.
يوفر DriveMonitor وصولاً مشابهًا لمحركات SIMOREG 6RA70 DC.
تعتمد كلتا الأداتين على طبقة اتصال PG/OP التي يوفرها CP 5611 بشكل أصلي، دون الحاجة إلى تراخيص برامج إضافية بخلاف الأدوات نفسها.
SIMATIC PDM (إدارة أجهزة العمليات) يوسع نفس النهج للأجهزة الميدانية الذكية لـ PROFIBUS — مقاييس التدفق، وأجهزة إرسال الضغط، والمحددات التي تدعم PROFIBUS PA أو PROFIBUS DP مع ملفات تعريف EDD (وصف الجهاز الإلكتروني).
يعمل CP 5611 كبوابة لقطاع PROFIBUS للوصول إلى تكوين الجهاز وتشخيصه في PDM.
يتناسب CP 5611 مع معيار PCI 2.1 32 بت — فتحة PCI المتوازية التقليدية التي كانت واجهة توسيع الكمبيوتر المكتبية القياسية خلال أواخر التسعينيات والعقد الأول من القرن الحادي والعشرين. معظم أجهزة الكمبيوتر المكتبية المصنعة بين عامي 1995 و 2010 تقريبًا تحتوي على فتحة PCI واحدة على الأقل؛ الكثير منها يحتوي على ثلاث فتحات أو أكثر.
تحتفظ أجهزة الكمبيوتر الصناعية وأجهزة الكمبيوتر المثبتة على الرف المستخدمة في غرف التحكم وخزائن الآلات عادةً بفتحات PCI لفترة أطول من أجهزة الكمبيوتر المكتبية الاستهلاكية وتستمر في تضمينها على منصات لوحات أم صناعية معينة.
لا يتناسب CP 5611 مع فتحات PCIe (PCI Express) — المعيار الأحدث الذي حل محل PCI التقليدي في معظم اللوحات الأم الحديثة.
بالنسبة لمحطات العمل الهندسية المستندة إلى PCIe، فإن البطاقة البديلة هي CP 5622 (6GK1562-2AA00)، والتي تستخدم واجهة PCIe X1 وتوفر اتصال PROFIBUS و MPI مكافئًا.
س 1: يستخدم CP 5611 فتحة PCI تقليدية. ما هي واجهة محطة العمل الهندسية الحديثة التي يجب تحديدها للتركيبات الجديدة؟
يستخدم CP 5611 (6GK1561-1AA00) وبديله المباشر CP 5611 A2 (6GK1561-1AA01) فتحة PCI 32 بت، وهي غير موجودة في معظم اللوحات الأم الحالية.
بالنسبة لمحطات العمل الهندسية وأجهزة الكمبيوتر المحمولة الجديدة ذات فتحات PCIe، فإن البطاقة المناسبة هي CP 5622 (6GK1562-2AA00)، والتي توفر نفس وظائف PROFIBUS DP و MPI عبر بطاقة PCIe X1 التي تناسب أي فتحة PCIe (x1، x4، x8، أو x16).
يدعم CP 5622 أنظمة تشغيل Windows 32 بت و 64 بت.
س 2: هل يمكن لـ CP 5611 واحد الاتصال بشبكات PROFIBUS DP و MPI في وقت واحد؟
لا. يحتوي CP 5611 على واجهة RS-485 مادية واحدة متصلة بمنفذ واحد 9 سنون Sub-D. يتصل بشبكة واحدة في كل مرة — إما مقطع PROFIBUS أو مقطع MPI.
يتم تعيين وضع الاتصال للبطاقة (DP أو MPI) في برنامج SIMATIC NET أثناء التكوين ويتوافق مع الشبكة المادية التي تم توصيل الكابل بها.
للوصول المتزامن إلى شبكتين، يلزم وجود بطاقتين.
س 3: ما هو البرنامج المطلوب لاستخدام CP 5611 مع STEP 7 لبرمجة PLC؟
يتطلب CP 5611 برنامج تشغيل خاص به، والذي يتم تضمينه في حزمة برامج SIMATIC NET PC. بمجرد تثبيت برنامج التشغيل وتكوين البطاقة في SIMATIC NET، يصل STEP 7 (الكلاسيكي) إلى البطاقة من خلال واجهة PG/OP القياسية — لا يلزم تراخيص إضافية للبرمجة الأساسية لوحدات PLC والمراقبة والتشخيص.
يلزم وجود حزم SOFTNET إضافية (SOFTNET-PB DP، SOFTNET-PB S7) لتشغيل DP Master/Slave في وقت التشغيل واتصال S7 PUT/GET من تطبيقات الكمبيوتر المخصصة.
س 4: البطاقة مصنفة لدرجة حرارة 0 إلى +70 درجة مئوية. هل يمكن استخدامها في خزانة تحكم حيث قد تكون درجات الحرارة أعلى؟
نطاق التشغيل 0-70 درجة مئوية ينطبق على درجة حرارة التشغيل الداخلية للبطاقة، والتي يتم تحديدها بواسطة درجة الحرارة المحيطة داخل هيكل الكمبيوتر بالإضافة إلى التسخين الذاتي للبطاقة (2.0 واط).
تعتبر درجات حرارة خزانة التحكم التي تتجاوز +50 درجة مئوية شائعة في الصيف أو في حاويات سيئة التهوية — إذا كان الكمبيوتر الذي يحتوي على البطاقة موجودًا داخل خزانة كهذه، فقد تتجاوز درجة حرارة الكمبيوتر الداخلية تصنيف البطاقة وتسبب مشاكل في الموثوقية.
للبيئات ذات درجات الحرارة العالية، يجب تثبيت البطاقة في حاوية كمبيوتر مهواة بشكل منفصل أو مكيفة الهواء، أو يجب استخدام منصة كمبيوتر صناعية بديلة ذات تصنيف حراري مناسب.
س 5: منفذ RS-485 لديه حماية من الاندفاعات مصنفة لـ Ipp = 100 أمبير. هل هذا يحمي من ضربات البرق المباشرة لكابل PROFIBUS؟
تم تصميم دائرة الحماية من الاندفاعات للانتقالات الموصلة التي تسافر على طول دروع الكابلات وموصلات الإشارة — نوع الاندفاع المستحث في مسارات الكابلات بالقرب من معدات الطاقة أو الدخول إلى مبنى من تركيب كابل خارجي.
تصنيف Ipp = 100 أمبير (10/700 ميكروثانية) يغطي تيارات الاندفاع النموذجية لهذه السيناريوهات.
ضربات البرق المباشرة للكابل أو مسار الكابل تنطوي على مستويات طاقة أعلى بكثير تتجاوز تصنيف دائرة الحماية.
بالنسبة لمقاطع PROFIBUS التي تعمل في الخارج أو بين المباني، يجب تركيب واقيات اندفاع مخصصة عند نقاط دخول المبنى بالإضافة إلى الحماية المدمجة في البطاقة.
