| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

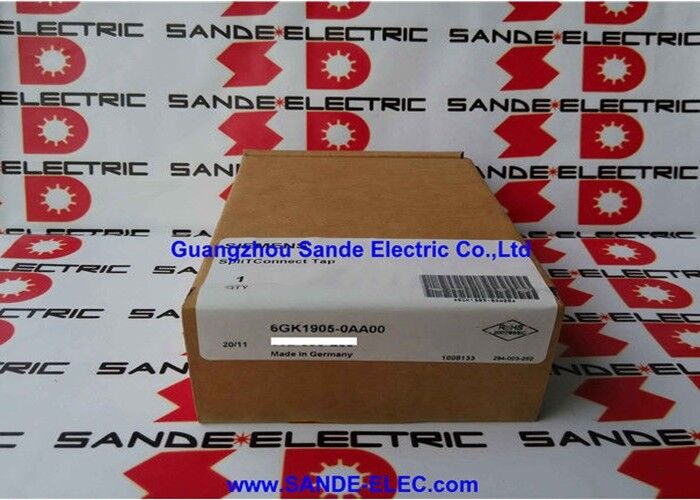

| رقم الموديل | 6GK1905-0AA00 |
الـسيمنز 6GK1905-0AA00هو PROFIBUS PA SpliTConnect TAP عقدة اتصال الميدان التي تقوم بتفرع أدوات العملية الفردية من كابل الجذع الرئيسي PROFIBUS PA دون قطع أو ربط أو قطع الجذع.
يتم تركيب كل TAP في النقطة على طول كابل الجذع حيث هناك حاجة إلى اتصال جهاز الميدان.يستخدم تكنولوجيا تحويل العزل لثقب عزل الكابلات والاتصال مع الموصلات، وتوفر نقطة اتصال موحدة للجهاز الميداني.
النتيجة هي تجميع قطاع PROFIBUS PA منظم ومتسق وقوي ميكانيكياً يربط معدادات التدفق، أجهزة نقل الضغط، مقاييس المستوى، أجهزة استشعار درجة الحرارة،وأجهزة التحليل إلى الحافلة الميدانية الرقمية مع جزء صغير من الوقت والمخاطر التي تتطلبها الأسلاك التقليدية لـ T-box أو junction box.
PROFIBUS PA هو نوع أجهزة المعالجة من عائلة PROFIBUS fieldbus ، موحد في الطبقة المادية بواسطة IEC 61158-2 ومستخدم على نطاق واسع في النفط والغاز والكيماويات والصيدلة ،علاج المياه، ومعالجة الأغذية والمشروبات منذ منتصف التسعينيات.
إنه ينقل الاتصالات الرقمية عند 3125 kbit/s over a two-wire cable that simultaneously powers the field instruments — replacing the conventional 4-20mA analog wiring one-for-one on the same two-wire runs while adding bidirectional digital communication، تشخيص الأجهزة ، الوصول إلى المعلمات ، والقدرة على توصيل أجهزة متعددة إلى زوج واحد من الكابلات بدلاً من تشغيل كابلات فردية إلى كل أداة.
آلية توصيل TAP العازلة هي مفتاح كفاءة تركيبها.
يمر كابل الجذع PROFIBUS PA زوج من الأسلاك الملتوية محمي من خلال جسم TAP دون أن يتم قطعها. عندما يتم إغلاق TAP،جهات الاتصال IDC لها اختراق من خلال العزل الخارجي للكابل والغلاف للاتصال مع موصلات الإشارة، لإنشاء كل من الاتصال الكهربائي والاحتفاظ الميكانيكي في وقت واحد.
لا إزالة، لا القماش، لا إزالة، لا مفك المسامير يتم الاتصال بالكامل عن طريق العمل الميكانيكي لإغلاق TAP.
هذا التناسق مهم: اتصالات IDC مصنوعة بشكل صحيح للمواصفات تنتج نفس مقاومة الاتصال الموثوق بها في كل مرة،حيث أن الاتصالات اليدوية والمحطة المسمارية تعتمد بشكل كبير على تقنية المثبت.
| المعلم | القيمة |
|---|---|
| طريقة الاتصال | تحريك العزل (IDC) ، بدون خلع الكابلات |
| معدل البيانات | 31.25 كيلوبيت/ثانية |
| الحماية | IP67 |
| الأبعاد (H × W × D) | 54×84×49ملم |
| درجة الحرارة المحيطة | -40 إلى +85 درجة مئوية |
| المواد | البلاستيك |
| التصميم | خالية من السيليكون |
| التثبيت | الحائط / DIN السكة الحديدية |
| محتويات العبوة | 10 وحدات لكل علبة |
| الوزن (10 علبة) | 2.29 كجم |
| بلد المنشأ | ألمانيا |
| الوضع | المنتج النشط |
The IP67 rating of the SpliTConnect TAP certifies that the assembled device resists complete ingress of dust (IP6X — dust-tight) and withstands temporary submersion in water up to 1 metre depth for 30 minutes (IPX7).
This level of protection makes the TAP suitable for direct field mounting at instrument connection points in process plant environments without requiring an additional protective enclosure over the connection node itself.
توفر مصانع المعالجة مجموعة واسعة من الضغوط البيئية للمكونات المثبتة في الميدان.والغمر في بعض الأحيان من خنادق المعدات.
يمكن غسل مناطق العمليات الداخلية في المصانع الكيميائية بانتظام بالماء المضغوط لتنظيف النظافة أو السلامة ، ويصل رش المياه المرتبط به إلى جميع الأسطح المعرضة.
The IP67 rating covers both these scenarios — the TAP's sealed housing prevents water and contaminants from reaching the internal connection points during normal cleaning and inclement weather conditions.
يمتد نطاق درجة حرارة التشغيل من -40 إلى +85 درجة مئوية من بيئة TAP المستخدمة إلى ما وراء النطاقات الصناعية النموذجية.
في درجة الحرارة -40 درجة مئوية، تبقى TAP تعمل في المنشآت الخارجية القطبية دون حجرات ساخنة. في + 85 درجة مئوية، فإنه يتحمل ارتفاع درجات الحرارة المحيطة في مناطق العملية بالقرب من المفاعلات، ومبادلات الحرارة،ومعدات ذات درجة حرارة عالية مماثلة دون الحاجة إلى التظليل أو العزل الحراري.
تعكس المجموعة الواسعة تركيز محطة العمليات في سيمنز لنظام SpliTConnect يجب أن تبقى أدوات العملية في اتصال عبر الحرارة الموسمية والمتطرفة في العملية ،وبنية تحتية الاتصال يجب أن تتوافق مع التصنيف البيئي للمعدات.
يتم تحديد 6GK1905-0AA00 على أنها خالية من السيليكون ، مما يعني أن المواد المستخدمة في الغطاء والأختام والمكونات لا تحتوي على مركبات السيليكون.
هذا شرط خاص للمنشآت في مجال تصنيع الأدوية ومعالجة الأغذية والمشروبات،عندما تكون تلوث السيليكون في تيار المنتجات مشكلة في جودة المنتج والتشريعات.
مركبات السيليكون يمكن أن تنتقل من مواد الختم والغلافات إلى الأسطح التي تتصل بسوائل المعالجة أو المكونات أو تعبئة المنتج ،ويمكن أن يكون من الصعب اكتشاف التلوث الناتج ويمكن أن يؤثر على اختبار جودة المنتج أو الامتثال التنظيمي.
من خلال تحديد البناء الخالي من السيليكون في جميع أنحاء ، يمكن تثبيت SpliTConnect TAP في المناطق الحساسة دون الحاجة إلى تقييم إضافي أو تدابير حماية ضد هجرة السيليكون.
بالنسبة للتطبيقات الصيدلانية التي تعمل فيها المنشأة بموجب FDA أو GMP في الاتحاد الأوروبي أو الأطر التنظيمية المكافئة ،المواصفات الخالية من السيليكون غالباً ما تكون شرط شراء يتم التحقق منه ضد وثائق المورد.
تفاصيل المنتج 6GK1905-0AA00 تحدد صراحة هذه الخصائص، مما يسهل تأهيل المكون للبيئات المنظمة.
6GK1905-0AA00 TAP يتناسب مع النظام الإيكولوجي الكامل لجميع الحافلات الميدانية المهيكلة:
الـكابل الجذع(كابل PROFIBUS PA FC، من نوع Siemens أو ما يعادله) يمتد من مقبل DP / PA في رأس القطاع إلى الطرف الأخر من الطرف ،مع TAPs الفردية المرفقة في كل موقع جهاز الميدان على طول طولها.
تقسيم TAPs(هذه الوحدة) تتصل في نقطة الإقلاع من كل أداة على طول الجذع. كل TAP تستوعب كابل الجذع المرور من خلال والانخفاض من الجذع إلى الأداة الفردية.
يمكن أن تستخدم اتصالات العجلة واجهة المرفق الدائري القياسية M12 (مع إدخالات منفذ SpliTConnect M12) أو الاتصال المباشر بالمحطة.
مقترحات القيود(6GK1905-0AB00) تمكين توبولوجيات نقطة الفرع أو نقطة محايدة عن طريق توصيل مجموعتين أو أكثر من TAP في عقدة مركزية.إنشاء الهياكل النجمية أو الجزء الهجين المستخدمة عندما يتم تجميع الأدوات جغرافياً.
(تقسيم الاتصالات) (المُنهي)(6GK1905-0AE00 للمناطق الآمنة ، 6GK1905-0AD00 للمناطق Ex) أغلق كلا الطرفين الماديين من كابل القطعة المجمعة بشبكة النهاية المطلوبة 100Ω / 1μF.
معًا، هذه المكونات تشكل شريحة PROFIBUS PA التي يمكن تجميعها مسبقًا، واختبارها في الورشة،ويتم تثبيتها في الميدان مما يقلل من أخطاء الانتهاء من الميدان ويسمح بإعادة تكوين القطاع بسهولة عندما يتغير تخطيط المصنع أثناء التشغيل أو التوسع.
س1: تستخدم TAP تقنية تحريك العزل. هل يؤدي ذلك إلى تلف الكابل الجذعي بشكل دائم ، أو هل يمكن إعادة استخدام الكابل الجذعي إذا تم إزالة TAP؟
اتصالات IDC تخترق عزل الكابل وتتواصل مع الموصل.
بينما يمكن إزالة الاتصال جسدياًعزل ثقب في نقطة الاتصال السابقة يمثل نقطة ضعيفة محتملة لدخول الرطوبة ويجب أن تكون مغلقة أو استبدال قسم الكابل إذا تم إزالة TAP بشكل دائم.
في الممارسة العملية ، نادراً ما يتم إزالة TAPs SpliTConnect من القطاع بمجرد تثبيته إذا تغير موقع الأداة ، يتم إجراء اتصال TAP جديد في الموقع الجديد ويتم تغطية TAP القديمة.
تم تصميم مفهوم IDC للتركيب الدائم في الميدان بدلاً من إعادة الاتصال بشكل متكرر في نفس نقطة الكابل.
السؤال 2: يتم تصنيف TAP إلى + 85 درجة مئوية. هل ينطبق هذا على درجة حرارة البيئة ودرجة حرارة سطح الكابل؟
يشير التصنيف إلى درجة حرارة الهواء المحيطة في موقع تثبيت TAP.
يحمل كابل الجذع نفسه إشارة 31.25 كيلوبيت / ثانية ويعطي الطاقة لأجهزة الميدان
يتم تحديد درجة حرارة الكابل في التشغيل العادي في المقام الأول عن طريق درجة حرارة البيئة بدلا من التسخين الذاتي.
ومع ذلك ، إذا تم تركيب TAP على سطح ساخن (أنبوب أو جدار وعاء أو سطح معدات) يقود الحرارة إلى TAP فوق درجة حرارة الهواء المحيط ،درجة حرارة التشغيل الفعلية لـ TAP ستكون أعلى من القراءة المحيطة ويجب تقييمها مقابل الحد الأقصى + 85 درجة مئوية.
السؤال 3: هل يمكن استخدام SpliTConnect TAP في منشآت PROFIBUS DP، أم فقط PROFIBUS PA؟
تم تصميم SpliTConnect TAP خصيصًا لـ PROFIBUS PA ، والتي تعمل بسرعة 31.25 كيلوبايت / ثانية باستخدام الطبقة الفيزيائية لتحويل التيار IEC 61158-2 عبر كابل سلكي. PROFIBUS DP operates at completely different data rates (up to 12 Mbit/s) using a voltage-mode RS-485 physical layer over a different cable type with different characteristic impedance (150Ω for PROFIBUS DP vs 100Ω for PROFIBUS PA).
تم تحسين هندسة اتصال IDC لـ SpliTConnect TAP وخصائص المعوقة ومعالجة الإشارة للكابل PROFIBUS PA فقط ويجب عدم استخدامها مع كابل PROFIBUS DP.
س4: أبعاد TAP هي 54 × 84 × 49 ملم. كيف يتم تركيبها جسديًا على كابل PROFIBUS PA؟
يمر الكابل الرئيسي من خلال فتحة دخول الكابل في غطاء TAP عندما يتم تجميع الغطاء حول الكابلالاتصالات IDC تشارك الموصلات الكابل عن طريق ثقب العزل كما يتم إغلاق السكن وتأمين.
يمكن بعد ذلك تركيب TAP المجتمعة على الجدار (باستخدام أدوات التثبيت على الغطاء) أو تركيبها على قاطرة DIN مع محول قاطرة DIN مناسب.
التثبيت مستقل عن اتصال الكابل الكابل نفسه ليس محملًا في التثبيتويجب تأمين TAP إضافية إلى سطح التثبيت لتجنب الإجهاد الميكانيكي على الكابل في نقطة اتصال IDC.
السؤال 5: كم عدد أجهزة الميدان التي يمكن توصيلها عبر TAP SpliTConnect واحد، وما هو أقصى طول العض من TAP إلى الجهاز؟
يوفر كل SpliTConnect TAP نقطة اتصال واحدة لجهاز ميداني واحد (أو لعقدة SpliTConnect المربطة التي تتصل بقطاع فرعي متفرع).
بالنسبة لأدوات متعددة في نفس الموقع المادي ، يمكن أن تكون TAPs متعددة في سلسلة أو متصلة عن طريق مقبل.
The maximum spur length from the trunk (TAP) to an individual instrument depends on the segment configuration and the number of instruments — the PROFIBUS PA specification defines a total segment current budget and cable length budget that must be observed.
كإرشاد عملي، يجب أن لا تتجاوز الدبابيس الفردية للأدوات عادة 30 مترًا للتكوينات القياسية للقطاعات، ويتم الحد من طول كابل الجذع الإجمالي (حتى 1 متر) ،900 متر لقطاع PA القياسي مع 32 أداة) يجب احترامها في مجموعة القطاع بأكملها.
