| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

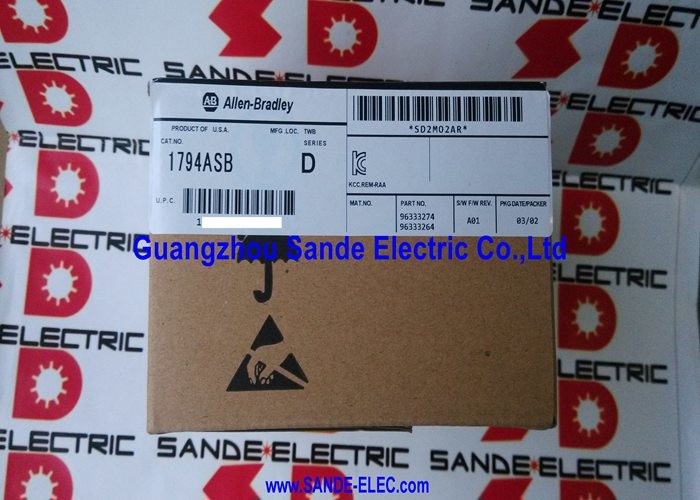

| رقم الموديل | 1794ASB |
كل مجموعة FLEX I/O تبدأ بوحدة محول. إنها واجهة الاتصال بين وحدات I/O على FlexBus وشبكة نظام التحكم. بدون محول،وحدات الإدخال والإخراج لا تمتلك مسار اتصال إلى PLC.
1794-ASB هو المتغير الإدخالي / الخارجي عن بعد (RIO). يربط بنكًا يصل إلى ثمانية وحدات FLEX I / O بشبكة إدخالي / خارجي عن بعد شبكة إدخالي / خارجي متسلسلة تستخدم مع أنظمة تحكم PLC-5 و SLC-500.يترجم المكيف بين FlexBus (الجهاز الخلفي المحلي الذي يربط وحدات FLEX I / O) وكابل RIO ، حيث يحمل بيانات I / O في كلا الاتجاهين في كل دورة تحديث الماسح الضوئي.
بالنسبة للتركيبات المبنية حول أجهزة تحكم PLC-5 أو SLC-500 القديمة مع شبكات إدخال/خروج عن بعد،1794-ASB هو المحول الذي يسمح لـ FLEX I / O بالمشاركة في نفس الشبكة جنبا إلى جنب مع أقدم 1771 رفات I / O الثابتة أو أجهزة RIO الأخرى المتصلة.
| المعلم | القيمة |
|---|---|
| الشبكة | إدخال/إخراج عن بعد (RIO) |
| قدرة الوحدة | ما يصل إلى 8 |
| فولتاج التغذية | 19.2 ∙ 31.2 فولت DC |
| تفريغ السلطة | 4.6W |
| التعامل مع | القياسية، المدمجة، التكميلية، القياسية-32، التكميلية-32 |
| FlexBus Connector | بما في ذلك |
| المؤشرات | بما في ذلك |
| الوزن | 0.17 كجم |
تم بناء شبكات الإدخال والإخراج عن بعد حول اتفاقيات معينة لإدخال وإخراج التي تطورت على مدى حياة منصات PLC-5 و SLC-500.يدعم 1794-ASB جميع طرق التوجيه الخمسة التي تم التعرف عليها من قبل هؤلاء المراقبين:
القياسية:تنسيق RIO الكلاسيكي للاتصال. كل عنوان رف يرسم خرائطًا لبيانات الإدخال / الإخراج إلى كلمات الصورة المدخلة والمخرجة البالغة 16 بت.
ميكانيكية:خريطة صورة أكثر تكثيفًا تستخدم مساحة التعامل بكفاءة عندما تكون أعداد وحدات الإدخال / الإخراج صغيرة.
التكميلي:تغيير يسمح لكل من البيانات المدخلة والمخرجة بمشاركة عنوان رف في ترتيب مكمل.
المعيار 32 والمعيار التكميلي 32:التوجيه الممتد لتنسيقات الصور 32 بت المستخدمة في تكوينات PLC-5 ذات السعة العالية.
يتم تعيين وضع التعامل مع المحول بواسطة مفاتيح DIP أو مختارات دوارة على 1794-ASB. عند استبدال محول موجود في نظام تشغيل،التطابق بين عنوان ووضع الإعدادات إلى الأصلي أمر ضروري عدم التطابق يسبب الماسح الضوئي إلى خريطة خاطئة لبيانات الإدخال / الإخراج، والتي يمكن أن تنتج ردود البرنامج غير صحيحة.
نظام PLC-5 مع قطرات I/O موزعة:جهاز تحكم PLC-5 يستخدم شبكة إدخال / إخراج عن بعد للوصول إلى نقاط إدخال / إخراج في محطات آلة متعددة.كل محطة لديها محول 1794-ASB لإنهاء كابل RIO وما يصل إلى ثمانية وحدات FLEX I / O للاتصالات المحلية I / Oيرسّم ماسح PLC-5 إدخال/إخراج كل محطة إلى جدول الصور الخاصة بها.
SLC-500 مع توسيع FLEX I/O:تمدد SLC-5/04 مع وحدة ماسح RIO 1747-SN I / O إلى محطة بعيدة عبر 1794-ASB.ما يصل إلى ثمانية وحدات FLEX I / O التناظرية والرقمية في المحطة البعيدة تجلب وصول SLC I / O إلى ما وراء الرف المحلي.
استبدال الصيانة للمحطات القائمة المتصلة بشبكة RIO:إذا فشل جهاز 1794-ASB في محطة إدخال/إخراج موزعة تعمل، فإن محطة 1794-ASB بديلة، تم تكوينها بنفس العنوان ونمط التعامل مع الأصلي،يعيد الاتصال بين المحطة ومسحات PLC دون إعادة تكوين الشبكة.
السؤال 1: إلى أي كابلات وشبكات شبكة RIO يتصل جهاز 1794-ASB؟
يتم توصيل 1794-ASB بـ Belden 9463 أو كابل محوري ثنائي محمي معادل يستخدم لشبكات I / O عن بعد (الأنابيب الزرقاء أو ما يعادلها).يتواصل مع أي ماسح إدخالي / خريجي عن بعد مع معالجات PLC-5 مع منافذ RIO مدمجة، SLC-5/02 و 5/03 مع RIO المضمنة ، SLC-5/04 و 5/05 عبر ماسح 1747-SN ، أو وحدات ماسح RIO مستقلة. يتم تعيين معدل البود على 1794-ASB لتتناسب مع سرعة الماسح المحمولة (57.6K ، 115.2K، أو 230.4K باود).
السؤال 2: كيف يتم تكوين إدخال/إخراج العناوين على 1794-ASB؟
يتم تعيين عنوان الدرج ونمط التوجه عبر مفاتيح غمر دوارة أو القفزات على جسم المحول. رقم الدرج (عادة 1 ′′ 7 في شبكة PLC-5 القياسية) ، المجموعة الابتدائية (0, 2 ، 4 ، 5 ، 6 ، 7 ، 7 ، 7 ، 8 ، 9 ، 9 ، 10 ، 10 ، 10 ، 10 ، 10 ، 10 ، 10 ، 10 ، 10 ، 10 ، 11 ، 11 ، 11 ، 12 ، 12 ، 12 ، 12 ، 13 ، 13 ، 14 ، 14 ، 14 ، 15 ، 15 ، 15 ، 16 ، 16 ، 16 ، 18 ، 18 ، 18 ، 18 ، 19 ، 19 ، 19 ، 19 ، 19 ، 19 ، 19 ، 20 ، 20 ، 20 ، 20 ، 20 ، 20 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21 ، 21أو 6 اعتمادا على مكملة الوحدة)يجب أن تتطابق جميع إعدادات إعدادات الإدخال / الإخراج في جهاز فحص PLC.يؤدي الإعداد الخاطئ إلى فشل الاتصال أو عدم مواءمة بيانات الإدخال / الإخراج.
السؤال 3: هل يمكن استبدال 1794-ASB بمحول 1794-AENT EtherNet / IP على نفس FlexBus؟
وصلة FlexBus متوافقة جسديًا بين محولات FLEX I / O ، ولكن نوع محول مختلف يغير واجهة الشبكة بالكامل.استبدال 1794-ASB (RIO) بـ 1794-AENT (EtherNet / IP) يتطلب أن يدعم PLC التحكم مسح EtherNet / IP I / O ويتطلب إعادة تكوين I / O كامل في برنامج PLCإنه ليس بديلاً مباشراً للجهاز الإضافي، إنه هجرة للشبكة تتطلب عمل هندسي.
السؤال 4: كم وحدة إدخال / إخراج FLEX يمكن أن يدعمها 1794-ASB ، وأي أنواع؟
يدعم 1794-ASB ما يصل إلى 8 وحدات FLEX I / O على FlexBus. تتضمن الوحدات المتوافقة المدخلات الرقمية من سلسلة 1794 ، والمخرجات الرقمية ، ومخرجات المرور ، والمخرجات التناظرية ، والمخرجات التناظرية ،و وحدات التناظرية المختلطةكل وحدة تضيف إلى عدد الإدخالات والإخراجات الإجمالي؛ الحد الذي يبلغ ثمانية وحدة هو القيود المضادة للأجهزة.مساحة العناوين المتاحة في وضع العناوين المختار قد تحد من العدد الإجمالي للوحدات قبل الوصول إلى الحد المادي لثمانية وحدات.
السؤال 5: هل مازال 1794-ASB في الإنتاج النشط؟
إن 1794-ASB هو منتج قديم متوافق مع النظام البيئي للمتحكم PLC-5 و SLC-500 القائم على RIO ، والذي هو نفسه في مرحلة متأخرة من دورة الحياة.يظل المحول متاحًا من خلال قنوات قطع الغيار الصناعية لصيانة الأنظمة المثبتةبالنسبة لتصاميم الأنظمة الجديدة، فإن مُحولات FLEX I/O الحالية مع واجهات EtherNet/IP (1794-AENT) أو ControlNet هي اتجاه المنصة الحالي.
