| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A02B-0321-B500 |

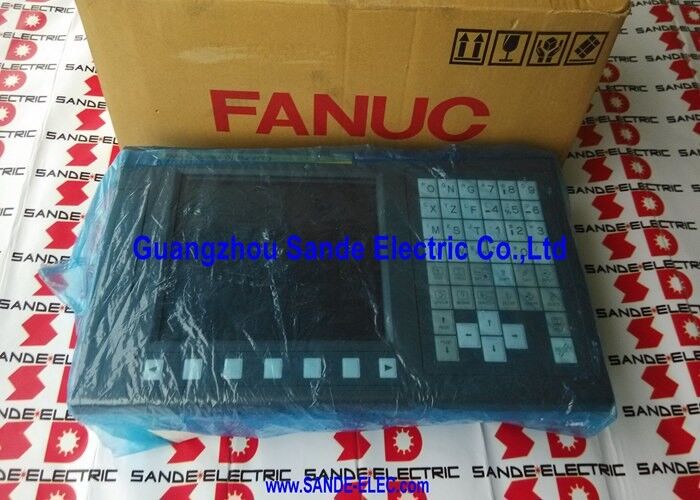

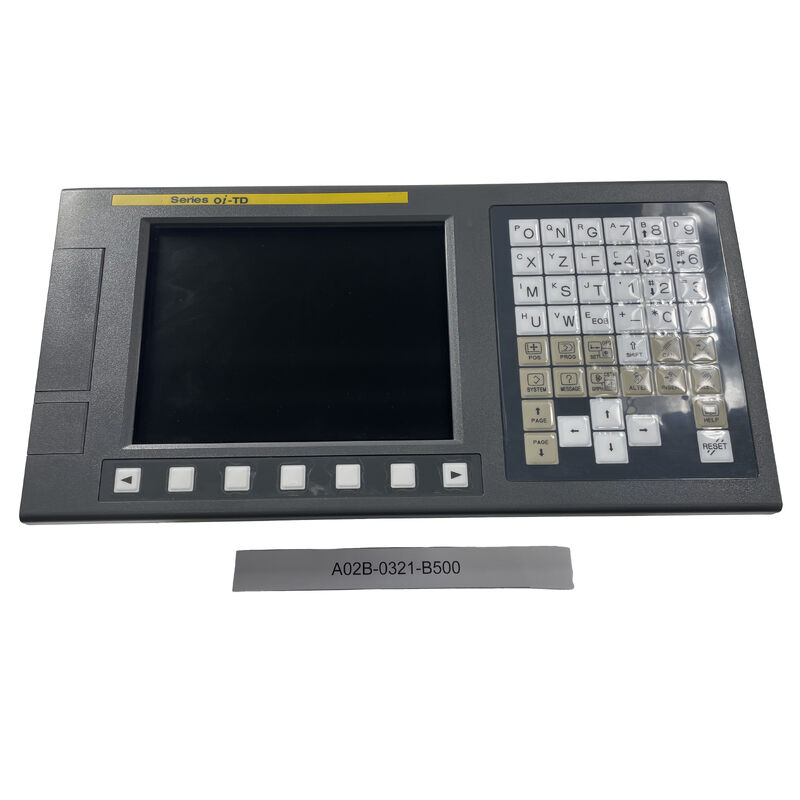

A02B-0321-B500 هو وحدة تحكم CNC من FANUC مصممة لتحكم محور أداة الآلة.في جوهرها هي القدرة على تنسيق ما يصل إلى ثلاثة محاور في وقت واحد.
يفسّر جهاز التحكم برامج G-code ، ويحل هندسة مسار الأداة ، ويخرج أوامر الموقع إلى محركات الخدمة المتصلة.يتم دعم الاندماج الخطي والدائري نوعين أساسيين من حركة CNC . التداخل الخطي يدفع الأداة في خط مستقيم بين نقطتين بمعدل تغذية محدد. التداخل الدائري يدفع الأداة على طول قوس محدد بواسطة نصف قطره ونقطة النهاية. معا،هذان النوعان من الحركة تغطي النطاق الكامل من المعيار 2.5D طحن وتحويل الملفات الشخصية.
| المعلم | القيمة |
|---|---|
| العرض | 8شاشة LCD ملونة |
| المحاور المسيطرة | ما يصل إلى 3 |
| ذاكرة البرنامج | 512KB |
| إبطال سرعة التغذية | 0 ٪ 150 في خطوات 10 ٪ |
| التداخل | خطية و دائرية |
| التوافق مع الخدمة | سلسلة βi (A06B-6073 / A06B-6079) |
| الاتصال | USB + Ethernet |
| القوة | 24 فولت DC |
| الأبعاد | 13"H × 22"W × 10"D |
| الوزن | 4.54 كجم |
واجهات البيانات تلبي احتياجات تشغيلية مختلفة:
USB:نقل البرامج المباشر من ذاكرة USB أو جهاز كمبيوتر متصل. يمكن تحميل البرامج أو حفظها أو نقلها دون بنية تحتية للشبكة.مفيدة في بيئات العمل حيث يتم إعداد البرامج على جهاز كمبيوتر مكتبية وتحقيقها إلى الجهاز على محرك أقراص USB.
الايثنتر:الاتصال بالشبكة لعمليات DNC (التحكم العددي المباشر) برامج البث من خادم إدارة البرامج ومراقبة حالة الجهاز عن بعد.في بيئات الإنتاج مع العديد من الآلات، تتيح اتصال إيثيرنت إدارة البرامج المركزية.
مركز التصنيع الرأسي:يستخدم مركز التصنيع الرأسي ذو 3 محاور A02B-0321-B500 كوحدة CNC الخاصة به. يعمل جهاز التحكم على محاور X و Y و Z عبر ثلاثة مكبرات خدمة من سلسلة βi.يتم تحميل البرامج عبر Ethernet من خادم DNC، ويقوم مشغل الآلة بتعديل سرعة التغذية أثناء أول عملية معالجة باستخدام أجهزة التحكم.
محرك التشغيل الحاسوبي (محاور Z + X + C):يستخدم مركز الدوران A02B-0321-B500 للتحكم في المحور Z (طولياً) و X (عبر) و C (مؤخرة). يتعامل التداخل الخطي مع الدوران المستقيم.التداخل الدائري ينتج الانتقالات الشوكية والقطر في كتلة برنامج واحدة.
تعديل CNC:أداة آلة قديمة مع وحدة CNC معطلة يتم تجهيزها مع A02B-0321-B500.ومطابقة سلسلة βi تجعلها مناسبة لتركيبات التجديد حيث يتم الاحتفاظ بنظام الخدمة الحالي للآلة.
س1: ما هو أقصى طول للبرنامج الذي يمكن أن يحتفظ به A02B-0321-B500 في 512KB؟
512 كيلوبايت من ذاكرة برنامج CNC تخزن حوالي 512،000 حرف من رمز البرنامج. يستخدم برنامج مركز التصنيع النموذجي مع 100 كتلة من رمز G ما يقرب من 1000 إلى 5000 حرف.512KB تستوعب في أي مكان من 100 إلى 500 برنامج نموذجي في وقت واحد، أو برنامج تحديد طول طويل جداً يتم تحميله عبر DNC لتنفيذه مباشرة من ذاكرة جهاز التحكم.
السؤال 2: هل يمكن لـ A02B-0321-B500 التحكم بأربعة محاور أو أكثر؟
يتم تحديد A02B-0321-B500 لنسبة تصل إلى 3 محاور مُتحكم بها. يقتضي إضافة محور 4 إضافة متغير تحكم CNC مصنّف لقناة المحور الإضافية. إذا كانت الآلة تتطلب محور 4 أو 5،التحقق من عدد المحاور لمجموعة A02B المحددة قبل الطلب.
السؤال 3: ما هي أنواع المشفرات التي يدعمها A02B-0321-B500؟
ويدعم جهاز التحكم ملفات تشفير إضافية، وهي معيار على محركات FANUC βi.الملفات الترميزية الإضافية توفر ردود فعل عن الموقف بالنسبة لنقطة مرجعية تم تحديدها عند تشغيل الطاقة (الموقف الرئيسي)إذا كان التطبيق يتطلب الاحتفاظ بالموضع المطلق عبر دورات الطاقة دون توجيه، يجب تحديد خيار تشفير مطلق مع اختيار محرك الخدمة.
السؤال 4: هل يتم استخدام منفذ Ethernet فقط لدمج شبكة الآلة أو نقل البرامج؟
واجهة Ethernet تدعم كل من نقل البرامج ودمج الشبكة.يمكن للمتحكم استلام البرامج من خادم DNC عبر اتصال Ethernet يتم بث البرامج إلى CNC في الوقت الحقيقي أو تخزينها في ذاكرة CNCلدمج الشبكة، يمكن الوصول إلى حالة الجهاز، بيانات الإنذار، وعدد الإنتاج من قبل أجهزة الكمبيوتر الشخصية أو أنظمة MES المتصلة باستخدام وظائف الاتصال المفتوحة من FANUC.قدرات بروتوكول الشبكة المحددة تعتمد على خيارات برنامج CNC المثبتة.
السؤال 5: ما هي وظيفة تحويل سرعة التغذية ومن يتحكم بها؟
تحويل سرعة التغذية هو ضبط المشغل في الوقت الفعلي لسرعة التغذية المبرمجة للقطع ، يتم تطبيقها عبر مفتاح دوار أو عدادات الركض على لوحة تحكم الآلة. عند 100٪ ،يقوم جهاز التحكم بتنفيذ معدل التغذية المطلوب في برنامج G-code بالضبط. عند 50٪ ، تتحرك الأداة بنصف السرعة المبرمجة. عند 150٪ ، تتحرك بسرعة 1.5x من السرعة المبرمجة. التجاوز هو تعديل مؤقت للمشغل. لا يغير البرنامج.A02B-0321-B500 يدعم 0٪ إلى 150٪ تجاوز في 10٪ خطوات.
