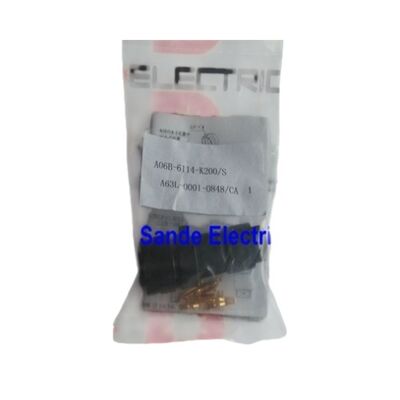

موصل جانب المشفر FANUC A06B-6114-K200S / A63L-0001-0848CA

10 سن | مدخل مستقيم | قابس تغذية راجعة للمحرك | متوافق مع محركات السيرفو سلسلة Alpha i

الموصل الذي يكمل حلقة التغذية الراجعة

يعتمد كل نظام سيرفو CNC من FANUC على سلسلة اتصالات واحدة غير منقطعة: من وحدة تحكم CNC، عبر مضخم السيرفو، نزولاً عبر كابل المشفر، وإلى المرمز النبضي المدمج في المحرك. هذه السلسلة موثوقة فقط بقدر أضعف اتصال مادي بها. الموصل A06B-6114-K200S - والذي يُشار إليه أيضًا بالرقم المكون FANUC A63L-0001-0848CA - هو قابس موصل جانب المشفر الذي يشكل الواجهة الحيوية بين كابل التغذية الراجعة للمشفر ومحرك السيرفو.

هذه هي الموصلات التي تتلف أثناء الصيانة، أو تتآكل بعد سنوات من التعرض للسوائل، أو ببساطة تتآكل بسبب دورات تجميع الكابلات المتكررة. وجود البديل الصحيح في متناول اليد يعني حل خطأ التغذية الراجعة في دقائق، وليس أيامًا.

نظرة عامة على المنتج

CA مقابل CB - متغيران، هدف واحد

تأتي عائلة A63L-0001-0848 في تكوينين لخروج الكابل. متغير CA (هذا الموصل) يخرج الكابل بشكل مستقيم على طول محور جسم الموصل - يمتد الكابل مباشرة بعيدًا عن وجه نهاية المحرك. متغير CB يخرج بزاوية 90 درجة - ينحني الكابل بعيدًا بشكل عمودي على محور الموصل.

يعتمد أي منهما تحتاجه الآلة بالكامل على الخلوص المتاح في منفذ المشفر للمحرك. في التركيبات الضيقة حيث قد يصطدم الكابل المحوري بهيكل مجاور، فإن نمط الكوع (CB) هو الخيار العملي. حيث يكون توجيه الكابل المحوري نظيفًا وغير معاق، فإن نمط CA المستقيم هو المعيار. الخطأ في هذا أثناء الإصلاح يعني أن الكابل يتعرض لضغط ميكانيكي على جسم الموصل، مما يسرع من تدهور كل من الموصل والكابل.

ما يحمله هذا الموصل

يحمل تكوين الـ 10 مسامير جميع الإشارات المطلوبة للمرمز النبضي (المشفر) المثبت على محركات السيرفو من سلسلة FANUC Alpha i. وتشمل هذه:

• إشارات التغذية الراجعة للموضع - بيانات النبضات عالية الدقة التي تخبر مضخم السيرفو بالضبط بمكان عمود المحرك في جميع الأوقات
• خطوط النسخ الاحتياطي للبطارية - إمداد التيار المنخفض الذي يحافظ على بيانات الموضع المطلق في ذاكرة المشفر عند إيقاف تشغيل الطاقة الرئيسية (حيوي لمحركات المرمز النبضي المطلق التي تلغي الحاجة إلى العودة المرجعية عند التشغيل)
• خطوط الاتصال التسلسلي - لبروتوكول واجهة المشفر التسلسلي من FANUC المستخدم بواسطة المرمز النبضي Alpha i
• وصلات الدرع/الأرضي - ضرورية لمقاومة الضوضاء، نظرًا لأن خطوط الإشارة هذه تمتد بجوار كابلات طاقة المحرك عالية التيار في نفس قناة الكابل

يجب أن يكون كل واحد من هذه المسامير الـ 10 نظيفًا، ومثبتًا بالكامل، وآمنًا ميكانيكيًا. يمكن أن يتسبب مسمار واحد متآكل أو نقطة اتصال مدفوعة للخلف في حدوث إنذارات للمشفر، أو تغذية راجعة غير منتظمة للموضع، أو فقدان كامل للمحور - وغالبًا ما يكون عرض الخطأ متقطعًا، مما يجعل الموصل الهامشي أحد أصعب الأخطاء تشخيصًا.

محركات السيرفو والأنظمة المتوافقة

تم تصميم الموصل A06B-6114-K200S لاتصالات مشفر محركات السيرفو AC من سلسلة FANUC Alpha i، كما هو موثق في أدلة وصف محركات السيرفو من سلسلة FANUC Beta و Alpha i. تشمل سلاسل المحركات المتوافقة الموثقة حيث يظهر هذا النمط من الموصلات:

• محركات السيرفو من سلسلة FANUC Alpha i (عائلات αiS و αiF)
• محركات السيرفو من سلسلة FANUC Beta i (βiS series - حيث يتم تحديد اتصالات المحور L و M لوحدات مضخم الصوت A06B-6114-H304 والمضخمات ذات الصلة)
• محركات السيرفو من FANUC المستخدمة مع وحدات مضخم الصوت SVM من سلسلة αi (سلسلة A06B-6114)
• محركات السيرفو الروبوتية في وحدات تحكم الروبوتات FANUC التي تستخدم أنظمة السيرفو القياسية القائمة على FSSB

يتزاوج الموصل مع تجميع كابل جانب المضخم المقابل من خلال آلية غلاف معدني قياسية قابلة للقفل، مما يوفر استمرارية كهربائية واحتفاظًا ميكانيكيًا ضد الفصل العرضي.

متى يظهر هذا الموصل في أمر عمل

في ورشة آلات مزدحمة، يظهر هذا الموصل عادة في ثلاثة سيناريوهات:

استبدال الكابل المخطط له. تتمتع كابلات المشفر بدورات حياة مرنة محددة. عند استبدال تجميع كابل مشفر قديم، يأتي الموصل جانب المحرك معه - أو يتم استبداله بشكل منفصل إذا كان جسم الكابل لا يزال صالحًا ولكن نهاية الموصل قد تعرضت للتلف.

ضرر الاصطدام أو الضرر الميكانيكي. يمكن أن يتلف جسم الموصل بسبب اصطدام الآلة الذي يشد كابل المشفر، أو يدفع المسامير للخلف في الغلاف، أو يكسر الغلاف القابل للقفل. بدلاً من استبدال مسار الكابل بالكامل، غالبًا ما يكون استبدال موصل نهاية المحرك فقط وإعادة توصيله هو الإصلاح الأسرع والأرخص.

التآكل وتلوث نقاط الاتصال. في البيئات التي تحتوي على رذاذ سائل التبريد، يتعرض موصل المشفر عند نهاية المحرك. يوفر الغلاف المعدني والمقعد المناسب حماية ذات مغزى، ولكن على مدى سنوات الخدمة، يمكن أن يسبب تلوث نقاط الاتصال تدهور الإشارة. استبدال الموصل يعيد جودة الاتصال الأصلية.

كلمة عن البدائل والجودة

بروتوكول إشارة المشفر من FANUC حساس. يخرج المرمز النبضي بيانات تسلسلية بترددات عالية، وأي زيادة في مقاومة الاتصال، أو سعة إضافية من غلاف موصل ضعيف الحماية، أو عدم تطابق الأبعاد الذي يسمح باللعب الميكانيكي عند واجهة الاتصال سيؤدي إلى تدهور سلامة الإشارة. قد يبدو استخدام بديل متوافق من حيث الأبعاد ولكنه أقل جودة كهربائيًا أنه يعمل في البداية، ثم ينتج عنه إنذارات مشفر متقطعة تحت التمدد الحراري، أو الاهتزاز، أو بعد بضع مئات من دورات الانثناء.

بالنسبة لآلة إنتاج، فإن تكلفة موصل محدد بشكل صحيح لا تذكر مقارنة بتكلفة إصلاح متكرر أو حدث توقف غير مخطط له للمغزل.

أسئلة متكررة

س1: ما الفرق بين A06B-6114-K200S و A06B-6114-K200E؟

الفرق هو اتجاه خروج الكابل. تشير اللاحقة S إلى خروج كابل مستقيم (محوري) - يمتد الكابل بالتوازي مع محور الموصل عند خروجه من نهاية المحرك. تشير اللاحقة E إلى تكوين كوع (90 درجة) حيث ينحني الكابل بشكل عمودي. يتوافق A63L-0001-0848CA مع الإصدار المستقيم. اختر بناءً على المساحة المتاحة في منفذ المشفر لمحركك وكيفية توجيه كابل المشفر على الآلة.

س2: هل A06B-6114-K200S هو نفس الموصل المستخدم في جميع محركات السيرفو FANUC Alpha i؟

تغطي عائلة الموصلات هذه مجموعة واسعة من محركات سلسلة Alpha i و Beta i، ولكن FANUC تستخدم مواصفات موصلات مختلفة عبر أجيال وعائلات المحركات. تحقق دائمًا من التوافق مقابل وثائق المحرك الخاصة بك أو جسم الموصل الحالي على المحرك قبل الطلب. بالنسبة للمحركات في عائلتي αiS و βiS المقترنة بوحدات مضخم الصوت من سلسلة 6114، فإن A06B-6114-K200S / A63L-0001-0848CA هو موصل التغذية الراجعة جانب المحرك الموثق.

س3: هل يمكن إعادة توصيل هذا الموصل في الميدان، أم أنه يتطلب استبدال تجميع الكابل بالكامل؟

إعادة التوصيل ممكنة وهي ممارسة قياسية أثناء إصلاحات الكابلات. يتم لحام المسامير أو ربطها في غلاف الموصل، ويمكن لفني ماهر إزالة الغلاف، وإعادة تجهيز نهايات الكابل، وإعادة توصيلها. ومع ذلك، فإن جودة التوصيل - وخاصة استمرارية الدرع وعمق تثبيت المسامير - أمر بالغ الأهمية. غالبًا ما يكون الموصل المعاد توصيله بشكل سيء أسوأ من الخطأ الأصلي. بالنسبة لآلات الإنتاج، فإن استخدام كابل مجمع مسبقًا أو مجموعة موصلات جديدة يكون أكثر موثوقية بشكل عام من إعادة التوصيل في الميدان تحت ضغط الوقت.

س4: ما هي إنذارات مشفر FANUC التي تشير عادةً إلى مشكلة في الموصل بدلاً من خطأ في المرمز النبضي؟

النمط الأكثر شيوعًا للإنذار المرتبط بموصل هامشي هو إنذار متقطع SV0358 (مشفر مفصول) أو خطأ اتصال مشابه يختفي عند إعادة تشغيل الطاقة أو عند تحريك الكابل فعليًا. إن إنذار المشفر الذي يظهر باستمرار، دون أي حركة للكابل، من المرجح أن يشير إلى فشل في المرمز النبضي أو مشكلة في البطارية. إذا كان الإنذار قابلاً للتكرار عن طريق ثني الكابل بالقرب من موصل المحرك، فإن الموصل أو نهاية الكابل هو أول شيء يجب فحصه واستبداله.

س5: ما هي العلاقة بين أرقام الأجزاء A06B-6114-K200S و A63L-0001-0848CA؟

يشير كلا الرقمين إلى نفس الموصل المادي. A06B-6114-K200S هو رقم طلب مستوى نظام FANUC المستخدم في كتالوجات ملحقات المضخمات والكابلات - فهو يجمع الموصل مع سياقه كقطعة غيار معتمدة. A63L-0001-0848CA هو رقم جزء FANUC على مستوى المكون للموصل نفسه، والذي يتقاطع مع تسمية سلسلة موصل JAE الأساسية (JN2DS10SL2-R). عند الشراء من موردي ما بعد البيع من FANUC، سيحدد أي من الرقمين الجزء الصحيح، ولكن تأكد دائمًا من أن لاحقة CA (مستقيم) مقابل CB (كوع) تتطابق مع متطلبات التركيب الخاصة بك.
