| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | GE |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | IC200UEX736-D |

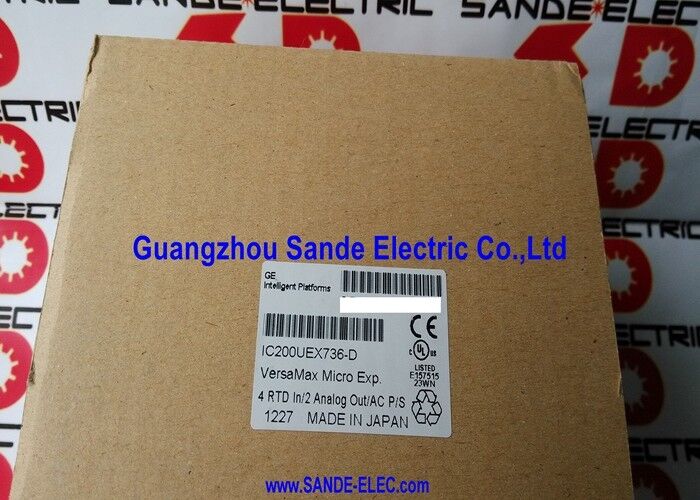

IC200UEX736-D هي وحدة توسيع RTD لمنصة VersaMax Micro PLC، مما يوفر إمكانية قياس كاشف درجة حرارة المقاومة (RTD) Pt100 إلى جانب مخرجين تناظريين - كل ذلك في تنسيق وحدة التوسيع الإضافية المدمجة التي تميز نطاق VersaMax Micro.
تعد أجهزة استشعار Pt100 RTD هي المعيار القياسي في قياس درجة حرارة العمليات الصناعية - وهي موجودة في كل قطاع بدءًا من تجهيز الأغذية إلى المصانع الكيماوية إلى أنظمة التدفئة والتهوية وتكييف الهواء (HVAC). ويعني تعيين Pt100 أن المستشعر يتمتع بمقاومة اسمية تبلغ 100 أوم عند 0 درجة مئوية، مع زيادة المقاومة خطيًا مع درجة الحرارة. يقرأ IC200UEX736-D هذا التغيير في المقاومة ويحوله إلى قيمة درجة حرارة يمكن الوصول إليها في برنامج VersaMax Micro PLC.
يغطي نطاق درجة الحرارة المغطى - من -100 درجة مئوية إلى +600 درجة مئوية - معظم متطلبات قياس درجة حرارة العمليات الصناعية القياسية. يتم تغطية تطبيقات درجات الحرارة المنخفضة مثل التخزين البارد، ومراقبة العمليات المبردة، وأنظمة التبريد في الطرف السفلي. يتم تغطية تطبيقات درجات الحرارة المرتفعة مثل مراقبة الفرن وعمليات المعالجة الحرارية ودرجات حرارة نظام البخار باتجاه الطرف العلوي من النطاق.
يوفر القسم ثنائي الإخراج مخرجات تناظرية للجهد والتيار. تعمل مخرجات الجهد على تشغيل مدخلات نقطة الضبط التناظرية على وحدات التحكم في السرعة، أو مدخلات نقطة ضبط درجة الحرارة على السخانات التناسبية، أو أي جهاز معالجة لإدخال الجهد. تخدم المخرجات الحالية (عادةً 4-20 مللي أمبير) أجهزة حلقة التيار الصناعية القياسية - الصمامات التناسبية، ومحركات الأقراص المتغيرة السرعة، وأجهزة إرسال العملية - حيث توفر مناعة الحلقة الحالية لخطأ مقاومة الكابلات نقلًا موثوقًا للإشارة عبر مسافات أسلاك أطول.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | IC200UEX736-D |
| المراجعة | د |
| نوع آر تي دي | PT100 |
| نطاق درجة الحرارة | -100 إلى +600 درجة مئوية / -150 إلى +1050 درجة فهرنهايت |
| أسلاك RTD | 2 سلك / 3 سلك |
| المخرجات التناظرية | 2 (الجهد + التيار) |
| منصة | فيرسا ماكس مايكرو |
يدعم IC200UEX736-D اتصالات Pt100 RTD ثنائية وثلاثية الأسلاك:
2-سلك:يتصل المستشعر عبر سلكين. تضيف مقاومة الكابل مباشرة إلى مقاومة المستشعر المقاسة، مما يؤدي إلى حدوث خطأ في قراءة درجة الحرارة يتناسب مع طول الكابل ومقاومته. مناسب لتشغيل الكابلات القصيرة حيث تسمح متطلبات دقة القياس بهذا الخطأ.
3-سلك:يسمح السلك الثالث للوحدة بقياس مقاومة الكابل وتعويضها. يتبع السلك الثالث نفس مسار أسلاك الإشارة، ويقيس مقاومة الكابل، وتطرح الوحدة هذا من قياس المقاومة الإجمالية. يؤدي هذا إلى تقليل خطأ مقاومة الكابل بشكل كبير، مما يجعل 3 أسلاك مناسبة لتشغيل الكابلات الأطول حيث قد يؤدي السلكان إلى إزاحة قراءة درجة الحرارة غير المقبولة.
س1: كم عدد وحدات IC200UEX736-D التي يمكنها الاتصال بجهاز VersaMax Micro PLC واحد؟
تدعم منصة VersaMax Micro ما يصل إلى 4 وحدات توسعة كحد أقصى. يعتبر IC200UEX736-D بمثابة وحدة توسعة واحدة. إذا كانت هناك حاجة إلى توسيع RTD جنبًا إلى جنب مع أنواع التوسعة الأخرى (الإدخال/الإخراج المنفصل، الإدخال/الإخراج التناظري)، فإن جميع وحدات التوسيع تشترك في الحد الأقصى المكون من 4 وحدات. قم بتخطيط تكوين التوسيع ضمن هذا الحد قبل تحديد أنواع وحدات التوسيع المتعددة.
س2: ما هي دقة Pt100 التي يوفرها IC200UEX736-D؟
تعتمد دقة قياس Pt100 RTD عمليًا على دقة ADC للوحدة، وفئة RTD (فئة DIN A أو الفئة B)، وجودة الكابل. يعمل خيار الأسلاك الثلاثة على التخلص من خطأ مقاومة الكابل؛ يضيف السلكان خطأ في مقاومة الكابل يتناسب مع طول الكابل. استخدم أجهزة استشعار من الفئة A Pt100 وأسلاك ثلاثية الأسلاك للحصول على أفضل دقة في تطبيقات قياس درجة الحرارة المطلوبة.
Q3: هل يستطيع IC200UEX736-D قياس Pt1000 أو Ni100 RTDs، أو Pt100 فقط؟
تم تحديد IC200UEX736-D لأجهزة استشعار Pt100 RTD. تتمتع أجهزة Pt1000 وNi100 RTDs بخصائص مقاومة مختلفة ولا تتوافق مع وحدة تمت معايرتها لـ Pt100. بالنسبة إلى Pt1000 أو أنواع RTD الأخرى، تحقق مما إذا كانت منصة VersaMax Micro توفر وحدة توسيع بديلة تدعم نوع المستشعر المطلوب.
س4: ما هو كبل التوصيل المطلوب لتوصيل IC200UEX736-D بـ VersaMax Micro PLC؟
تتصل وحدات التوسعة VersaMax Micro بوحدة PLC الأساسية عبر كابل توسيع قصير متضمن مع الوحدة (عادةً IC200CBL501 أو ما يعادله). يقوم الكابل بتوصيل وحدة التوسعة بالوحدة الأخيرة في سلسلة التوسعة أو مباشرة بمنفذ توسيع PLC الأساسي. قم بتأكيد رقم جزء الكابل من وثائق الوحدة.
س5: أين يتم الحصول على IC200UEX736-D؟
من خلال توريد منتجات Emerson Automation Solutions (المعروفة سابقًا باسم GE Fanuc) ومن خلال ما بعد البيع VersaMax Micro - موزعي الأتمتة الصناعية والموردين الفائضين الذين تم اختبارهم. تحدد المراجعة -D إنشاء الأجهزة؛ تأكد من مراجعة D على وجه التحديد من الوحدة المثبتة إذا كانت مطابقة المراجعة مطلوبة لاستبدال التثبيت المعتمد.
