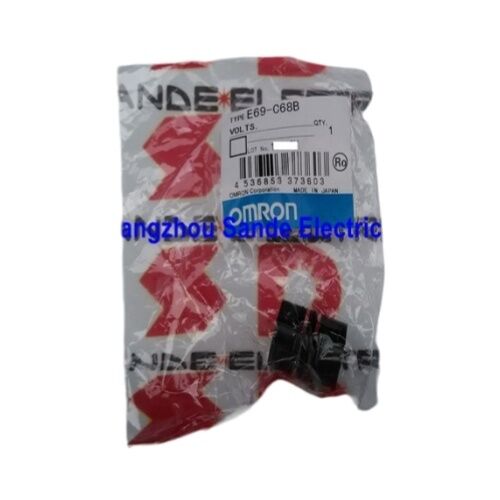

اقتران عمود Omron E69-C68B لأجهزة التشفير الدوارة - تصميم بقطر طرفي مختلف من 6 مم إلى 8 مم

رقم الجزء:E69-C68B

الشركة المصنعة:اومرون

مسلسل:ه69

يكتب:اقتران العمود — قطر نهاية مختلف

المملون:6 مم × 8 مم

مادة:PBT المقوى بالزجاج + البطانات النحاسية

امتثال:بنفايات

يبدو تركيب جهاز تشفير دوار بشكل نظيف على عمود الآلة أمرًا بسيطًا - حتى لا يتطابق قطر العمود. الاومرون E69-C68Bهي أداة التوصيل التي تحل هذه المشكلة تمامًا: ملحق توصيل عمود مصمم خصيصًا لهذا الغرض من سلسلة Omron's E69 والذي يربطعمود التشفير 6 مم إلى عمود الآلة 8 مم، مما يسمح للمهندسين بتوصيل أجهزة التشفير الدوارة من السلسلة E6 بمجموعة واسعة من المعدات دون اللجوء إلى محولات مخصصة أو حلول مرتجلة.

جزء صغير. وظيفة كبيرة.

ماذا يفعل هذا الاقتران

يحتاج كل جهاز تشفير دوار إلى اتصال ميكانيكي بين العمود الخاص به والمكون الدوار الذي يقيسه. على الورق، هذا مجرد اقتران. من الناحية العملية، هو المكون الذي يحدد ما إذا كانت تعليقات موقعك ستظل نظيفة ودقيقة على مدار آلاف ساعات التشغيل - أو تقدم اهتزازًا وتدفقًا شعاعيًا وتآكلًا مبكرًا لمحمل جهاز التشفير.

E69-C68B هو أاقتران نهاية مختلفة القطر، بمعنى أن يتحمل واحداً يقبلعمود تشفير 6 ممبينما يستوعب الطرف المقابل أرمح محرك 8 ملم. تم تصميم هذا التصميم غير المتماثل خصيصًا للحالات التي يكون فيها جهاز التشفير والعمود الذي يحتاج إلى الاقتران بأقطار مختلفة - وهو سيناريو شائع في العالم الحقيقي في التركيبات التحديثية، أو ترقيات النظام، أو تصميمات الماكينات متعددة المصادر.

المواصفات الفنية

نماذج التشفير Omron المتوافقة

تم التحقق من صحة E69-C68B للاستخدام مع سلسلة التشفير الدوارة Omron التالية:

• E6B2-C- جهاز تشفير تزايدي بقطر 40 ملم
• E6C2-C- جهاز تشفير تزايدي بقطر 50 ملم
• E6C3-C- جهاز تشفير تزايدي بقطر 50 ملم
• E6D-C- سلسلة التشفير التزايدية
• E6CP-أ— التشفير المطلق (نوع محدد موضع الكاميرا)
• E6C3-أ- سلسلة التشفير المطلقة

إذا كان التطبيق الخاص بك يستخدم أيًا من هذه الطرازات مع عمود ماكينة يعمل بقطر 8 مم، فإن E69-C68B هو ملحق Omron الصحيح للاتصال.

خيارات التصميم تستحق الفهم

هيكل من راتنج PBT المقوى بالزجاج.يصل بعض المهندسين بشكل غريزي إلى أدوات التوصيل المعدنية، ولكن بالنسبة لتطبيقات التشفير الدوارة، فإن بنية الراتنج خفيفة الوزن تكون متعمدة. يعني اقتران أقل كتلةلحظة أقل من الجمودمما يقلل من الحمل الدوراني الموجود على المحامل الداخلية لجهاز التشفير. يُترجم حمل المحمل الأقل مباشرة إلى عمر خدمة أطول لجهاز التشفير - وهو ما ينطبق بشكل خاص على المحاور التي تعكس الاتجاه بشكل متكرر أو تتسارع بشكل حاد.

البطانات النحاسية في كلا التجويفين.تتحمل نقاط المسمار المثبتة على إدخالات النحاس بدلاً من وضعها مباشرة على الجسم البلاستيكي. يعمل هذا على تركيز قوة التثبيت بشكل فعال، ويمنع تشوه التجويف بمرور الوقت، ويحافظ على الإمساك بكلا العمودين دون تطوير اللعب مع تقدم عمر أداة التوصيل.

أربعة براغي سداسية M4.اثنان لكل جانب تتحمل. يوفر التثبيت بالمفتاح السداسي ضغطًا متحكمًا ومتساويًا حول كل عمود. على عكس أدوات التوصيل التي تعمل بالاحتكاك فقط، فإن براغي التثبيت تحافظ بشكل إيجابي على أدوات التوصيل ضد السحب المحوري، وهو أمر مهم في التطبيقات التي يمكن أن يعمل فيها الاهتزاز أو تشغيل العمود على فك الضغط مع مرور الوقت.

حيث يتم استخدام هذا الاقتران

يظهر الطراز E69-C68B في أي مكان تحتاج فيه أجهزة التشفير من سلسلة Omron E6 إلى الاتصال بمعدات ذات أعمدة مقاس 8 مم:

خطوط النقل ومناولة المواد- توصيل أجهزة التشفير E6B2-C أو E6C2-C بأعمدة الأسطوانة الناقلة لتتبع السرعة والموضع

ماكينات التعبئة والتغليف— التغذية الراجعة لموضع محور التغذية حيث يكون عمود الماكينة 8 مم والمشفر 6 مم

مقاعد اختبار المحركات- تركيب أجهزة التشفير على أعمدة إخراج المحرك للتحقق من السرعة

أنظمة تحديد المواقع كام- اقتران أجهزة التشفير المطلقة E6CP-A لمعالجة الآلات لمراقبة موضع الكاميرا الدوارة

التحديثية ومشاريع الترقية- استبدال أدوات التوصيل البالية أو التالفة في تركيبات التشفير الموجودة دون تغيير جهاز التشفير أو عمود الماكينة

ملاحظة المصادر

يعد الطراز E69-C68B عنصرًا قياسيًا في الكتالوج في مجموعة ملحقات التشفير الخاصة بشركة Omron. بالنسبة للتركيبات التي تتطلب اقترانًا بحجم عمود مختلف — مثل جهاز التشفير مقاس 6 مم إلى عمود الماكينة مقاس 10 مم — فإنE69-C610Bيغطي هذا الجمع. تعالج عائلة أدوات التوصيل E69 الكاملة مجموعات متعددة من أقطار المشفر إلى العمود ضمن نفس معيار تصميم سلسلة E69.

التعليمات

س1: هل الطراز E69-C68B عبارة عن جهاز تشفير دوار أم أحد ملحقات جهاز التشفير؟

إنه أملحق اقتران رمح- وليس التشفير نفسه. تم تصميم E69-C68B لتوصيل جهاز التشفير الدوار Omron ميكانيكيًا (عمود 6 مم) بعمود الماكينة (8 مم) حتى يتمكن جهاز التشفير من قياس دوران المعدات المتصلة. إنه ينتمي إلى سلسلة ملحقات Omron E69.

س 2: أي جانب من أداة التوصيل يتصل بجهاز التشفير وأي جانب يتصل بعمود الماكينة؟

التجويف 6 مم يتصل بعمود التشفير، وتجويف 8 مم يتصل بالماكينة أو عمود القيادة. يتم تأمين كلا الطرفين باستخدام براغي سداسية M4 - اثنان لكل جانب تجويف - والتي يتم ربطها بمفتاح سداسي بعد المحاذاة.

س3: لماذا يكون جسم أداة التوصيل مصنوعًا من الراتنج وليس المعدن؟

يحافظ هيكل راتينج PBT المقوى بالزجاج على خفة الوصلة، مما يقلل من لحظة القصور الذاتي ويقلل الحمل الميكانيكي على المحامل الداخلية لجهاز التشفير. يؤدي هذا إلى إطالة عمر خدمة التشفير. توفر البطانات النحاسية الموجودة في كل تجويف متانة التثبيت حيثما تكون هناك حاجة إليها بالفعل، دون إضافة كتلة غير ضرورية إلى المجموعة الدوارة.

س4: هل يمكن استخدام E69-C68B مع أجهزة تشفير Omron بخلاف تلك المدرجة؟

يتحقق جدول توافق Omron بشكل خاص من صحة E69-C68B لنماذج التشفير E6B2-C وE6C2-C وE6C3-C وE6D-C وE6CP-A وE6C3-A. لا يُنصح باستخدامه مع أجهزة تشفير خارج هذه القائمة ما لم يتم التأكد بشكل مستقل من توافق قطر العمود وهندسة الحافة وترتيب التثبيت.

س5: ما الفرق بين E69-C68B وE69-C610B؟

كلاهما عبارة عن أدوات توصيل ذات قطر طرفي مختلف في سلسلة E69. الE69-C68Bيقوم بتوصيل عمود التشفير مقاس 6 مم إلى8 ملمرمح الآلة. الE69-C610Bيقوم بتوصيل عمود التشفير مقاس 6 مم إلى أ10 ملمرمح الآلة. حدد الطراز الذي يطابق القطر الفعلي لعمود جانب الماكينة.
