| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | G3R-ODX02SN |

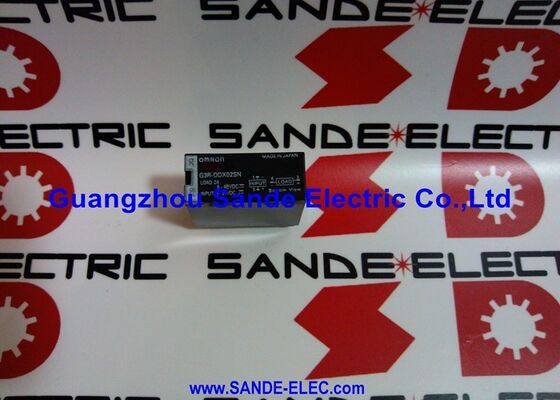

G3R-ODX02SN هو من سلسلة Omron's G3R-I/O - مرحلات الحالة الصلبة المصممة خصيصًا لدور واجهة الإدخال/الإخراج: تحويل أحمال التيار المباشر مباشرة من إشارات خرج المستشعر بدون مرحل وسيط أو مضخم إشارة. يقبل مدخل التحكم 5-24 فولت تيار مستمر عبر نطاق جهد خرج المستشعر النموذجي. يتم توصيل مخرج مستشعر القرب PNP، أو مخرج ترانزستور PLC، أو وحدة التحكم الدقيقة GPIO - جميعها مباشرة بمدخل التحكم G3R-ODX02SN بجهد الإشارة الأصلي الخاص بها.
يقوم مخرج الحمل بتبديل 4-60 فولت تيار مستمر حتى 2 أمبير. يغطي هذا النطاق الكامل للأحمال المنطقية 5 فولت، ومشغلات التيار المستمر 12 فولت، والملفات اللولبية 24 فولت تيار مستمر، والأحمال الصناعية 48 فولت تيار مستمر من نوع مرحل واحد. يعمل وضع التشغيل العشوائي - غير المتقاطع الصفري - على تبديل الحمل فورًا عند تنشيط إدخال التحكم دون انتظار التقاطع الصفري الحالي. بالنسبة لأحمال التيار المستمر، لا ينطبق التبديل المتقاطع الصفري (لا يوجد تيار متردد متقاطع صفري)، لذا فإن التبديل العشوائي هو وضع التشغيل الصحيح.
| المعلمة | قيمة |
|---|---|
| تحميل الجهد | 4-60 فولت تيار مستمر |
| تحميل الحالي | 0.01-2 أ |
| تحمل الطفرة | 8A لمدة 10 مللي ثانية |
| التحكم في الإدخال | 5-24 فولت تيار مستمر (اسمي) / 4-24 فولت تيار مستمر (تشغيلي) |
| عتبة التشغيل | 4 فولت تيار مستمر دقيقة |
| عتبة إيقاف التشغيل | 1 فولت تيار مستمر كحد أقصى |
| عزل | قارنة ضوئية، 4,000 VI/O عازلة |
| مؤشر | الصمام (التشغيل) |
| تصاعد | مقبس توصيل ذو 5 سنون |
| عرض الجسم | 13 ملم |
| تخطيط الدبوس | متوافق مع G2R-1-S |
| اهتزاز | 10-55 هرتز، إزاحة 0.75 ملم |
| صدمة | 1000 م/ث² |
| المعايير | أول / وكالة الفضاء الكندية |
يوفر عزل قارنة التوصيل الضوئي بين دوائر الإدخال والإخراج قوة عازلة تبلغ 4000 فولت - بما يتوافق مع متطلبات قارنة التوصيل VDE 0884. يدعم مستوى العزل هذا الاتصال بالدوائر حيث يعمل مدخل التحكم ومخرج الحمل بإمكانات مرجعية مختلفة بشكل كبير، ويوفر الحماية ضد العابرين من جانب الحمل الذي يصل إلى دائرة التحكم.
يستخدم G3R-ODX02SN نفس مأخذ التوصيل المكون من 5 سنون مثل مرحل الطاقة G2R-1-S من Omron. اللوحات التي تستخدم بالفعل مآخذ توصيل G2R-1-S (P2RF-05، أو P2RFZ-05، أو P2RF-05-PU) تقبل G3R-ODX02SN مباشرة. يسمح هذا التوافق باستبدال تبديل الحالة الصلبة بتبديل الاتصال الميكانيكي في تخطيط اللوحة الحالي دون إعادة توصيل الأسلاك. تقبل الكتلة الطرفية للإدخال/الإخراج G70A أيضًا وحدات G3R-I/O مباشرةً.
س1: ما هو الفرق بين G3R-ODX02SN وG3R-OD201SN؟
كلاهما عبارة عن مرحلات الحالة الصلبة G3R-I / O لإخراج التيار المستمر مع نفس مدخلات التحكم 5-24VDC وتيار الحمل 2A. يتعامل G3R-ODX02SN مع جهد الحمل من 4 إلى 60 فولت تيار مستمر؛ يتعامل G3R-OD201SN مع جهد تحميل 40-200 فولت تيار مستمر عند 1.5 أمبير. حدد بناءً على جهد إمداد الحمل — ODX02SN لأحمال 5V/12V/24V/48V DC، وOD201SN لأحمال 48–200V DC.
Q2: ماذا يظهر مؤشر LED على G3R-ODX02SN؟
يضيء مؤشر LED عند تنشيط إدخال التحكم - يكون المرحل في حالة التشغيل ويحول التيار إلى الحمل. يؤكد هذا المؤشر المرئي تنشيط المرحل بدون معدات الاختبار، وهو مفيد أثناء التشغيل وتشخيص الأخطاء. يشير مؤشر LED مع عدم وجود تدفق تيار تحميل إلى أن المرحل قيد التشغيل ولكن دائرة الحمل مفتوحة.
Q3: هل يمكن استخدام G3R-ODX02SN مع مخرج ترانزستور PLC مباشرة؟
نعم. تتصل مخرجات الترانزستور PLC NPN أو PNP عند 24V DC مباشرة بمدخل التحكم. يتم تصنيف الإدخال من 5 إلى 24 فولت تيار مستمر ويسحب تيارًا صغيرًا ضمن نطاق مخرجات ترانزستور PLC القياسية. لا يلزم وجود مقاوم محدد للتيار ضمن نطاق جهد التحكم 5-24 فولت تيار مستمر.
س 4: ما أسباب فشل إيقاف تشغيل المرحل (يظل الحمل قيد التشغيل)؟
الأسباب الشائعة: التحكم في جهد الإدخال أعلى من 1 فولت تيار مستمر بسبب تسرب الترانزستور من جهاز القيادة (أضف مقاومًا منسدلًا إلى مدخل التحكم)؛ الجهد الناتج من الموصلات المجاورة في حزمة الكابلات عندما تشترك كابلات التحكم والتحميل في نفس القناة (كابلات تحكم وتحميل منفصلة). يمكن أيضًا أن يتسبب فشل SSR الداخلي (عادةً بسبب الحمل الزائد المستمر أو التيار الزائد المفرط) في حدوث مخرج موصل بشكل دائم.
س 5: ما هو الحد الأقصى لتيار التدفق الذي يمكن لـ G3R-ODX02SN التعامل معه؟
يتحمل المرحل 8A لتيار زيادة يبلغ 10 مللي ثانية. يغطي هذا التدفق من أحمال التيار المستمر السعوية والصغيرة. بالنسبة للأحمال ذات التدفق العالي - محركات التيار المستمر الكبيرة، وبنوك المكثفات الكبيرة - تحقق من ذروة تدفق التيار والمدة مقابل هذا التصنيف. تؤدي أحداث التدفق المتكررة عند حد التصنيف إلى تقليل عمر خدمة SSR من خلال الضغط الحراري التراكمي على عنصر تبديل الإخراج.
