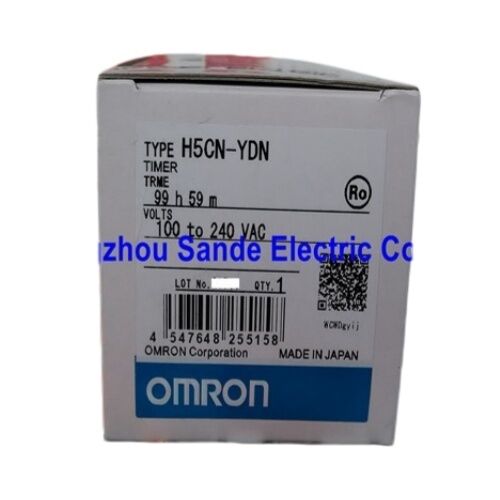

أومرون H5CN-YDN H5CNYDN توقيت U

جهاز Omron H5CN-YDN الرقمي لفترة تأخير التشغيل، 8-Pin

وصف المنتج

إن Omron H5CN-YDN هو مؤقت رقمي مضغوط تم تصميمه لوحة التحكم الصناعية التي تحتاج إلى إعداد وقت واضح وتشغيل ثابت مع تأخير التشغيل والتكامل المباشر في منطق الآلة الموجودة.

ينتمي إلى سلسلة H5CN من أجهزة العداد المصغرة 48 × 48 ملم ويستخدم شاشة العد التنازلي التي تظهر الوقت المتبقي بينما تعمل الوحدة نحو الصفر ،وهو مفيد بشكل خاص للمشغلين الذين يريدون إحساس بصري فوري بوقت العملية أثناء الإعداد والتشغيل اليومي.

في التطبيقات العملية، هذا النموذج يناسب بشكل جيد في معدات التعبئة والتغليف، آلات العملية الصغيرة، محطات التجميع، ألواح المرافق،وأنظمة الأتمتة العامة حيث يتم تفضيل وظيفة تأخير تشغيل الطاقة البسيطة والموثوقة على أجهزة توقيت متعددة الوظائف الأكثر تعقيدًا.

يستخدم جهاز H5CN-YDN طريقة N، وهو شاشة LED ذات أربع أرقام ذات سبعة أجزاء ذات ارتفاع حرف 10 ملم.ومواجهة ضبط الوقت على طراز عجلة الإبهام التي لا تزال سهلة القراءة والتكييف على أرضية المصنع.

قوة رئيسية لهذا العداد هو توازنه بين الحجم المدمج والعملية الصناعية.

تدعم سلسلة H5CN نطاقًا واسعًا من الإمدادات ، ويتم سرد نموذج H5CN-YDN في نطاق 1 دقيقة إلى 99 ساعة 59 دقيقة مع عرض أسفل ، ومخرج اتصال ، وتنسيق 8 دبوس.

بالنسبة لمهندسي التحكم وفرق الصيانة، هذا يجعلها خيارًا مفيدًا عند استبدال مؤقتات اللوحات المثبتة أو بناء وظائف تأخير بسيطة في معدات قائمة على الإرسال أو بمساعدة PLC.

من وجهة نظر الأجهزة ، يستخدم جهاز ضبط التوقيت مخرجات الاتصال ، ويدعم التركيب السطحي أو السريع ، وقد تم تصميمه لظروف الخدمة الصناعية بدلاً من استخدام المستهلك الخفيف.المواصفات المنشورة لـ H5CN تظهر أيضًا حالة رمادية فاتحة، نطاق درجة حرارة التشغيل من -10°C إلى 55°C، نطاق درجة حرارة التخزين من -25°C إلى 65°C ورطوبة التشغيل من 35٪ إلى 85٪،مما يجعلها مناسبة لبيئات خزانة التحكم القياسية عند تثبيتها بشكل صحيح.

البيانات التقنية

تتبع البيانات التقنية أدناه ورقة بيانات سلسلة H5CN المنشورة وإدخال قائمة نموذج H5CN-YDN.

الأسئلة الشائعة

السؤال 1: ما نوع التطبيقات التي تناسب H5CN-YDN بشكل أفضل؟
إن جهاز H5CN-YDN مناسب بشكل جيد للآلات وألواح التحكم التي تحتاج إلى وظيفة تأخير ON بسيطة وموثوقة مع إشارة واضحة للوقت المتبقي.

الاستخدامات النموذجية تشمل تأخير بدء الناقلة، مضخة أو مروحة تسلسل، رلاي التداخل، التوقيت بدء التدفئة، معدات التعبئة الصغيرة،ومهام توقيت اللوحة العامة حيث يستفيد المشغلون من عرض العد التنازلي بدلاً من إشارة الوقت المنصرم.

س2: ما هي الميزة العملية لعرض العد التنازلي؟
يتيح تنسيق العد التنازلي للمشغل رؤية الوقت المتبقي للتأخير في لمحة واحدة ، وهو غالبًا ما يكون أكثر بديهية أثناء التشغيل وإصلاح الأخطاء والفحوصات اليدوية للعملية.في التطبيقات التي يحتاج فيها الفني لمعرفة مقدار الوقت المتبقي قبل تغيير حالة الإخراج، يمكن أن يكون عرض أسفل أكثر فائدة من عرض الوقت المنصرم الذي يعد صعودا من الصفر.

السؤال 3: ما الذي يجب على المهندسين التحقق منه قبل تثبيت هذا العداد؟
أهم عمليات التحقق هي الجهد المطلوب للطاقة ، ونوع المقبس ، وقطع اللوحة أو طريقة التثبيت ، وحمل الاتصال ، ومنطق التحكم لإعادة ضبط أو مدخل البوابة.

لأن H5CN-YDN هو نموذج 8-pin اتصال الخروج، يجب على المهندس أيضا تأكيد تخطيط الأسلاك، والتحقق من أن الحمل الخاضع للسيطرة يبقى ضمن تصنيف الإرسال،وتأكد من أن النسخة المختارة تتطابق مع مصدر الطاقة المتاح للجهاز.

س4: هل هذا العداد مناسب للتبديل المباشر في دوائر التحكم الصناعية؟
نعم ، للعديد من مهام التوقيت القياسية. تصنيف مخرج الاتصال المنشور هو SPDT ، 3 A عند 250 VAC للحمل المقاوم ، وهو مناسب للعديد من تطبيقات منطق الإرسال وواجهة التحكم.

في الممارسة العملية، يجب على المهندسين النظر في التيار الداخلي، وسلوك الحمل الاستحواذي، والقمع الخارجي عند تبديل السولينويديات أو المواصلات أو الأحمال التفاعلية الأخرى.

السؤال 5: ما الذي يجعل H5CN-YDN خيار بديل عملي في المعدات الحالية؟
يقدم شكلًا صغيرًا مألوفًا بحجم DIN ، وإعداد عجلة الإبهام البسيطة ، وشاشة LED واضحة ، ونمط تشغيل ON-delay بسيط.

بالنسبة لفرق الصيانة هذا الجمع مفيد لأنه يقلل من تعقيد الإعداد ويجعل من السهل فهم العداد الزمني أثناء أعمال الخدمةخاصة في الألواح القديمة حيث يتم تفضيل جهاز توقيت مخصص له وظيفة واحدة على وحدة متعددة الوظائف أكثر تقدما.
