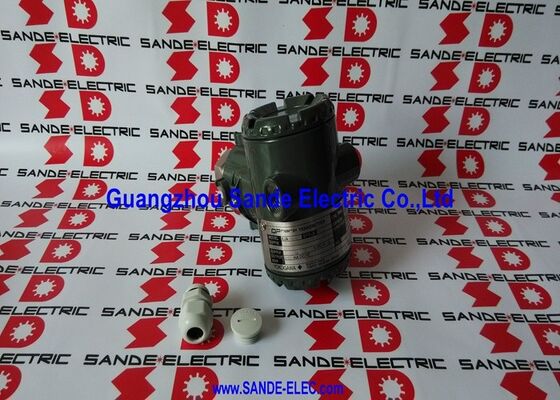

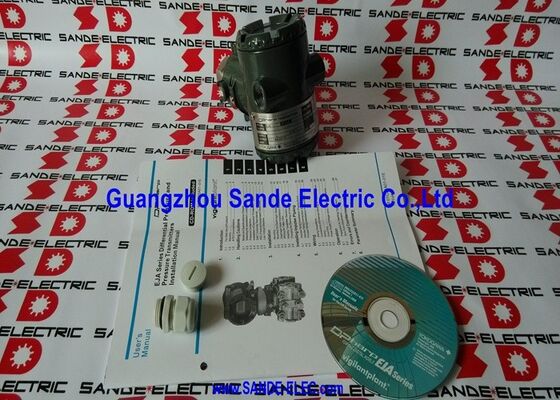

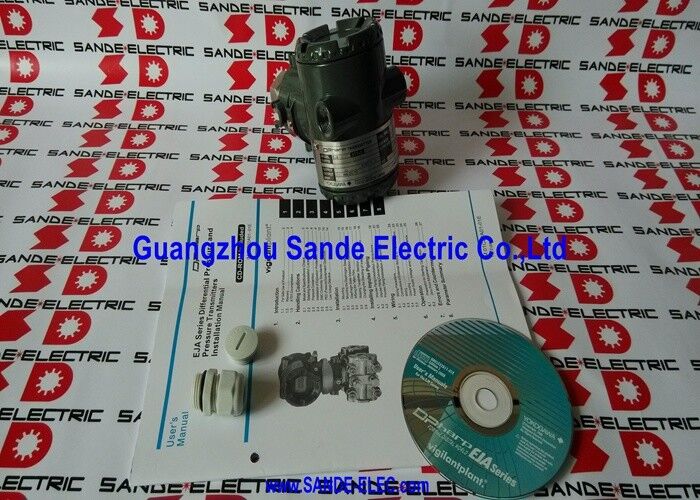

| مكان المنشأ | اليابان |
| اسم العلامة التجارية | YOKOGAWA |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | EJA530A-EAS4N-00DNFU1 |
تستخدم معظم أجهزة إرسال الضغط عنصر استشعار سعوي أو مقاوم للضغط ينتج جهدًا تناظريًا يتناسب مع الضغط المطبق — إشارة تتطلب تحويلًا من تناظري إلى رقمي قبل أن تتمكن إلكترونيات جهاز الإرسال من معالجتها. كل مرحلة في هذه السلسلة تقدم انحرافًا في الإزاحة، وانحرافًا في الكسب، والتقاطًا للضوضاء، وعدم خطية.
يزيل DPharp معظم هذه السلسلة. يتغير التردد الرنيني لمستشعر السيليكون أحادي البلورة بشكل مباشر مع الضغط المطبق، ويتم عد هذا التردد رقميًا من خرج المذبذب دون خطوة وسيطة تناظرية. القياس بطبيعته أكثر خطية، وأكثر استقرارًا عبر تغيرات درجة الحرارة، وخاليًا من التباطؤ الذي تظهره العناصر التناظرية القابلة للتشوه — يعود المستشعر إلى نفس الخرج بالضبط عند نفس الضغط سواء كان الضغط يرتفع أو ينخفض. الدقة المرجعية ±0.065% والاستقرار طويل الأمد ±0.1% URL/سنة هي عواقب مباشرة لهذه البنية المستشعرة.
| المعلمة | القيمة |
|---|---|
| كبسولة القياس | E — 0.5 إلى 10 ميجا باسكال (72.5–1,450 رطل لكل بوصة مربعة) |
| المدى المعاير | 0.5 ميجا باسكال كحد أدنى إلى 10 ميجا باسكال كحد أقصى |
| أقصى ضغط تشغيل | 25 ميجا باسكال (3,625 رطل لكل بوصة مربعة) |
| الدقة المرجعية | ±0.065% من المدى المعاير |
| الاستقرار طويل الأمد | ±0.1% URL سنويًا |
| الخرج | 4–20 مللي أمبير تيار مستمر + BRAIN / HART |
| مصدر الطاقة | 10.5–42 فولت تيار مستمر |
| وقت الاستجابة | 90 مللي ثانية |
| وصلة العملية | 1/2 NPT أنثى |
| الهيكل | ألومنيوم مصبوب، IP67 (NEMA 4X) |
| الأجزاء المبللة | SUS316 / SUS316L SST |
| درجة حرارة البيئة المحيطة | −40 درجة مئوية إلى +85 درجة مئوية |
| درجة حرارة العملية | حتى +120 درجة مئوية |
| الاتصال | BRAIN (BT200) / HART |
تخدم كبسولة النطاق E فئة ضغط المقياس فوق النطاقات القياسية B (2–200 كيلو باسكال) و C (0.1–2 ميجا باسكال) — تغطي مراقبة خطوط أنابيب النفط والغاز، وخطوط عمليات التكرير، وضغط رؤوس البخار، ومفاعلات المواد الكيميائية عالية الضغط، ومراقبة الأنظمة الهيدروليكية. يوفر ضغط العمل الأقصى البالغ 25 ميجا باسكال قدرة تحمل كبيرة للضغط الزائد فوق سقف القياس البالغ 10 ميجا باسكال، مما يحمي الكبسولة من ارتفاعات ضغط العملية دون تلف.
يمكن تكوين المدى المعاير للمستخدم في أي مكان ضمن نطاق 0.5–10 ميجا باسكال عند التشغيل عبر طرفية BRAIN، أو جهاز HART محمول، أو أزرار الضغط على الجهاز. يغطي جهاز واحد نقاط قياس متعددة طوال عمر خدمته من خلال إعادة التكوين في الميدان، دون الحاجة إلى إعادته إلى المصنع.
يحمل خرج التيار التناظري 4–20 مللي أمبير الضغط المقاس عبر المدى المعاير. في الوقت نفسه، يتم تراكب الاتصال الرقمي على نفس الحلقة ثنائية الأسلاك باستخدام بروتوكول BRAIN (متوافق مع طرفية BT200 من Yokogawa وبرنامج FieldMate) أو HART (متوافق مع أي نظام مضيف قادر على HART، أو جهاز اتصال، أو منصة إدارة أصول).
من خلال أي من القناتين الرقميتين: تكوين الصفر والمدى عن بعد، ووحدات الهندسة وإعدادات التخميد، وقراءة درجة حرارة العملية من قياس درجة الحرارة المدمج في الكبسولة، واسترداد حالة التشخيص، والمعايرة دون إزالة الجهاز من الخدمة. تحمل القناة الرقمية حالة تشخيص ذاتي مستمرة للصيانة التنبؤية.
تعني حالة توريد NSPP أن هذه الوحدة غادرت مشتريات المشروع الأصلية غير مستخدمة — إمكانية تكوين كاملة مع إعدادات المصنع الأصلية سليمة.
س1: ماذا يشير رمز كبسولة E، وماذا يحدث تحت 0.5 ميجا باسكال؟
تغطي كبسولة E نطاقات معايرة من 0.5 ميجا باسكال كحد أدنى إلى 10 ميجا باسكال كحد أقصى، مع ضغط عمل أقصى يبلغ 25 ميجا باسكال. تتطلب التطبيقات تحت 0.5 ميجا باسكال مقياسًا استخدام متغير كبسولة D (0.1–2 ميجا باسكال) من EJA530A. كبسولة E غير مناسبة لقياس الضغط المنخفض.
س2: ما هو الفرق بين اتصالات BRAIN و HART؟
كلاهما إشارات رقمية مضافة على نفس حلقة 4–20 مللي أمبير تحمل بيانات تكوين وتشخيص متطابقة. BRAIN هو بروتوكول Yokogawa الخاص، وهو مناسب للمنشآت التي لديها بنية تحتية DCS أو معايرة Yokogawa موجودة. HART هو معيار الصناعة المفتوح، ومتوافق مع أي جهاز محمول أو نظام مضيف قادر على HART بغض النظر عن الشركة المصنعة. كلاهما يسمح بالتكوين الكامل عن بعد دون مقاطعة خرج الحلقة التناظرية.
س3: هل يمكن تغيير المدى المعاير في الميدان؟
نعم. يمكن إعادة تكوين الصفر والمدى إلى أي قيمة ضمن نطاق كبسولة E البالغ 0.5–10 ميجا باسكال باستخدام طرفية BRAIN، أو جهاز HART محمول، أو زر ضغط محلي. وحدات الهندسة، والتخميد، واتجاه الخرج، وتنسيق العرض كلها قابلة للتكوين في الميدان.
س4: ماذا يعني استقرار ±0.1% URL/سنة عمليًا لفترات المعايرة؟
يظل انحراف معايرة جهاز الإرسال ضمن ±0.1% من الحد الأعلى للنطاق سنويًا في ظل ظروف التشغيل العادية. يدعم هذا تمديد فترات المعايرة إلى ما بعد الدورة السنوية التقليدية — يمكن الدفاع عن فترات تتراوح من سنتين إلى أربع سنوات في تطبيقات العمليات المستقرة حيث لا يكون القياس حرجًا للسلامة. تشير التشخيصات الذاتية المستمرة إلى تدهور الأجهزة بين الفحوصات المجدولة.
س5: ما هي المواد المبللة المتاحة للخدمات المسببة للتآكل؟
تستخدم تكوين EAS4N الفولاذ المقاوم للصدأ SUS316 / SUS316L — وهو مناسب للخدمات غير المسببة للتآكل إلى المسببة للتآكل بشكل طفيف. لمتطلبات مقاومة التآكل الأعلى (الكلوريدات، الأحماض المؤكسدة، مياه البحر)، تتوفر أجزاء مبللة من Hastelloy C-276 في تكوينات لاحقة أخرى من EJA530A. تأكد من توافق سائل العملية مع المواد المبللة قبل التحديد.
