حزمة بطارية مؤازرة
>
|
| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | AB |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 1769-ب.أ |
تقوم وحدة التحكم CompactLogix بتخزين برنامج المستخدم وذاكرة البيانات في ذاكرة SRAM المدعومة بالبطارية. عند فصل مصدر الطاقة أو فشله، تتولى خلية الليثيوم 1769-BA المسؤولية، وتحافظ على سلامة البرنامج طوال مدة شحنه. عندما تكون البطارية غائبة أو مستنفدة، يؤدي انقطاع الطاقة - حتى لو كان انقطاعًا قصيرًا - إلى فقدان وحدة التحكم لبرنامج المستخدم الخاص بها. يعود الجهاز إلى حالة عدم التهيئة ولن يتم إعادة تشغيله حتى يتم إعادة تحميل البرنامج.

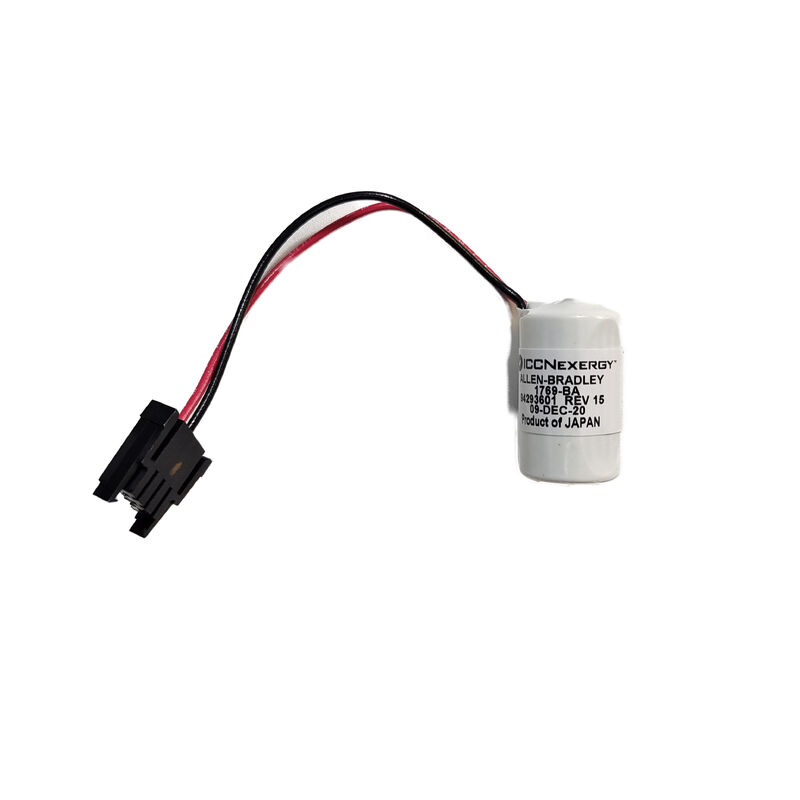

1769-BA عبارة عن خلية ليثيوم غير قابلة لإعادة الشحن في هيكل مُجهز مسبقًا بموصل ثلاثي الأطراف. يتم تثبيته مباشرة في حجرة البطارية على جسم وحدة التحكم CompactLogix. يضيء مؤشر BAT الموجود على وحدة التحكم عندما يقترب شحن البطارية من النفاد - وهذا هو مؤشر الاستبدال. لا تنتظر حتى يتم تنشيط مؤشر LED ثم تترك عملية الاستبدال متأخرة؛ لقد حدث بالفعل تفريغ كبير بحلول الوقت الذي يظهر فيه تحذير أفضل التقنيات المتاحة.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | 1769-با |
| الجهد االكهربى | 3.0 فولت تيار مستمر |
| سعة | 850 مللي أمبير |
| كيمياء | ليثيوم (غير قابلة للشحن) |
| خلية | FDK CR14250SE |
| أبعاد | Ø14 ملم × الارتفاع 26 ملم |
| موصل | 3 دبوس |
| مسلسل | أ و ب |
استبدل 1769-BA بوحدة التحكم التي تعمل حيثما أمكن ذلك. مع استخدام الطاقة، تحافظ المكثفات الداخلية لوحدة التحكم على ذاكرة SRAM لفترة وجيزة أثناء تبديل البطارية. يؤدي الاستبدال بوحدة التحكم غير النشطة إلى فقدان البيانات إذا كانت شحنة المكثف غير كافية لسد وقت المبادلة. اعمل بسرعة - قم بتوصيل البطارية الجديدة قبل فصل البطارية القديمة إذا كان تخطيط وحدة التحكم يسمح بالاتصال المتوازي أثناء التغيير.
1769-BA هي البطارية المخصصة لوحدات التحكم CompactLogix من السلسلة 1769. إنها غير قابلة للتبديل مع 1747-BA (التي تخدم عائلة SLC 500) أو أنواع بطاريات Allen-Bradley الأخرى - تأكد من رقم الجزء قبل التثبيت.
س 1: كم من الوقت يستمر 1769-BA في الخدمة؟
يتراوح عمر الخدمة النموذجي من 3 إلى 5 سنوات في الظروف العادية، على الرغم من أن درجة حرارة التشغيل تؤثر بشكل كبير على طول العمر - حيث تؤدي درجات الحرارة المحيطة المرتفعة إلى تقصير عمر البطارية. استبدله خلال 3 سنوات أو قبل ذلك في بيئات الإنتاج المستمر، أو على الفور عندما يتم تنشيط مؤشر BAT LED على وحدة التحكم.
س2: ضوء BAT قيد التشغيل. ما مدى إلحاح الاستبدال؟
استبدلها على الفور – في غضون أيام، وليس أسابيع. يشير مؤشر BAT LED إلى أن البطارية قد تم تفريغها بالفعل إلى حد منخفض. توجد بعض السعة المتبقية في وقت تنشيط مؤشر LED، لكن التأخير المستمر يهدد بوصول الشحن إلى الصفر. يؤدي انقطاع الطاقة مع وجود بطارية مستنفدة بالكامل إلى فقدان البرنامج على الفور.
Q3: هل يمكن أن تعمل وحدة التحكم بشكل طبيعي بدون بطارية؟
نعم - تعمل وحدة التحكم بشكل طبيعي مع وجود بطارية مستنفدة أو غائبة طالما يتم توصيل الطاقة بشكل مستمر. البطارية مهمة فقط أثناء انقطاع التيار الكهربائي. بدون بطارية، فإن أي دورة طاقة (مخططة أو عرضية) سوف تقوم بمسح برنامج المستخدم من SRAM.
س 4: هل 1769-BA قابل للتبديل مع 1747-BA؟
رقم 1747-BA محدد لعائلة وحدات التحكم SLC 500. 1769-BA مخصص لـ CompactLogix. وهما عوامل شكل مختلفة مع موصلات مختلفة. قد يؤدي استخدام نوع بطارية خاطئ للمنصة إلى وضع غير مناسب أو جهد كهربائي غير صحيح أو نسخ احتياطي غير موثوق للذاكرة. تأكد من أن رقم الجزء يطابق مواصفات حجرة بطارية وحدة التحكم المثبتة.
س5: كيف يجب التخلص من بطاريات 1769-BA المستخدمة؟
لا يجوز التخلص من بطاريات الليثيوم في النفايات العامة. اتبع اللوائح المحلية للتخلص من بطاريات الليثيوم - معظم البلديات والمواقع الصناعية لديها برامج لإعادة تدوير بطاريات الليثيوم أو التخلص منها. لا تقم بحرق أو ثقب أو ماس كهربائى لخلية الليثيوم المستخدمة.
