| مكان المنشأ | اليابان |
| اسم العلامة التجارية | PANASONIC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | BR-CCF2TH |

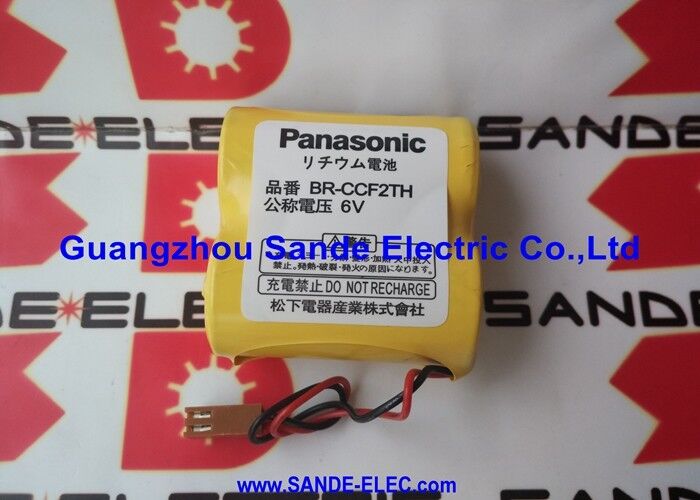

يتم تسليم BR-CCF2TH بأسلاك تنتهي بموصل - تكوين الواجهة الذي يحدد كيفية توصيل البطارية بمضخم الصوت المؤازر FANUC Alpha المضيف. تم تصميم هذا النوع الطرفي خصيصًا لبيئة تركيب مكبر الصوت المؤازر:
المرونة تحت الاهتزاز:يمر السلك بين حزمة الخلايا والموصل المرن - يمتص الاهتزاز الميكانيكي الناتج عن تشغيل أداة الماكينة دون نقل ضغط الاهتزاز إلى المفاصل الداخلية لحزمة الخلايا. قد يؤدي الاتصال الصلب المباشر إلى خطر إرهاق الخلايا الداخلية على مدار سنوات من التعرض المستمر للاهتزاز.
موصل الاستقطاب:يضمن الموصل المصبوب ثنائي السن القطبية الصحيحة - ولا يمكن إدخاله في الاتجاه المعاكس. وهذا أمر مهم في حجرة بطارية مكبر الصوت المؤازر حيث غالبًا ما يتم الوصول إلى الموصل في مواقع غير ملائمة وسيئة الإضاءة أثناء الصيانة.
طول الكابل المحدد:تم تحديد حجم أسلاك الأسلاك للعمق القياسي لمقصورات بطارية مضخم الصوت المؤازر FANUC Alpha - يسمح طول الكابل لحزمة الخلايا بالجلوس في الجزء الخلفي من الحجرة مع وصول الموصل إلى المقبس دون الحاجة إلى إدارة الكابلات الزائدة داخل الحجرة.
| المعلمة | قيمة |
|---|---|
| الجهد االكهربى | 6.0 فولت |
| سعة | 5000 مللي أمبير |
| كيمياء | الليثيوم (لي-CFₓ) |
| صالة | يؤدي الأسلاك / موصل |
| عدد الخلايا | 2 × حجم C |
| درجة حرارة | -40 درجة مئوية إلى +85 درجة مئوية |
| مدة الصلاحية | ~10 سنوات |
| طلب | مكبرات الصوت المؤازرة FANUC Alpha ABS |
يمثل BR-CCF2TH جيلًا سابقًا في تطور بطارية مؤازرة FANUC - باستخدام تنسيق خلية بحجم C أكبر فعليًا قبل الانتقال لاحقًا إلى حجم أصغر 2/3A
حزم رباعية (BR-2/3AGCT4A) وأزواج بحجم A (BR-AGCF2W):
الجيل الأول ألفا ABS:تم تصميم مكبرات الصوت المؤازرة FANUC Alpha ABS (نظام تحديد المواقع المطلق) - سلسلة A06B-6073، وA06B-6079، وA06B-6080، وA06B-6096 - مع حجرات بطارية بحجم حزمة الخلايا ذات الحجم C. كان تنسيق السلك/الموصل الخاص بـ BR-CCF2TH هو بطارية OEM الأصلية لمحركات الأقراص هذه.
لماذا تم اختيار المقاس C:في وقت تصميم مضخم ألفا المؤازر، كان تنسيق الحجم C يوفر مزيجًا من خرج 6 فولت وقدرة عالية (5000 مللي أمبير في الساعة) في حزمة بطارية ذات موصل واحد. سمحت واجهة الموصل السلكي باستبدال البطارية بدون أدوات أو لحام - وهو معيار مهم لقابلية الخدمة لمحركات الأقراص المتوقع أن تظل في خدمة الإنتاج لمدة 15-20 عامًا.
ميزة سعة الحجم C:يتجاوز محتوى الطاقة بقدرة 5000 مللي أمبير (30 واط في الساعة) في BR-CCF2TH سعة الحزم الأصغر حجمًا - مما يزيد من مدة النسخ الاحتياطي في التركيبات ذات محاور ألفا المتعددة أو فترات إيقاف التشغيل الممتدة.
بعد ثلاثة عقود من طرحها، تظل مكبرات الصوت المؤازرة FANUC Alpha قيد الخدمة في أدوات ماكينات CNC الأقدم على مستوى العالم. تستمر هذه الآلات في العمل بشكل منتج في ورش العمل ومصنعي المكونات وعمليات التصنيع المتخصصة. يستمر BR-CCF2TH في خدمة هذه التركيبات:
ورشة عمل صيانة CNC:تتطلب مراكز التصنيع القديمة ومراكز الخراطة المزودة بمحركات FANUC Alpha استبدال بطارية BR-CCF2TH كجزء من الصيانة الوقائية الدورية لـ CNC - مع الحفاظ على مواضع التشفير المطلقة صالحة من خلال عمليات إيقاف التشغيل المخططة وغير المخطط لها.
تمديد حياة النبات:تعتمد المرافق التي قامت بإطالة العمر التشغيلي للأدوات الآلية القديمة المجهزة بـ FANUC على توفر BR-CCF2TH لفترات الصيانة المخططة.
س1: لماذا يستخدم BR-CCF2TH الخلايا ذات الحجم C بدلاً من الخلايا ذات الحجم A الأصغر أو الخلايا ذات الحجم 2/3A المستخدمة في بطاريات FANUC الأخرى؟
تم تصميم حجرة بطارية مكبر الصوت Alpha ABS لتنسيق الحجم C عندما تم تطوير محرك Alpha - قبل التصغير اللاحق للإلكترونيات المؤازرة FANUC التي أتاحت تنسيقات أصغر للبطاريات في منتجات Beta وAlpha iSV اللاحقة. توفر الخلايا ذات الحجم C ميزة السعة الجوهرية الأعلى (2500 مللي أمبير لكل خلية) مقارنة بالخلايا ذات الحجم A (1800 مللي أمبير في الساعة) أو الخلايا بحجم 2/3 أمبير (1200 مللي أمبير في الساعة) - بنفس جهد الخلية الاسمي 3 فولت.
س2: هل يمكن استبدال BR-CCF2TH أثناء تشغيل جهاز FANUC؟
نعم. مع تشغيل مضخم المؤازرة وCNC، يحافظ مصدر مضخم الصوت على ذاكرة تشفير ABS. يمكن فصل الموصل السلكي وتوصيل البطارية الجديدة دون فقدان بيانات الموقع المطلقة. حافظ على اتصال إيجابي للبطارية طوال الوقت — تجنب أي فترة يكون فيها كل من طاقة مكبر الصوت والبطارية غائبين في نفس الوقت.
س3: هل BR-CCF2TH قابل للتبديل مع بطاريات مؤازرة FANUC الأصغر مثل BR-AGCF2W؟
لا، يستخدم BR-CCF2TH خلايا ذات حجم C في حزمة فعلية مختلفة عن BR-AGCF2W (خلايا ذات حجم A). تخدم الحزمتان عائلات مكبرات الصوت FANUC المختلفة بأحجام مختلفة لحجرة البطارية ومتطلبات طاقة مختلفة. قد يبدو الموصل مشابهًا ولكن أجسام حزمة الخلايا ذات أحجام مختلفة. قم بتركيب البطارية المحددة في وثائق صيانة مكبر الصوت FANUC فقط.
س4: كيف يمكنني التأكد من حالة بطارية BR-CCF2TH قبل إيقاف التشغيل المخطط له؟
قم بقياس جهد الدائرة المفتوحة للبطارية عند الموصل بمقياس متعدد أثناء فصلها عن مكبر الصوت. يقرأ BR-CCF2TH الصحي حوالي 6 فولت. يشير الجهد الكهربائي الأقل بكثير من 5.5 فولت إلى اقتراب نهاية العمر الافتراضي. يجب أيضًا التحقق من سجل إنذار FANUC CNC - تشير إدخالات إنذار البطارية 9F إلى أن البطارية قد أطلقت بالفعل تحذيرًا من الجهد المنخفض أثناء التشغيل السابق.
