| مكان المنشأ | اليابان |
| اسم العلامة التجارية | SANYO |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 109P0424H7D28 |

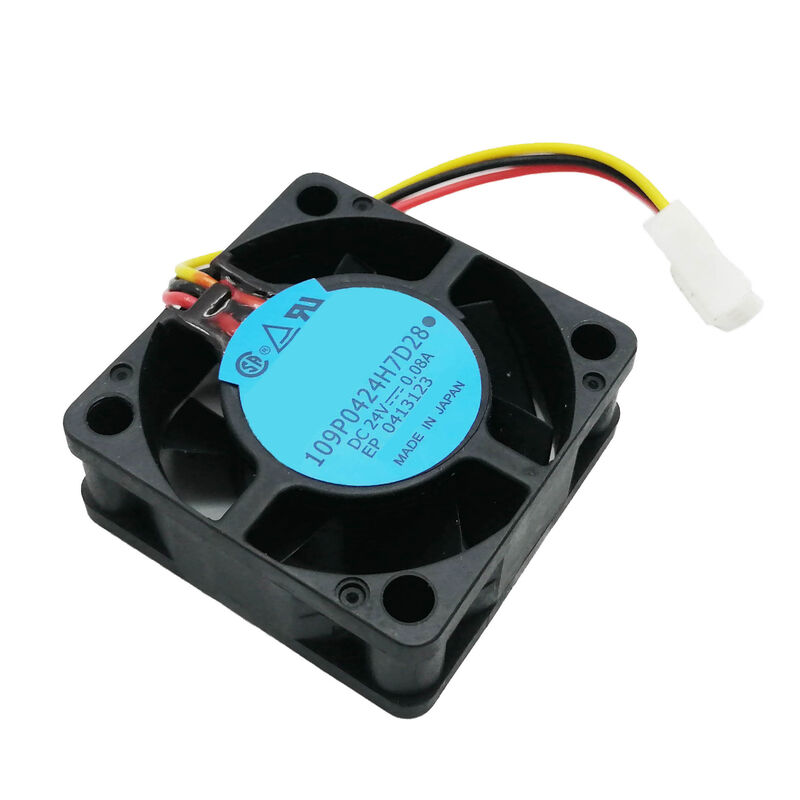

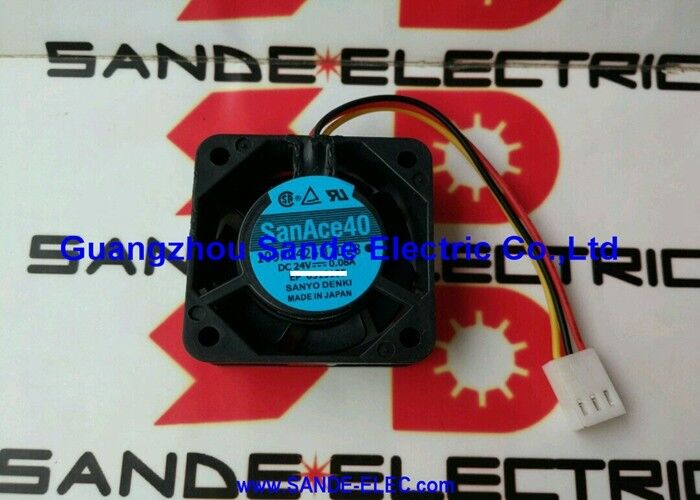

109P0424H7D28 عبارة عن مروحة محورية رفيعة مقاس 40 × 40 × 15 مم من سلسلة Sanyo Denki's San Ace 40 - الإصدار بعمق 15 مم من عائلة المروحة مقاس 40 مم، مما يوفر 6.34 قدم مكعب في الدقيقة عند 7700 دورة في الدقيقة من مصدر 24 فولت. يتم استخدام هذه المروحة المدمجة على نطاق واسع في إلكترونيات التحكم الصناعية: حاويات PLC، والعاكسات، ومحركات المؤازرة، ووحدات التحكم CNC حيث تتجاوز المروحة القياسية 20 مم أو 25 مم بعمق 40 مم تجويف التثبيت المتاح.
عند 28 ديسيبل (A) وسحب تيار 0.08 أمبير فقط، يجمع 109P0424H7D28 بين التبريد الفعال والتشغيل الهادئ والحد الأدنى من الحمل الكهربائي - وهي خصائص تجعله متوافقًا مع ميزانيات التيار الضيقة 24 فولت لوحدات التحكم الصناعية المدمجة.
| المعلمة | قيمة |
|---|---|
| أبعاد | 40×40×15 ملم |
| الجهد االكهربى | 24 فولت تيار مستمر |
| حاضِر | 0.08 أ |
| قوة | 1.92 واط |
| سرعة | 7,700 دورة في الدقيقة |
| تدفق الهواء | 6.34 قدم مكعب في الدقيقة |
| ضوضاء | 28 ديسيبل (أ) |
| اتصال | 3 دبوس |
| وزن | 52 جرام |
القطر 40 مم صغير - الشفرات الأصغر تحرك كمية أقل من الهواء لكل دورة مقارنة بالشفرات الأكبر حجمًا. لتوفير تدفق هواء مفيد من شفرة صغيرة، تعمل المروحة 109P0424H7D28 بسرعة 7700 دورة في الدقيقة - أسرع بكثير من المراوح مقاس 80 مم أو 120 مم. بهذه السرعة، تولد المروحة مقاس 40 مم الضغط الثابت وسرعة تدفق الهواء اللازمة لتبريد المكونات المثبتة على PCB من مسافة قريبة.
يعمل العمق النحيف الذي يبلغ 15 ملم على تقييد هندسة الشفرة بشكل أكبر: فالدفاعة الضيقة لها امتداد محوري أقل للعمل به. يعوض عدد الدورات في الدقيقة الأعلى هذا القيد، مما يحافظ على خرج 6.34 قدم مكعب في الدقيقة على الرغم من انخفاض طول وتر الشفرة مقارنة بمروحة بعمق 20 مم أو 25 مم و40 مم.
تبريد PLC:مراوح رفيعة مقاس 40 مم في هيكل PLC، ومواضع تبريد اللوحة الإلكترونية المعززة، ومرفقات وحدة المعالجة المركزية - يتناسب عمق 15 مم مع تجاويف مبيت PLC الضحلة جدًا بالنسبة للمراوح القياسية ذات العمق 20 مم.
العاكسون الصناعية:تبريد مثبت على اللوحة لوحدات VFD المدمجة والمشغلات الناعمة حيث تعمل مواضع تركيب المروحة الداخلية على تقييد عمق المروحة المتاح.
وحدات التحكم باستخدام الحاسب الآلي:إلكترونيات التحكم CNC المدمجة، وبطاقات التحكم في المحاور، ووحدات عرض HMI باستخدام مراوح تبريد رفيعة مقاس 40 مم.
معدات الخادم والشبكات:معدات حامل مكونة من 1U و2U حيث تقيد قيود الارتفاع عمق تجويف المروحة إلى 15 مم - يوفر الطراز 109P0424H7D28 أداءً للمروحة من فئة الخادم في عامل الشكل النحيف.
Q1: كيف يمكن مقارنة 109P0424H7D28 (عمق 15 مم) بـ 109P0424H6D14 (عمق 20 مم) في نفس فئة الجهد 40 مم؟
يعمل الإصدار النحيف مقاس 15 مم (H7D28) عند عدد دورات أعلى في الدقيقة (7700 مقابل أقل لسلسلة H6D) للتعويض عن عمق الشفرة الضحل - مما يوفر تدفق هواء مشابه في حزمة أقل عمقًا مقاس 5 مم. يوفر H6D14 بعمق 20 مم تدفق هواء أكثر قليلاً عند عدد دورات أقل في الدقيقة. اختر بناءً على عمق التركيب المتوفر: إذا توفر خلوص 20 مم، فإن H6D14 يوفر المزيد من تدفق الهواء بسرعة أقل؛ إذا توفر 15 ملم فقط، فإن H7D28 هو الاختيار الصحيح.
س2: ما هي وظيفة الموصل ثلاثي الأطراف في 109P0424H7D28؟
يحمل الموصل ذو 3 أسنان: الدبوس 1 - سالب (أرضي)، الدبوس 2 - موجب (مصدر 24 فولت)، الدبوس 3 - مقياس سرعة الدوران أو خرج إشارة الدوار المقفل لمراقبة سرعة المروحة. يسمح الدبوس الثالث للنظام المضيف (PLC، محرك الأقراص، أو وحدة التحكم) بمراقبة ما إذا كانت المروحة تعمل بالسرعة الصحيحة، مما يتيح اكتشاف أخطاء المروحة قبل حدوث ارتفاع في درجة حرارة المعدات.
Q3: هل يمكن أن يعمل 109P0424H7D28 من مصدر 12 فولت؟
الجهد المقنن هو 24 فولت تيار مستمر. عند جهد 12 فولت، تعمل المروحة بحوالي 50% من عدد الدورات في الدقيقة المقدرة (~3,850 دورة في الدقيقة) مع انخفاض تدفق الهواء نسبيًا. تحدد Sanyo Denki الحد الأدنى لجهد التشغيل - تأكد من ورقة البيانات 109P0424H7D28 ما إذا كان 12 فولت يقع ضمن نطاق التشغيل المسموح به. بالنسبة للتطبيقات التي تتطلب أداءً مقدرًا بـ 7700 دورة في الدقيقة، يلزم توفير مصدر 24 فولت.
س 4: ما هو نوع المحمل الذي يستخدمه 109P0424H7D28، وكيف يؤثر على اتجاه التثبيت؟
تستخدم سلسلة San Ace 40 بنية محمل كروي - مناسبة لأي اتجاه تركيب بما في ذلك التركيبات الرأسية أو الأفقية أو المقلوبة. تحافظ المحامل الكروية على التشحيم بغض النظر عن اتجاه المروحة، على عكس محامل الأكمام التي تقتصر عادةً على مواضع تركيب محددة. تعمل مرونة التوجيه هذه على تبسيط عملية التثبيت في المعدات الصناعية حيث قد تحتاج المروحة إلى التركيب في أوضاع غير قياسية.
