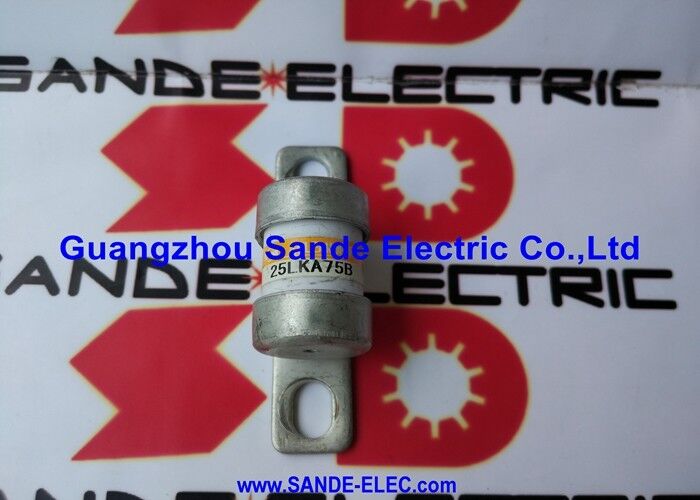

فيوز كيوسان 25LKA75B

هينود 25LKA75B | فتيل حماية أشباه الموصلات سريع المفعول - 75 أمبير / تيار متردد 250 فولت / تيار مستمر 350 فولت / 100 كيلو أمبير كسر / 57.5 مم / 44 مم مراكز / قوس مسبق 360 أمبير

فتيل لأشباه الموصلات - لماذا لا تتأهل الصمامات القياسية

تعمل قواطع الدائرة التقليدية والصمامات البطيئة على حماية الكابلات والمحركات. وهي تعمل في غضون عشرات إلى مئات المللي ثانية بعد بدء التحميل الزائد. بالنسبة للأجهزة شبه الموصلة - IGBTs، والثايرستورات، وMOSFETs، والثنائيات في العاكسات، ومحركات الأقراص، وإمدادات الطاقة - فإن وقت التفاعل يكون بطيئًا للغاية.

يمكن تدمير الأجهزة شبه الموصلة بواسطة تيار عطل في ميكروثانية، وذلك قبل وقت طويل من بدء فتح جهاز الحماية التقليدي. صمامات أشباه الموصلات عالية السرعة مثل

تم تصنيف 25LKA75B واختباره من حيث سرعة مسح الدورة الفرعية. يقوم المصهر بمقاطعة تيار الخلل خلال جزء من نصف دورة التيار المتردد، قبل أن يمتص أشباه الموصلات ما يكفي من الطاقة ليتعرض للتلف.

25LKA75B هو تصنيف التيار 75 أمبير في سلسلة 25LKA/25LKB، ويستهدف العاكس الصغير إلى المتوسط، UPS، ودوائر إمداد الطاقة التي تعمل عند ما يصل إلى 250 فولت تيار متردد أو 350 فولت تيار مستمر.

المواصفات الرئيسية

I²t — الرقم الحرج لتنسيق أشباه الموصلات

قيمة I²t هي الطاقة المسموح بها للمصهر أثناء حدوث خطأ - تكامل مربع التيار مع مرور الوقت من بداية الخطأ إلى انقطاع الدائرة. هذا هو الشكل الذي يستخدمه مصنعو أجهزة أشباه الموصلات لتحديد قدرة تحمل مكوناتهم.

بالنسبة لـ 25LKA75B:

• ما قبل القوس I²t = 360 A²s— الطاقة المتسربة من بداية الصدع إلى ذوبان العناصر. هذا هو الحد الأدنى لمعيار تنسيق الطاقة مع أعلى تصنيف I²t لأشباه الموصلات المحمية.
• إجمالي I²t = 2100 A²s- الطاقة من الصدع تبدأ من خلال انقراض القوس. هذه هي الطاقة الإجمالية التي يجب أن تتحملها الدائرة المحمية أثناء حدث المقاصة الكامل.

في التصميم المنسق بشكل صحيح، يجب أن يتجاوز تصنيف I²t لأشباه الموصلات (من ورقة البيانات الخاصة به) إجمالي I²t للمصهر. يحدد إجمالي I²t الخاص بـ 25LKA75B والذي يبلغ 2100 أمبير الحد الأقصى لتصنيف أشباه الموصلات المطلوب للتنسيق عند 75 أمبير.

سيناريوهات التطبيق

حماية محرك متغير السرعة (العاكس):مقوم عاكس 250VAC PWM أو وحدة IGBT محمية بصمامات 25LKA75B على جانب إدخال التيار المتردد أو ناقل التيار المستمر. تمنع سرعة المقاصة السريعة فشل IGBT في حدث ماس كهربائى؛ يتم تنسيق قيم 360/2,100 A²s I²t مقابل مقاومة I²t المحددة لـ IGBT.

حماية مدخلات UPS:جسر مقوم أشباه الموصلات لنظام UPS محمي بصمامات 25LKA75B. تعمل الاستجابة سريعة المفعول على حماية الثنائيات المعدلة من التيارات الخاطئة أثناء شحن البطارية أو الأحداث العابرة للإدخال.

حماية الثايرستور لإمدادات الطاقة:مصدر طاقة مقوم يتم التحكم فيه باستخدام الثايرستور (SCRs) على مصدر 250VAC. يوفر 25LKA75B الحماية السريعة التي يحتاجها الثايرستور في حالة حدوث خطأ.

التعليمات

Q1: ما هو الحد الأدنى لتيار الصهر لـ 25LKA75B؟

تحمل سلسلة 25LKA تحذيرًا: قد تحدث إعادة إشعال القوس إذا كان تيار الصهر أقل من 8 أضعاف التيار المقنن للمصهر. بالنسبة لـ 25LKA75B (75A)، فهذا يعني أنه يجب الاعتماد على المصهر فقط لتيارات الأعطال التي لا تقل عن 600 أمبير. تحت هذا المستوى، قد لا ينطفئ القوس بعد ذوبان عنصر المصهر بشكل موثوق. بالنسبة للدوائر التي يمكن أن تقل فيها تيارات الأعطال عن 8×، يجب استخدام المصهر مع أجهزة الحماية الأخرى.

س2: ما الفرق بين 25LKA75B و25LKA75SB؟

25LKA75SB هو الإصدار المزود بمؤشر الصهر - يمكن تركيب مفتاح صغير على آلية المؤشر. عندما ينفتح المصهر (ينفجر)، تتغير حالة المفتاح الصغير للمؤشر، مما يوفر إشارة كهربائية خارجية يمكن لنظام التحكم اكتشافها. لا يوجد مؤشر في 25LKA75B (هذه الوحدة). عندما يجب إعادة الإشارة إلى حالة تفجير المصهر إلى نظام المراقبة، يتم تحديد 25LKA75SB؛ عندما يكون الفحص البصري كافيًا، يتم استخدام 25LKA75B.

س 3: هل يمكن استخدام 25LKA75B في تطبيقات ناقل التيار المستمر أعلى من 350 فولت تيار مستمر؟

لا. الجهد الكهربي المقدر للتيار المستمر هو 350 فولت تيار مستمر (مواصفات TUV) أو 400 فولت تيار مستمر (مواصفات UL، 50 كيلو أمبير). بالنسبة لتطبيقات ناقل التيار المستمر التي تزيد عن 400 فولت تيار مستمر - مثل محركات 480/600 فولت تيار متردد مع ناقل تيار مستمر 650-800 فولت تيار مستمر - يجب تحديد فتيل ذي جهد تيار مستمر أعلى من سلسلة مختلفة (مثل سلسلة HINODE's 660GHK أو 850GHK). يؤدي تطبيق منصهر بجهد 350/400VDC في دائرة ناقل DC أعلى إلى المخاطرة بالفشل في مقاطعة تيار الخلل وما يترتب على ذلك من نشوب حريق أو تلف المعدات.

س4: كيف يتم تركيب 25LKA75B فعليًا؟

يتم تركيب 25LKA75B باستخدام وصلات مثبتة بمسامير عند طرفين طرفيين مفصولين بمسافة مركزية تبلغ 44 مم. يتناسب الطول الإجمالي 57.5 مم ومركز الترباس 44 مم مع كتل حامل منصهرات أشباه الموصلات القياسية المصممة لهذه الفئة من الصمامات. تأكد من أن البعد المقدر للتيار والجهد ومركز الترباس لحامل المصهر يتطابق مع المواصفات المادية لـ 25LKA75B قبل التثبيت.

س5: ما هي العلاقة بين HINODE وKYOSAN على هذه الصمامات؟

يشير كل من HINODE Electric Co., Ltd. (日出電気) والاسم التجاري القديم KYOSAN إلى منتجات من نفس الشركة المصنعة. تشير بعض قوائم الموزعين ووثائق المعدات القديمة إلى هذه الصمامات باسم KYOSAN 25LKA75B. يشير كلا الاسمين إلى نفس منتج المصهر الفعلي - HINODE هو اسم الشركة الحالي وتسمية العلامة التجارية.
