مروحة تبريد السيرفو
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Minebea |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 1608KL-05W-B39 |

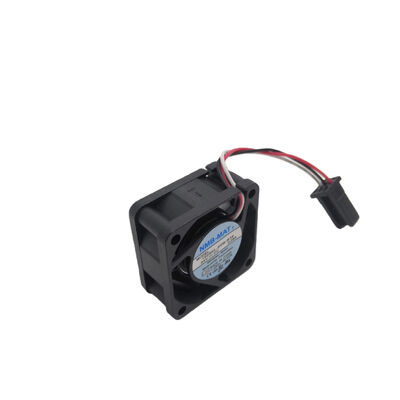

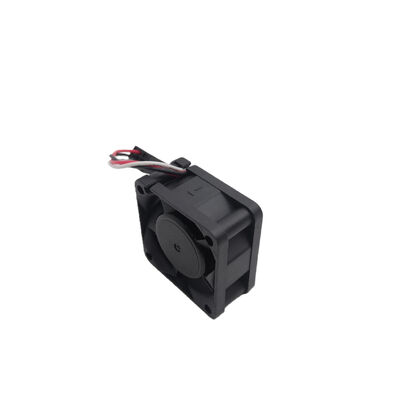

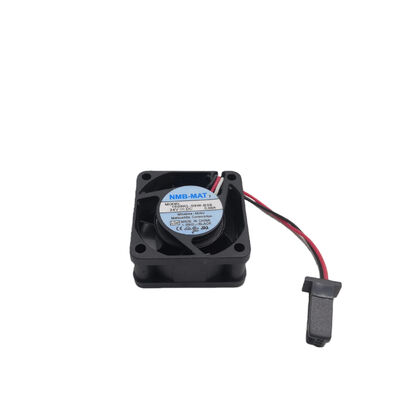

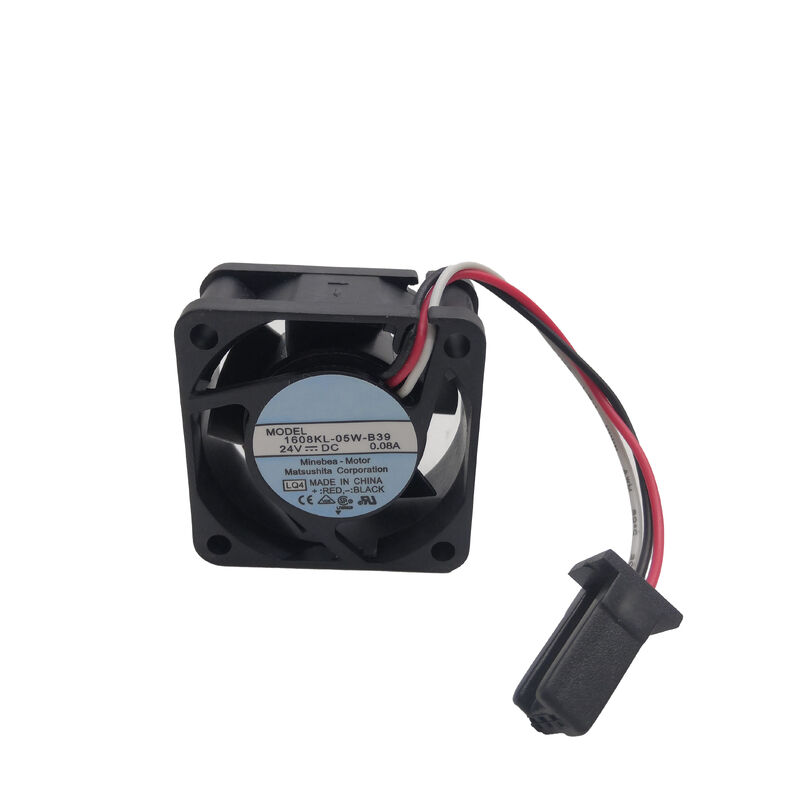

1608KL-05W-B39 هو المروحة المحورية 40×40×20mm DC من NMB تشارك مواصفاتها الأساسية مع 1608KL-05W-B59 نفس جسم المروحة ، نفس إمدادات 24 فولت ، نفس سرعة 6500 RPM ، نفس تدفق الهواء 7.4 CFM ،ومصدر أجهزة استشعار الدوار المحبوسة ذات 3 أسلاكالاختلاف هو المرفق: يحدد ضمير B39 عبارة عن علبة اتصال مختلفة في نهاية سلك المروحة بالمقارنة مع الاختلاف B59.
هذا التمييز بين المكونات يحدد رقم مجموعة FANUC الذي يتوافق معه المروحة: 1608KL-05W-B39 يرسم خرائطًا إلى FANUC A90L-0001-0510 ، بينما 1608KL-05W-B59 يرسم خرائطًا إلى A90L-0001-0528.كلاهما يخدم مواقع التبريد 40mm في معدات FANUC CNC.
| المعلم | القيمة |
|---|---|
| الأبعاد | 40×40×20ملم |
| الجهد | 24 فولت DC |
| نطاق العمل | 10 فولت 27.6 فولت |
| التيار الحالي | 0.07A 0.13A |
| القوة | 1.92W |
| السرعة | 6500 دورة في الدقيقة |
| تدفق الهواء | 7.4 CFM (0.21 م3/دقيقة) |
| ضغط ثابت | 42.2 با |
| الضوضاء | 25.5 ديسيبل ((أ)) |
| محامل | محامل كرات مزدوج |
| العمر L10 | 50000 ساعة |
| أسلاك | 3 |
| فانوك ريف. | A90L-0001-0510 |
يحدد اللاحق B في تسمية المروحة في NMB تكوين علبة الجهاز والأسلاك
وصلة B39:يستخدم الاختلاف B39 شكل رابط متوافق مع تجمعات المروحة FANUC A90L-0001-0510
وصلة B59:يستخدم الاختلاف B59 علبة اتصال مختلفة ، متوافقة مع مجموعات FANUC A90L-0001-0528.
كلا الموصليين يحملان جسديًا 3 أسلاك ؛ كلاهما يتزاوج مع مصارف المروحة ذات 3 أقلام. الفرق هو هندسة السكن وآلية القفل. لا يمكن استخدام الاثنين بالتبادل.تأكيد رقم مجموعة FANUC الذي يحمله المروحة المعطلة من ملصق الوحدة أو دليل الخدمة قبل الطلب.
تبريد وحدة FANUC CNC:الاستبدال المباشر في مجموعات التحكم CNC FANUC ووحدات العرض التي تشير إلى A90L-0001-0510 نفس التطبيقات مثل الاختلاف B59 ولكن بالنسبة للوحدات التي تتطلب وصلة B39.
التبريد الداخلي لجهاز FANUC الخدمة ووحدة القيادة:مروحة 40 ملم في محركات الخدمة المدمجة وبطاقات واجهة CNC ️ عامل الشكل الصغير يبرد مواقع PCB المحددة ومكونات توليد الحرارة على مسافة قريبة.
أغطية الإلكترونيات الصناعية:أماكن المروحة المدمجة التي تعمل بـ 24 فولت في أجهزة التحكم الآلي ، وألواح إمدادات الطاقة ، وأجهزة التحكم الإلكترونية المضمنة حيث يكون 40 مم هو تنسيق التثبيت المتاح.
س1: كيف يمكنني التأكد ما إذا كانت وحدة FANUC الخاصة بي تتطلب 1608KL-05W-B39 (B39) أو 1608KL-05W-B59 (B59) ؟
تحقق من رقم تجميع FANUC على ملصق المروحة المعطلة أو وثائق تجميع المروحة للوحدة: A90L-0001-0510 يتطلب B39 ؛ A90L-0001-0528 يتطلب B59. إذا كان ملصق المروحة غير قابل للقراءة ،تأكيد من دليل قطع الغيار FANUC للوحدة المحددة أو وثائق الصيانة التي تم تحديد رقم التجميع.
س2: ما هو الفرق العملي في الأداء بين 1608KL-05W-B39 و 1608KL-05W-B59؟
لا يوجد كلاهما لديهما مواصفات كهربائية متطابقة: 24 فولت DC ، 7.4 CFM ، 6500 RPM ، 25.5 dB ((A) ، 42.2 Pa ، حياة 50،000 ساعة ، مستشعر الدوار مقفل بثلاثة أسلاك.تشير التسميات B39 و B59 إلى نوع المرفق فقطأداء التبريد من كلا الإصدارين هو نفسها؛ فقط واجهة المرفق تختلف.
هل 1608KL-05W-B39 لديها حماية إعادة التشغيل التلقائي؟
NMB's locked rotor protection in the 1608KL series prevents motor burnout when the fan is blocked but does not auto-restart — the fan requires the stall condition to be cleared (blockage removed) and the supply voltage to be cycled for a restartفي أنظمة FANUC ، تعمل دوائر حماية الوحدة عادة على إيقاف إمدادات المروحة عند اكتشاف إنذار توقف ، ثم إعادة تشغيلها في دورة الطاقة التالية.تأكيد سلوك إدارة طاقة المروحة في وحدة FANUC المحددة من دليل خدمة وحدة.
س4: ما هو فترة الصيانة الموصى بها لـ 1608KL-05W-B39 في خدمة FANUC CNC؟
توصي شركة FANUC بشكل عام بالفحص الدوري للمروحة واستبدالها في فترات صيانة منتظمة عادةً 3-5 سنوات أو 20000-30000 ساعة تشغيل.اعتماداً على الوحدة الخاصة وبيئة التشغيلالبيئات المتربة أو الملوثة بالزيت تسريع ارتداء المحامل وتلوث ختم المحامل ، مما يقلل من عمر الخدمة إلى أقل من 50،000 ساعة L10 المواصفات.تنظيف الهواء المضغوط السنوي لسطوح المروحة المتاحة (مع إيقاف تشغيل المعدات) يطيل عمر الخدمة من خلال تقليل الحمل الحراري من تراكم الغبار.
