| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Minebea |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 3106KL-05W-B59 |

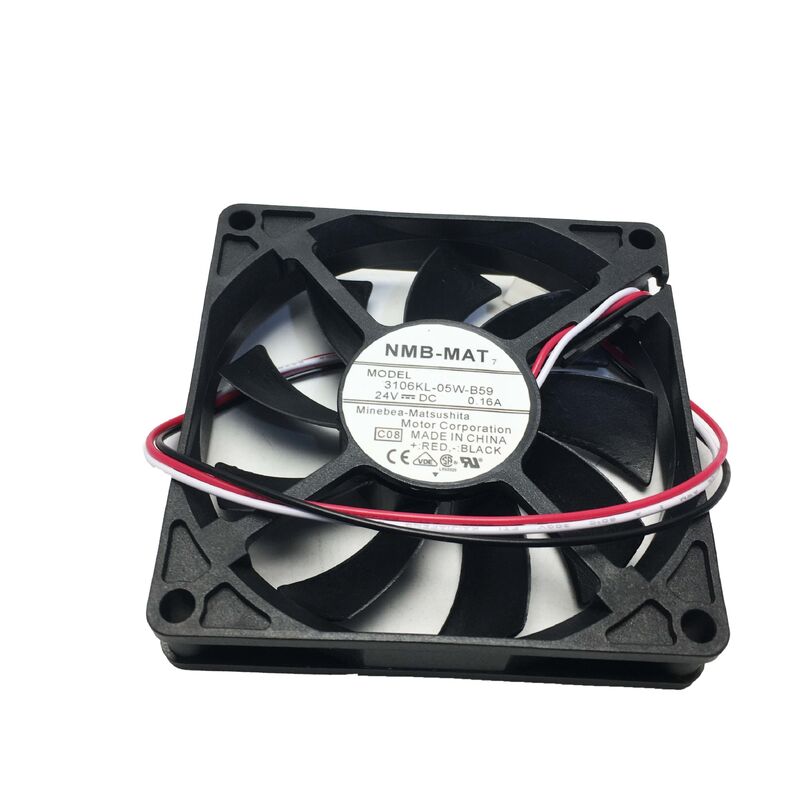

3106KL-05W-B59 عبارة عن مروحة محورية رفيعة مقاس 80 × 80 × 15 مم من شركة NMB Technologies - إحدى الشركات المصنعة للمراوح الأكثر شهرة في الصناعة. العمق النحيف 15 مم يجعل هذه المروحة الاختيار القياسي لمواضع اللوحة الضحلة، وهيكل الاتصالات، وأجهزة الخادم، والمعدات الصناعية حيث تتجاوز المراوح القياسية 25 مم أو 38 مم بعمق 80 مم عمق التركيب المتوفر.
الرقم المميز لهذه المروحة هو عمر الخدمة: 70,000 ساعة (L10 عند 25 درجة مئوية)، وهو أمر استثنائي بالنسبة للمروحة الصناعية مقاس 80 مم. في التشغيل المستمر على مدار الساعة طوال أيام الأسبوع، يتوافق هذا مع ما يقرب من 8 سنوات من التشغيل الخالي من الأعطال نظريًا - وهي مواصفات ذات صلة مباشرة بالمعدات الصناعية التي تعمل بشكل مستمر بدون نوافذ صيانة منتظمة.
| المعلمة | قيمة |
|---|---|
| أبعاد | 80 × 80 × 15 ملم |
| الجهد االكهربى | 24 فولت تيار مستمر |
| نطاق التشغيل | 10 فولت – 27.6 فولت |
| حاضِر | 0.12 أمبير – 0.16 أمبير |
| تدفق الهواء | 32.8 قدم مكعب في الدقيقة (0.93 متر مكعب/دقيقة) |
| الضغط الساكن | 30 باسكال |
| سرعة | 3000 دورة في الدقيقة |
| ضوضاء | 34 ديسيبل (أ) |
| تحمل | محمل كروي |
| الحياة L10 | 70,000 ساعة عند 25 درجة مئوية |
| الأسلاك | 3 |
| المرجع فانوك. | A90L-0001-0422 |
يوفر السلك الثالث مخرج مستشعر دوار مقفل - مما يمكّن النظام المضيف من مراقبة تشغيل المروحة:
في أنظمة فانوك:تعمل أدوات التحكم ومكبرات الصوت FANUC CNC مع مراجع المروحة A90L-0001-0422 على مراقبة إشارة سرعة السلك الثالث. عندما تنخفض الإشارة إلى الصفر (المروحة المتوقفة)، يقوم عنصر التحكم بإنشاء إنذار لخطأ المروحة - لتنبيه المشغلين قبل وصول الحرارة إلى مستويات حرجة.
في المعدات الصناعية غير FANUC:يمكن لأي نظام مزود بمدخل مقياس سرعة الدوران للمروحة مراقبة خرج سرعة 3106KL-05W-B59 لمراقبة صحة المروحة. يمكن أيضًا ترك السلك الثالث غير متصل في التطبيقات ذات السلكين حيث لا يلزم مراقبة الأخطاء.
تبريد مكبر الصوت المؤازر من سلسلة FANUC Alpha:استبدال مروحة التبريد الداخلية في وحدات مكبر الصوت المؤازر من سلسلة FANUC Alpha (SAM)، ووحدات مكبر الصوت المغزلي (SPM)، ووحدات إمداد الطاقة (PSM) - الحفاظ على الظروف الحرارية في وحدات محرك CNC ذات دورة التشغيل العالية.
معدات الاتصالات الصناعية:موضع مروحة ضحلة مقاس 80 مم في معدات حامل الاتصالات، وإلكترونيات المحطة الأساسية، وأجهزة الشبكات من فئة الناقل.
خزائن محرك أداة آلة CNC:تبريد الوحدة المستهدفة داخل حاويات محرك الأقراص - يتناسب العمق النحيف الذي يبلغ 15 مم مع مواضع التركيب القياسية مقاس 80 مم في حاويات محرك الأقراص المدمجة.
Q1: ما هو رمز إنذار FANUC عند فشل 3106KL-05W-B59 (A90L-0001-0422)؟
تقوم وحدات مضخم الصوت المؤازر FANUC بتوليد SV0430 (توقف المروحة) أو إنذارات درجة الحرارة الزائدة لمكبر الصوت عند فشل مروحة التبريد. تعمل المروحة A90L-0001-0422 الموجودة في وحدات المؤازرة من سلسلة Alpha على تشغيل حماية مضخم الصوت بشكل مباشر - عادةً ما يسبق التبريد المتدهور الناتج عن مروحة معطلة الإنذار مع تحذيرات متقطعة من درجة الحرارة الزائدة عند الحمل العالي قبل فشل المروحة بالكامل.
Q2: هل 3106KL-05W-B59 هو نفس جسم المروحة مثل Panaflo FBK08T24HS؟
نعم — تم الحصول على مراوح FANUC A90L-0001-0422 من NMB (3106KL-05W-B59) وPanaflo (FBK08T24HS). كلاهما عبارة عن مراوح 80 × 80 × 15 مم 24 فولت DC مع مخرج دوار مقفل بثلاثة أسلاك، يخدم نفس مواضع وحدة FANUC. يعتبر إصدار أي من الشركة المصنعة مقبولاً كبديل؛ تأكد من أن الموصل يطابق موصل المروحة الخاص بوحدة FANUC المحددة قبل التثبيت.
س 3: كيف يمكن مقارنة 3106KL-05W-B59 (80 مم) مع 1608KL-05W-B59 (40 مم) في نظام التبريد FANUC؟
كلاهما عبارة عن مراوح NMB رفيعة DC مزودة بمستشعرات دوارة مقفلة بثلاثة أسلاك لأنظمة FANUC - 3106KL-05W-B59 هو البديل 80 مم (32.8 CFM، FANUC A90L-0001-0422)، و1608KL-05W-B59 هو البديل 40 مم (9.5 CFM، A90L-0001-0528). إنها تخدم مواضع مختلفة للوحدات في أنظمة FANUC CNC - تأكد من رقم تجميع المروحة المطلوب من دليل صيانة وحدة FANUC المحددة.
س 4: هل يمكن للموديل 3106KL-05W-B59 أن يعمل من مصدر إمداد بجهد 12 فولت في معدات ذات طاقة 12 فولت فقط؟
يتضمن نطاق جهد التشغيل 10 فولت - 27.6 فولت 12 فولت - ستبدأ المروحة وتعمل عند 12 فولت. عند 12 فولت (50% من 24 فولت)، تعمل المروحة بسرعة 1500 دورة في الدقيقة تقريبًا (50% من 3000 دورة في الدقيقة)، مما يوفر ما يقرب من 16-18 قدم مكعب في الدقيقة - تقريبًا نصف تدفق الهواء المقدر. بالنسبة للتطبيقات التي تتطلب كامل 32.8 CFM، يلزم وجود 24 فولت. يضمن الحد الأدنى 10 فولت بدء تشغيل موثوقًا وتشغيلًا مستدامًا عند هذا الجهد المنخفض.
