| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | LY2N-J 200/220 فولت تيار متردد |

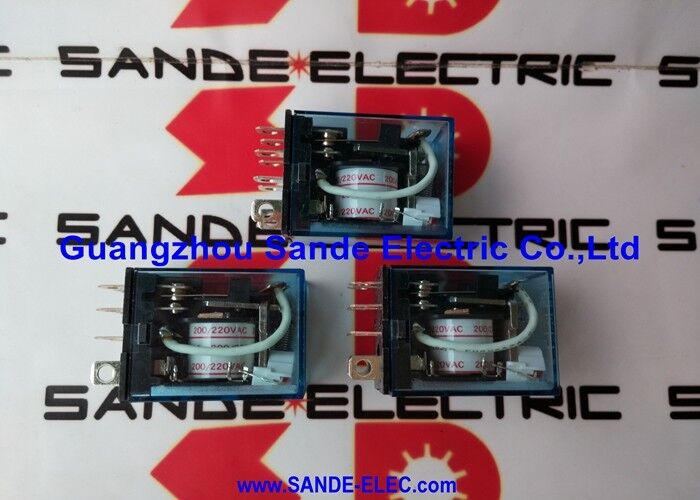

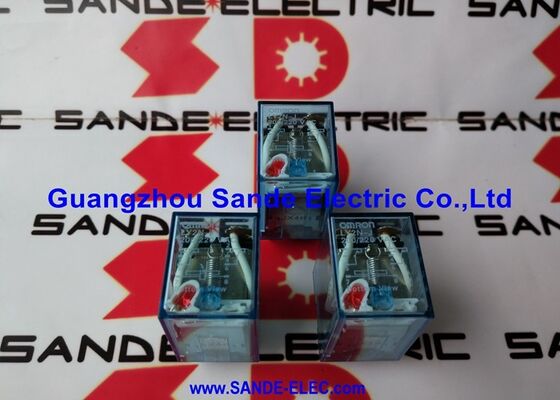

LY2N-J هو النسخة المجهزة بالمركبات المضيئة من مرسل الطاقة LY2N من Omron الحائط "J" الذي يشير إلى مؤشر تشغيل مدمج يضيء عند تشغيل الملف.هذا تأكيد الحالة البصرية مفيدة في تشكيلات اللوحة حيث تحتاج إلى تشغيل المرور مرئية دون معدات الاختبارالحاجز القوس يوفر قوة 2000 فولت من التيار المتردد بين الاتصالات المفتوحة، تغطي ظروف التبديل التي تكون فيها عواصف عالية الجهد مصدر قلق.
تكوين اتصال DPDT (Double Pole Double Throw) يوفر مجموعتين من المفاتيح المستقلة من لفائف الإرسال الواحدة. كل مجموعة تتضمن اتصالًا واحدًا مفتوحًا بشكل طبيعي وواحد مغلقًا بشكل طبيعي ،التبديل بشكل مستقل عند الحمل القياسيفي الأسلاك العملية لللوحات، DPDT covers circuits that require both a making contact (to energise a load) and a breaking contact (for feedback or interlock) from the same relay — two separate single-pole relays replaced by one DPDT unit.
يستخدم تنسيق الشاشة المكون من 8 أقواس نفس البصمة المادية وتخطيط الطرف مثل سلسلة MY من OMRON.لوحة تستخدم بالفعل مصادر مراسلات MY (PYF08A) تقبل LY2N-J دون أي تغييرات الأسلاكيجب تحديد فولتاج الملف عند الطلب جسم المرور والاتصالات هي نفسها عبر متغيرات الجهد؛ تغييرات فقط لف الملف.
| المعلم | القيمة |
|---|---|
| إعدادات الاتصال | DPDT (2 NO + 2 NC) |
| تصنيف الاتصال | 10A عند 250V AC / 10A عند 125V DC |
| قوة الكهرباء المضادة | 2،000 فولت AC (حاجز القوس) |
| مؤشر | LED (ضربة J) |
| التثبيت | عداد التوصيل بـ 8 أقواس |
| فولتاجيات الملف | 12/24/48/100 110 فولت DC ؛ 24/110 120 / 220 240 فولت AC |
| مواد الاتصال | سبائك الفضة |
| المعايير | UL / CSA / EN (VDE) |
يتناسب سلسلة LY2N-J في منافذ PYF08A التي تتوافق أيضًا مع رله Omron MY. الفرق الرئيسي هو الطاقة: سلسلة LY هي رله Omron ذات التيار العام الأعلى (10A تصنيف الاتصال) ،في حين أن سلسلة MY عادة ما تتعامل مع الحملات الحالية الأقلللدوائر التي تقوم بتبديل حمولات 10A - مشغلات المحركات ، وسخانات ، وصمامات الكهربائية في التيار الكامل للفول - تصنيف اتصال LY2N-J هو المواصفات المناسبة.
س1: ما هو المقبس الذي يحتاجه LY2N-J ، وهل هو متوافق مع مصارف MY؟
يستخدم LY2N-J تنسيق 8-pin plug-in متوافق مع PYF08A (صلب المسار / الاتصال الأمامي) ، PYF08A-E (نوع حماية الأصابع) ، PY08 (الاتصال الخلفي) ، ومقابس PY08QN.ترتيب الدبوس هو نفسه كما سلسلة مراسلاتي، لذا فإن مآخذ مراسلات MY الحالية تقبل LY2N-J مباشرة دون تغييرات في الأسلاك.
س2: ماذا تعني كلمة "ج" في LY2N-J؟
يحدد الحرف التالي J متغير مؤشر تشغيل LED. عندما يتم تشغيل لفائف الإرسال ، يضيء المصابيح LED مع إعطاء تأكيد مرئي لحالة الإرسال من الجزء الأمامي من اللوحة.القاعدة LY2N بدون -J لا تحمل مؤشرتشمل خيارات اللاحقة الإضافية قمع الديود، زر الضغط للاختبار، والاتصالات المفرقة للتطبيقات المحددة.
س3: كيف يتم تحديد فولتاج الملف عند الطلب؟
لا يتم تضمين فولتاج الملف في رقم الجزء الأساسي LY2N-J. أضف فولتاج الملف الاسمية عند الطلب على سبيل المثال: LY2N-J DC24 للفولتاج المتردد 24 فولت ، أو LY2N-J AC220/240 للفولتاج المتردد 220/240 فولت.جسم المرور هو نفسه عبر جميع متغيرات الجهد؛ يختلف تلف الملفوف. تأكد من فولتاج إمدادات اللوحة قبل الطلب.
س4: ما هي مادة الاتصال على LY2N-J؟
اتصالات سبيكة الفضة. للحمل الصناعي المقاوم والتحفيزي القياسي عند 10A / 250VAC، اتصالات سبيكة الفضة مناسبة.تحت 24 فولت) عندما تكون موثوقية الاتصال مهمة، فكر في أنواع الاتصال المفرقة أو أنواع الإرسال الخاصة بـ Omron المصممة خصيصًا لتبديل الحمل الدقيق.
السؤال 5: هل يمكن لـ LY2N-J تبديل كل من أحمال التيار المتردد والمتردد على القطبين المختلفين في وقت واحد؟
أجل، مجموعتي الاتصال في جهاز "دي بي دي تي" مستقلتان كهربائياً، كل منهما يقوم بتبديل دائرته الخاصة بجهد خاص به.يمكن لمواصلة واحدة مفتوحة عادة أن تتحول إلى حمولة التيار المتردد في حين أن الاتصال المغلق عادة من نفس المرور يوفر إشارة رد فعل DC، شريطة أن تبقى كل دائرة ضمن الحدود المسموح بها لكل اتصال.
