مروحة تبريد السيرفو
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | SANYO |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 9WF1224H1D03 |

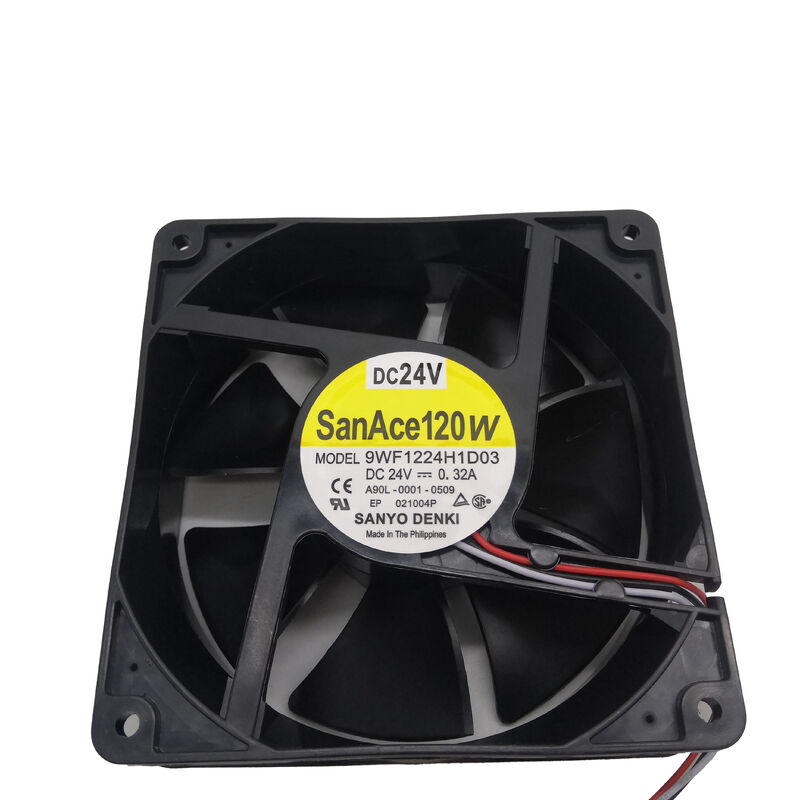

المروحة 9WF1224H1D03 هي المروحة Sanyo Denki SanAce120 W المقاومة للزيت 24V DC مروحة 120mm مصممة خصيصًا للبيئات التي يفشل فيها المروحة القياسية بسبب تلوث الزيت.خزانات القيادة الخدمية المجاورة لأنظمة المبردات، وبيئات ضباب النفط في مرافق معالجة المعادن تعرض مروحي التبريد إلى زيت التشحيم ، ضباب النفط القطع ، وأيروسولات المبرد.يمتص مروحة قياسية هذا الزيت في ملفات المحرك وأغلفة الوعاء مع مرور الوقت مما يسبب في النهاية فشل العزل في المحرك أو فشل في الوعاء قبل الأوان.
The oil-proof ("W" series) construction seals the motor and bearing cavities against oil ingress — the 9WF1224H1D03 maintains its electrical insulation integrity and bearing lubrication in these contaminated environments.
| المعلم | القيمة |
|---|---|
| الأبعاد | 120×120×38ملم |
| الجهد | 24 فولت DC |
| نطاق العمل | 14 فولت 27.6 فولت |
| التيار الحالي | 0.32A |
| القوة | 7.68W |
| تدفق الهواء | 254 CFM (431.5 م3/س) |
| الضوضاء | 46 ديسيبل ((أ)) |
| محامل | محامل كرات |
| الحياة | 40،000 ساعة @ 60°C |
| أسلاك | 3 (جهاز استشعار النبضات) |
| الشهادات | UL، CSA، TUV، CE |
مخرج جهاز استشعار النبضات:يقدم السلك الثالث إشارة نبض متناسبة مع سرعة المروحة يراقب نظام المضيف (ضخم FANUC أو جهاز التحكم في المحرك) تردد النبض هذا لتأكيد تشغيل المروحة.
حماية الدوار المغلقة:إذا توقف المروحة ، فإن دائرة حماية الدوار المغلقة تمنع استهلاك محرك DC عن طريق الحد من التيار.هذه الميزة الوقائية تحافظ على سلامة المحرك حتى في حالة انسداد قصير للشفرة من تراكم الملوثات.
حماية القطبية العكسية:دورة المحرك تقاوم التوصيل العكسي العرضي أثناء التثبيت أو الصيانة - حماية بسيطة ولكن عملية في ظروف الخدمة الميدانية.
التبريد من مكبرات FANUC CNC servo:A90L-0001-0509 استبدال المروحة في وحدات مكبرات الخدمة من سلسلة FANUC Alpha و Beta 9WF1224H1D03 هو مروحة Sanyo Denki المؤكدة على أنها عنصر التبريد المحدد من FANUC.
غرف محركات الآلات الصناعية:محطات القيادة الحاسوبية ومحطات المسامير المثبتة على مراكز معالجة CNC ومراكز التدوير أو المجاورة لها حيث يختلط ضباب الزيت من منطقة القطع بالخزانة على الرغم من إغلاق الحجرة.
تبريد إمدادات الطاقة في البيئات الملوثة بالنفط:مصادر الطاقة الصناعية، ومراحل الطاقة لمعدات اللحام، ومصادر الطاقة لقطع البلازما التي تعمل في بيئات معالجة المعادن مع ضباب النفط.
أجهزة تحريك طاحونة CNC وآليات تحسين:غرف كهربائية لآلات الطحن الدقيق والطحن حيث يصل ضباب سائل الطحن وبخار زيت التشحيم إلى مروحة التبريد.
س1: ما هو تصنيف 9WF1224H1D03 ضد الزيت؟ هل هو IPxx؟
Sanyo Denki's W-series oil-proof designation indicates motor winding and bearing sealing for oil mist and splash environments — it is not typically assigned a specific IP rating in the same format as enclosure protection classifications. يوفر البناء ضد الزيت الحماية من ضباب النفط ، ورذاذ الضوء ، وتواصل الهباءات النفطية بدلا من الغرق في النفط. لمعلومات تقييم IP المحددة ،تأكيد من وثائق Sanyo Denki SanAce 9WF السلسلة التقنية.
س2: ما هو إنذار محرك FANUC الذي يشير إلى فشل المروحة 9WF1224H1D03 (A90L-0001-0509) ؟
مكبرات FANUC الخدمية التي تراقب مخرج نبضات الأسلاك الثلاثة تولد SV0430 (فشل مروحة التبريد) أو إنذارات مروحة مكبرات معادلة عندما تنخفض إشارة السرعة إلى الصفر.يمكن أن يسمح الإنذار بمواصلة العمل عند الحمل المنخفض أو بدء إيقاف حماية اعتمادا على إعدادات معايير FANUCاستبدال المروحة وإعادة تعيين الإنذار لاستعادة التشغيل الكامل
السؤال 3: هل يمكن تركيب 9WF1224H1D03 في تطبيق قياسي (غير مضاد للزيت) ؟
نعم، المروحة المقاومة للزيت توفر نفس الأداء أو أفضل من المروحة القياسية في بيئة جافة. لا يؤثر الختم المقاوم للزيت سلبًا على أداء التبريد في البيئات النظيفة.254 CFM تدفق الهواء و 40المواصفات الخاصة بعمر الخدمة الذي يبلغ 000 ساعة تنطبق بغض النظر عما إذا كانت المنشأة في بيئة ملوثة بالنفط أو نظيفة.
السؤال 4: ما هو السحب الحالي لـ 9WF1224H1D03 عند البدء مقابل الحالة الثابتة؟
يمكن لمروحة DC بدون فرشاة أن تستقطب مؤقتًا تيارًا داخليًا أعلى عند بدء التشغيل. عادةً ما يكون 2 × 3 × تيار الحالة الثابتة خلال أول بضع ميلي ثانية حتى يصل المحرك إلى السرعة.التيار في الحالة الثابتة 0.32A عند 24 فولت. يجب أن تستوعب مصادر الطاقة أو الفيوز في دائرة إمدادات المروحة الإقتحام دون حدوث محاولة خاطئة. مصدر إمدادات معين لا يقل عن 0.5 ‰ 1.0A المستمر لسكك الحديد 24V لتزويد 9WF1224H1D03 مناسبة للتعامل مع انتقاليات البدء.
