مروحة تبريد السيرفو
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | SANYO |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 109P0824H701 |

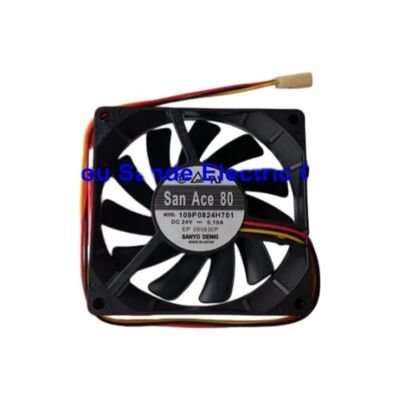

109P0824H701 هو مروحة 80 مم رقيقة من Sanyo Denki من سلسلة San Ace 80 ️ مروحة أنبوبية محورية عميقة 15 مم توفر 32.1 CFM عند 31 ديسيبل ((A) هادئة من إمدادات 24 فولت.عمق 15 ملم هو السمة المحددة: حيث المراوح 80 ملم القياسية عمق 25 ملم أو 38 ملم، 109P0824H701 يناسب المقصورات الضحلة، فتحات التهوية الضيقة،ومواقع لوحات محدودة في المساحة حيث لم يكن مروحة عمق 80 ملم قياسية يمكن أن تنظف.
إن استهلاك الطاقة 2.4W واستهلاك التيار 100mA يجعل هذا أحد المروحة الصناعية 80mm الأكثر كفاءة ٪ ذات الصلة حيث يشارك العديد من المروحة مصدر طاقة 24 فولت مع ميزانية محددة للتيار الكلي.
| المعلم | القيمة |
|---|---|
| الأبعاد | 80×80×15ملم |
| الجهد | 24 فولت DC |
| نطاق العمل | 14 فولت 27.6 فولت |
| التيار الحالي | 100mA |
| القوة | 2.4W |
| السرعة | 3100 دورة في الدقيقة |
| تدفق الهواء | 32.1 CFM (0.899 م3/دقيقة) |
| الضوضاء | 31.0 ديسيبل ((أ)) |
| محامل | محامل كرات |
| الحياة | 40000 ساعة |
| الشهادات | UL، CSA، TUV |
السلك الثالث يخرج إشارة قياس السرعة (جهاز استشعار النبض) متناسبة مع سرعة المروحة:
مراقبة السرعة:يسمح مخرج التشخيص للنظام المضيف بمراقبة RPM الفعلي للمروحة ٪ مؤكداً أن المروحة تعمل بسرعة صحيحة واكتشاف انخفاض التدريجي في السرعة من ارتداء الوعاء قبل الفشل الكامل.
إنذار خطأ المروحة:أنظمة مراقبة خطأ المروحة تستخدم إشارة التشغيل الكهربائي للكشف عن فشل المروحة عند 3100 دورة في الدقيقةتردد النبضات الخارجي حوالي 103 هرتز (إذا كان هناك نبضان في كل دورة) ، ضمن قدرة مدخلات مؤقتة قياسية لميكرو وحدة التحكم.
أجهزة الخادم ومركز البيانات:تبريد خادم الشفرة، هيكل خادم 1U و 2U، ومعدات الشبكة باستخدام مروحة ضئيلة 80 مم في مواقع رف محدودة الارتفاع.
البنية التحتية للاتصالات:إلكترونيات المحطة الأساسية، ومعدات المكاتب المركزية، وشاسيس الشبكات من الدرجة التي تتطلب مروحي رقيقة مع عمر خدمة طويل ومراقبة التشغيل.
لوحات التحكم الصناعية:تبريد لوحة التثبيت في أجهزة التحكم في الأتمتة، وأجهزة الكمبيوتر التشغيل، وأغلفة الكمبيوتر الصناعي مع عمق تجويف المروحة محدودة.
أجهزة إلكترونية للمعدات الطبية:إمدادات الطاقة وتبريد الإلكترونيات في الأجهزة الطبية المدمجة التي تتطلب تشغيل هادئ (31 ديسيبل) وشهادة UL.
السؤال 1: لماذا تختار المروحة 109P0824H701 عميقة 15 ملم بدلاً من المروحة 80 ملم عميقة 25 ملم؟
السبب الرئيسي هو الفيزيائي: عندما يكون عمق تجويف المروحة المتاح 15 × 24 ملم ، فإن مروحة 25 ملم لن تناسب.109P0824H701 هو أيضا أكثر هدوءا من العديد من المروحة 25mm في نفس الجهد ال 31 ديسيبل ((أ)) تصنيف الضوضاء يعكس الحمل النصل السفلي على الدفة الرقيقةالتفاوض: تدفق هواء أقل من مروحة كاملة العمق في مثل هذا الجهد. تأكد من أن CFM المنخفضة تلبي المتطلبات الحرارية قبل تحديد الاختلاف الرقيق.
السؤال الثاني: ما هو أساس عمر الخدمة البالغ 40 ألف ساعة؟
عمر سانيو دينكي المقدر بـ40 ألف ساعة عند درجة حرارة تشغيلية افتراضية درجة حرارة محيطية أعلى تقلل من عمر مادة التشحيم في 60 درجة مئويةيمكن أن تكون عمر الخدمة الفعلي أقصر بكثير من 25 درجة مئويةفي المنشآت التي تكون فيها درجة حرارة الهواء المحيطة بغرفة المروحة مرتفعة (30-50 درجة مئوية) ، يتم تقليل عمر الخدمة بنسبة.الاستبدال المخطط له في الصيانة المقررة التالية أفضل من العمل حتى الفشل.
السؤال 3: هل يؤثر الجهد الحد الأدنى للعمل 14 فولت على الأداء بشكل كبير؟
عند 14 فولت (58 ٪ من 24 فولت) ، يعمل المروحة عند 1800 دورة في الدقيقة تقريبًا ، أقل بكثير من السرعة المحددة ، مع انخفاض تدفق الهواء. الحد الأدنى لـ 14 فولت هو الحد الأدنى للبدء والتشغيل:يبدأ المروحة بشكل موثوق ويحافظ على دورانها عند 14 فولت، ولكن لقياس 3100 دورة في الدقيقة و 32.1 أداء CFM ، مطلوب 24 فولت. الحد الأعلى 27.6 فولت (115٪ من 24 فولت) يوفر تشغيل آمن في ظل ظروف الإفراط في الجهد.
السؤال 4: هل 109P0824H701 بديل مباشر لمروحة أخرى 80 × 80 × 15 مم في نفس فئة الجهد؟
تتطلب التوافق المادي مطابقة أبعاد الوجه 80 × 80 × 15 مم ، وإمدادات 24 فولت DC.تتطلب التوافق الكهربائي أن يطابق مرفق 3 أسلاك المروحة البديلة مع مرفق التزاوج في المعداتتأكد من أن اتجاه دوران الشفرة يطابق الأصلي: اتجاه تدفق الهواء المعاكس يقلل من التبريد الفعال.تغطي طرازات Sanyo Denki San Ace 80 سلسلة مجموعة من السرعات ومستويات تدفق الهواء ضمن نفس 80 × 80 × 15 مم.
