| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Minebea |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 1608KL-05W-B59 |

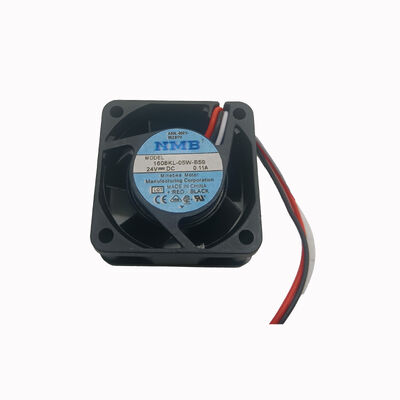

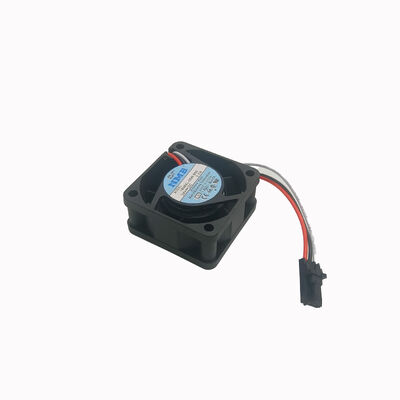

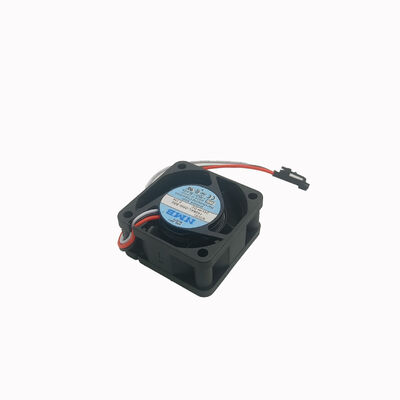

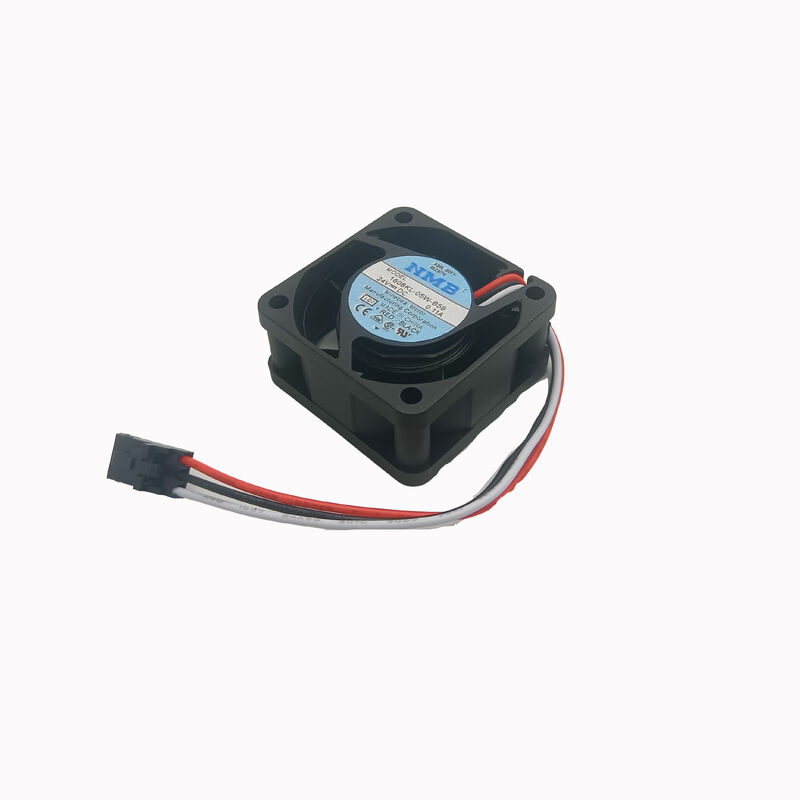

1608KL-05W-B59 هو مروحة محورية 40 × 40 × 20mm DC من NMB لموقف 4020 (40mm قطر ، عمق 20mm)وتطبيقات التبريد في غرف الإلكترونيات الصغيرةعند 24 فولت ومع خروج جهاز استشعار الدوار مقفل 3 أسلاك ، يتم تحديد هذا المروحة على وجه التحديد باسم مروحة تبريد نظام FANUC CNC ، والإشارة المتقاطعة إلى رقم تجميع FANUC A90L-0001-0528.
عامل الشكل 40 ملم يجعل هذا المروحة غير مرئية في سياق خزانات محركات كبيرةوالسيطرة على PCBs من مسافة قريبة بدلا من تهوية خزانة كاملة.
| المعلم | القيمة |
|---|---|
| الأبعاد | 40×40×20ملم |
| الجهد | 24 فولت DC |
| نطاق العمل | 20 فولت 25.2 فولت |
| التيار الحالي | 0.08A 0.11A |
| تدفق الهواء | حتى 9.5 CFM |
| ضغط ثابت | 42.2 با |
| الضوضاء | ≤33 ديسيبل ((A) |
| محامل | محامل كرات |
| العمر L10 | 50،000 ساعة @ 25°C |
| أسلاك | 3 |
| حكم (فانوك) | A90L-0001-0528 |
الحبل الثالث يوفر إشارة جهاز استشعار الدوار المغلق، وهي ميزة حاسمة لتكامل نظام FANUC CNC:
إنذار المروحة من FANUC CNC:أجهزة التحكم بالإنترنت من سلسلة FANUC 30i و 31i و 32i تراقب سرعة المروحة على السلك الثالث لمروحة التبريد مثل 1608KL-05W-B59.عندما ينخفض معدل سرعة المروحة إلى أقل من عتبة إشارة إلى فشل المحامل أو انسداد المروحة CNC يولد إنذار خطأ المروحةهذا التحذير المبكر يسمح للمشغل بتخطيط الصيانة قبل حدوث تلف في لوحة التحكم المرتبطة بالحرارة.
حماية الدوار المغلقة:إذا كان المروحة متوقفة تمامًا (شفرة مسدودة أو محمل مقبوض) ، فإن خروج الدوار المقفل يشير إلى سرعة صفر.معظم أنظمة CNC تستجيب مع إنذار فوري بدلا من الانتظار للحماية الحرارية لتشغيل حماية الإلكترونيات التي يبردها المروحة.
تبريد لوحة تحكم FANUC CNC:مروحة 40 ملم في مجموعات شاشة التحكم من FANUC 30i/31i/32i ووضعات تبريد لوحة LCD.
وحدة تبريد لجهاز التحكم في آلة الحاسب الآلي CNC:التبريد المستهدف للأقراص الفردية، بطاقات التحكم في المحور، ولوحات واجهة الخدمة داخل خزانات التحكم في FANUC CNC.
تبريد أقراص PCB الإلكترونية الصناعية:التطبيقات العامة لمروحة 24 فولت DC 40mm في أجهزة التحكم في الأتمتة الصناعية ، ولوحات واجهة المحرك ، وإلكترونيات التحكم المدمجة.
س1: ما هي طرازات FANUC التي تستخدم 1608KL-05W-B59 (A90L-0001-0528) ؟
تم تأكيد 1608KL-05W-B59 لمجموعة FANUC 30i، 31i،وتكوينات تحكم CNC 32i خاصة لوحدات التحكم من نوع LCD ومجموعات تحكم CNC مستقلة (A02B-0303-C103 وأرقام التجمعات ذات الصلة)كما تستخدم في تكوينات CNC المتقدمة بما في ذلك مراكز التصنيع ذات 5 محاور وأنظمة التحويل في الطاحونة وأجهزة التحكم في آلات الطحن باستخدام هذه السلسلة CNC.
س2: ما هي رموز إنذار المروحة التي يولدها 1608KL-05W-B59 الفاشل في جهاز تحكم FANUC؟
أجهزة التحكم CNC FANUC مع مراقبة المروحة تولد إنذار DS0300 (انقطاع المروحة التبريد) أو رموز إنذار نظامية معادلة عندما تشير إشارة سرعة المروحة الثلاثة الأسلاك إلى صفر دورات في الدقيقة.يظهر هذا الإنذار كتحذير أصفر أو يتوقف عن تشغيل المحور اعتمادا على تكوين النظامإنذار FANUC DS0300 في جهاز تحكم من سلسلة 30i/31i/32i يشير مباشرة إلى مروحة التبريد
السؤال 3: هل هناك فرق بين 1608KL-05W-B59-L00 و 1608KL-05W-B59 دون إضافة؟
يحدد اللاحظة -L00 في نظام تسمية NMB طول سلك الرصاص القياسي. عادةً ما يشير L00 إلى طول رصاص قياسي (بدون سابقة). توجد مراجعات عديدة الحالية لهذا المروحة (0.08A و 0.قبل الطلب،تأكيد المراجعة الحالية المطلوبة من وثائق خدمة نظام FANUC أو مقارنة المواصفات الحالية لسمة المروحة الأصلية مع المتغيرات المتاحة.
السؤال 4: هل يمكن تثبيت 1608KL-05W-B59 في أي اتجاه؟
نعم ، تعمل مروحة محامل الكرات بشكل موثوق في جميع اتجاهات التثبيت (أفقيًا أو عموديًا أو مقلوبًا). يبقي بناء محامل الكرات في NMB على التشحيم في أي اتجاه.في مجموعات لوحة تحكم FANUC، يمكن تركيب المروحة في مواجهات مختلفة اعتمادا على تكوين التحكم المحدد
