| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A02B-0236-C120 |

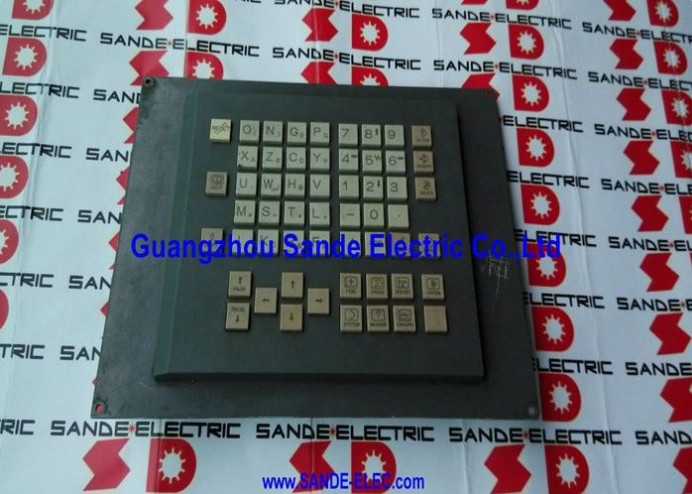

A02B-0236-C120 هي وحدة MDI (إدخال البيانات اليدوية) الأصغر المنفصلة المكونة من 44 مفتاحًا لعناصر التحكم CNC من السلسلة i من FANUC. إنها لوحة المفاتيح الفعلية التي من خلالها يقوم مشغل الماكينة بإدخال أوامر MDI، واختيار أوضاع التشغيل، وضبط الإزاحات، والتنقل عبر واجهة مشغل CNC. "النوع المنفصل" يعني أن وحدة MDI هذه يتم تركيبها بشكل مستقل عن شاشة LCD - لوحة المفاتيح والشاشة عبارة عن مكونات لوحة منفصلة متصلة بواسطة كابل، بدلاً من دمجها في حاوية واحدة.
إن التخطيط المكون من 44 مفتاحًا هو تكوين لوحة المفاتيح المضغوط لأجهزة السلسلة i حيث تكون مساحة اللوحة محدودة. وهو يغطي مفاتيح وظائف CNC، ولوحة المفاتيح الرقمية، ومفاتيح تحديد الوضع، ومفاتيح المؤشر، وجميع المفاتيح المطلوبة لتشغيل CNC الكامل. توفر المفاتيح الصلبة ردود فعل ملموسة مناسبة لبيئات الأدوات الآلية التي تنتشر فيها القفازات أو الأيدي الدهنية.
يوجد متغيران رئيسيان لللاحقة. ال#TBRيحمل الإصدار ملصقات نصية باللغة الإنجليزية على المفاتيح - تُستخدم بشكل شائع في المخارط (18i-TA، 21i-TA) في الأسواق الناطقة باللغة الإنجليزية. ال#TBSيحمل الإصدار تسميات رمزية (أيقونة) - وهي رموز لوحة مفاتيح الآلة العالمية المحايدة للغة. تختلف واجهة لوحة المفاتيح الداخلية PCB بين المتغيرين. تأكد من اللاحقة من ملصق الوحدة المثبتة قبل الطلب.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A02B-0236-C120 |
| يكتب | وحدة MDI منفصلة |
| عدد المفاتيح | 44 (المفاتيح الصلبة) |
| تصاعد | مثبتة على المسمار |
| المتغيرات | #TBR (الإنجليزية) / #TBS (رمزي) / #MBR |
| ثنائي الفينيل متعدد الكلور الداخلي | N86D-1613-R101/01 |
| واجهة لوحة المفاتيح | A86L-0001-0252/TAR (#TBR) |
| شاشات الكريستال السائل المتوافقة | 7.2 بوصة، 8.4 بوصة، 9.5 بوصة |
| CNC متوافق | السلسلة 16i، 18i، 21i |
| حالة | توقف |
يقوم "النوع المنفصل" A02B-0236-C120 بتثبيت لوحة المفاتيح كوحدة مميزة متصلة بوجه لوحة الماكينة عن طريق التثبيت اللولبي، بينما يتم تركيب وحدة عرض LCD بشكل منفصل. يتيح ذلك وضع لوحة المفاتيح على ارتفاع مثالي للمشغل بشكل مستقل عن الشاشة، ويسمح باستبدال أي مكون دون إزعاج الآخر.
س 1: ما هو الفرق بين A02B-0236-C120#TBR وA02B-0236-C120#TBS؟
يحتوي متغير #TBR على تسميات نصية باللغة الإنجليزية على جميع المفاتيح الوظيفية — INSERT وDELETE وRESET وما شابه. يستخدم متغير #TBS أيقونات رمزية بدلاً من النص الإنجليزي، وهو مناسب للأسواق غير الناطقة باللغة الإنجليزية. تختلف واجهة لوحة المفاتيح PCB بين المتغيرين. تأكد من المتغير المثبت من الملصق الموجود على الوحدة الموجودة.
Q2: تنتج مفاتيح وحدة MDI أحرفًا غير صحيحة أو لا يوجد أي إدخال. أين هو الخطأ؟
تحقق من اتصال الكبل بين وحدة MDI وواجهة لوحة المفاتيح الخاصة بـ CNC أولاً - يؤدي كابل الشريط السائب أو التالف إلى حدوث أخطاء عشوائية في الأحرف أو فقدان كامل للإدخال. إذا تم التأكد من أن الكابل جيد، فمن المحتمل أن يكون العطل في وحدة واجهة لوحة المفاتيح (A86L-0001-0252/TAR أو ما يعادله) داخل وحدة MDI.
Q3: هل يمكن استخدام A02B-0236-C120 مع مركز تصنيع 18i-MB بالإضافة إلى مخرطة؟
نعم. أجهزة وحدة MDI هي نفسها لجميع أنظمة 16i/18i/21i. يرتبط متغير النص الإنجليزي #TBR بشكل شائع بالمخارط ولكنه يعمل بشكل صحيح في عناصر التحكم في مركز المعالجة أيضًا. يحدد برنامج CNC تعريفات الوظيفة الرئيسية.
Q4: ما هي أحجام شاشة LCD المتوافقة مع A02B-0236-C120؟
تتصل وحدة MDI المنفصلة بوحدة التحكم CNC عبر كابل، بشكل مستقل عن الشاشة. وهو متوافق مع تكوينات LCD مقاس 7.2 بوصة و8.4 بوصة و9.5 بوصة. يتم تركيب وحدة MDI بشكل مستقل على اللوحة، وبالتالي فإن حجم شاشة LCD لا يقيد متغير MDI المستخدم.
س5: أين يتم الحصول على A02B-0236-C120 بعد التوقف؟
من خلال سوق ما بعد البيع لوحدة MDI من سلسلة FANUC - تجار لوحة المفاتيح FANUC، وخدمات الإصلاح، وموردي الفائض الذين تم اختبارهم. حدد متغير اللاحقة (#TBR، أو #TBS، أو #MBR). يتوفر الطراز A02B-0236-C120 على نطاق واسع نظرًا للعدد الكبير من ماكينات 16i/18i/21i في خدمة الإنتاج العالمية.
