| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A02B-0281-C120 |
رقم الجزء:A02B-0281-C120
المصنع:شركة فانوك (اليابان)
نوع المنتج:وحدة الـ MDI نوع منفصل (مستقلة)
المسلسل:A02B-0281

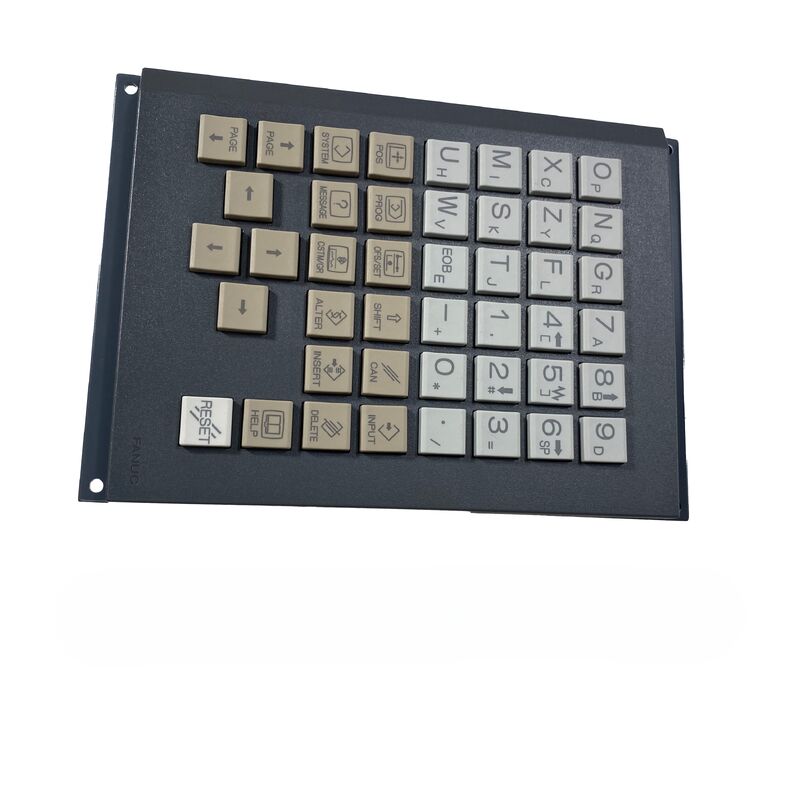

The A02B-0281-C120 is the separate-type MDI (Manual Data Input) unit for FANUC i-series CNC controls in the stand-alone configuration — the physical keypad through which the machine operator and setup technician enter CNC programmes، تعديل المعلمات، والقيام بتشغيل المحاور، وإدارة وظائف الآلة.
تتقسّم أجهزة التحكم CNC من فانوك سلسلة i إلى تكوينينين فيزيائيين: النوع المثبت على شاشة LCD، حيث يتم دمج الشاشة و MDI في وحدة واحدة، والنوع المستقل،حيث أن شاشة CNC هي وحدة منفصلة و MDI هي لوحة مفاتيح منفصلةA02B-0281-C120 هو MDI المستقلة تثبيت في لوحة الماكينة في مكان مناسب لتركيبات المشغل، والتي تم توصيلها مرة أخرى إلى وحدة التحكم CNC.
يحدد تسمية "الدوران الأفقي" توجيه تخطيط لوحة المفاتيح للآلات الآلية للدوران (الدوران).لوحة المشغل عادة ما تواجه المشغل أفقياً أمام منطقة العمل ، يتم تحسين ترتيب المفاتيح على هذا MDI لهذا التوجهوهي مختلفة عن مركز التصنيع (نوع M) المتغيرات MDI التي تستخدم تكوينات تخطيط مختلفة.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A02B-0281-C120 |
| النوع | وحدة MDI منفصلة |
| نوع الجهاز | محرك التشغيل الحاسوبي (التحويل) |
| التخطيط | الأفقية |
| شكل المفتاح | مفتاح صغير |
| اللغة | الإنجليزية |
| يشمل | A20B-1008-0510 لوحة التوصيل PCB |
| متوافق | نوع CNC مستقل من FANUC i-Series |
| السلسلة | A02B-0281 |
| الأصل | اليابان |
A02B-0281-C120 موجود في عدة تكوينات اللاحقة التي تحدد مجموعة المفاتيح الدقيقة:
| الإضافة | التكوين الرئيسي |
|---|---|
| #TBR | المفاتيح الإنجليزية القياسية |
| #TBE | اللغة الإنجليزية + مفاتيح الرمز |
| #MBR | المفاتيح الإنجليزية المترية |
| #MBE | اللغة الإنجليزية المتري + مفاتيح الرمز |
يحدد اللاحق أي المفاتيح موجودة فعلياً وملصقة على لوحة المفاتيح.تأكيد ما بعد MDI المثبت من ملصقها الخاص قبل الطلب.
س1: ما هو الفرق بين جهاز MDI من النوع المنفصل و جهاز MDI مثبت على شاشة LCD؟
على جهاز كمبيوتر CNC من طراز i-series مثبت على شاشة LCD ، يتم دمج الشاشة و لوحة المفاتيح MDI في وحدة متكاملة واحدة.الشاشة و MDI منفصلان MDI (A02B-0281-C120) يتصل بوحدة التحكم CNC عن طريق الكابل ويتم تركيبها بشكل مستقليحدد التكوين الأصلي للآلة أي نوع هو الصحيح؛ MDI مستقل لا يمكن أن يحل محل MDI من نوع LCD، والعكس صحيح.
س2: هل A02B-0281-C120 متوافق مع مراكز التصنيع وكذلك المحولات؟
تم تكوين -C120 خصيصًا لدورات CNC (التحويل) في تخطيط أفقي. تستخدم إصدارات MDI مركز التصنيع أرقام قطع مختلفة داخل سلسلة A02B-0281.يمكن أن يسبب تركيب MDI من نوع الدوران في مركز معالجة عدم تطابق وظائف المفتاحتأكد من نوع الجهاز قبل الطلب
السؤال 3: لا يظهر جهاز MDI أي استجابة عند الضغط على المفاتيح. كيف يتم تشخيص الخطأ؟
تحقق من اتصال الكابلات بين MDI ووحدة التحكم CNC كابل فضفاض أو متضرر هو السبب الأكثر شيوعًا لفشل MDI.فحص لوحة التوصيل A20B-1008-0510 المضمنة مع الوحدة بحثًا عن علامات تلفإذا تم التأكد من أن الكابل والمتصلات جيدة ، فإن لوحة المفاتيح MDI نفسها تحتاج إلى استبدال.
السؤال 4: هل A02B-0281-C120 يتضمن لوحة التوصيل؟
نعم، يتم توفير الوحدة مع جهاز التوصيل الصغير (A20B-1008-0510) الذي يتعامل مع الواجهة بين لوحة مفاتيح MDI وكابل CNC.تأكيد PCB المرفق يتم تضمينها وغير تالفة عند فحص وحدة مستعملة أو فائض.
السؤال 5: أي سلسلة CNC متوافقة مع A02B-0281-C120؟
تم تصميم سلسلة A02B-0281 MDI لأجهزة التحكم CNC من FANUC i-series في التكوين المستقل Series 16i ، 18i ، 21i ، 0i ، والنماذج ذات الصلة من سلسلة i التي تستخدم بنية MDI منفصلة.التوافق يعتمد على نموذج CNC المحدد وتكوين لوحة التحكمتأكيد على تصنيف FANUC CNC للآلة قبل الطلب.
