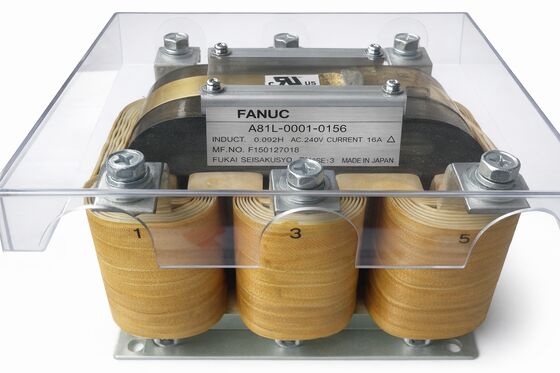

A81L-0001-0156 فانوك AC مفاعل محرك سيرفو A81L00010156 A8IL-OOOI-OI56

فانووك A81L-0001-0156 | مفاعل خط تيار متردد ثلاثي الطور — 62 أمبير، 0.14 مللي هنري، 264 فولت، حماية محرك CNC

رقم القطعة: A81L-0001-0156

السلسلة: A81L-0001

النوع: مفاعل خط تيار متردد ثلاثي الطور

الحالة: جديد / فائض / مستعمل متوفر

نظرة عامة

إن مفاعل فانووك A81L-0001-0156 هو مفاعل خط تيار متردد ثلاثي الطور بقدرة 62 أمبير مع محاثة 0.14 مللي هنري وتصنيف جهد 264 فولت تيار متردد، مصمم للاستخدام ضمن أنظمة محركات CNC المؤازرة والمغزل من فانووك. يتم تركيبه بين مصدر التيار الرئيسي الوارد وأطراف الدخل للتيار المتردد لنظام المحرك، ويعمل كمقاومة متحكم بها على التوالي مع جميع الأطوار الثلاثة في وقت واحد. هذا الموضع - عند نقطة التقاء طاقة التيار الرئيسي الخام مع إلكترونيات المحرك الحساسة - هو المكان الذي يكتسب فيه المفاعل مكانه في الخزانة.

مقارنةً بمفاعل التيار الأعلى A81L-0001-0157 (110 أمبير / 0.07 مللي هنري)، فإن A81L-0001-0156 يتمتع بتصنيف تيار أقل مع قيمة محاثة أعلى.

هذا المزيج يروي قصة تطبيقه: فهو مخصص لتكوينات محركات فانووك الأصغر حيث يكون إجمالي تيار الدخل المجمع معتدلاً، وحيث توفر المحاثة الإضافية تخفيفًا أكثر شمولاً للتوافقيات والحد من تيار الاندفاع مقارنة بالبدائل ذات المحاثة الأقل.

في الآلات التي تحتوي على وحدة مضخم مؤازر واحدة، أو محرك مغزل مدمج، أو تكوين محدود المحاور، فإن مواصفات 62 أمبير / 0.14 مللي هنري هي الخيار الصحيح - ليس كحل بديل، بل كمطابقة متعمدة للمتطلبات الكهربائية لنظام المحرك.

المواصفات الرئيسية

محاثة أعلى، تيار أقل — فهم المواصفات

العلاقة بين المحاثة وتصنيف التيار في مفاعلات الخط ليست اعتباطية. المحاثة الأعلى تخلق مقاومة أكبر، مما يعني حدًا أكثر فعالية لكل من تيار الاندفاع عند التشغيل وتيار التوافقيات أثناء التشغيل.

ولكن المحاثة الأعلى تخلق أيضًا انخفاضًا أكبر في الجهد عند أقصى تيار مقنن - وهذا هو السبب في أن المفاعلات الأكبر ذات التيار الأعلى تستخدم قيم محاثة أقل للحفاظ على فقدان الجهد ضمن الحدود المقبولة لنظام المحرك الذي تغذيه.

عند 0.14 مللي هنري و 62 أمبير، يقع A81L-0001-0156 في الطرف الأعلى من عائلة مفاعلات فانووك A81L في فئة التيار هذه.

النتيجة هي قمع توافقيات قوي نسبيًا والحد من الاندفاع لسعة المحرك التي يغطيها - مفيد في المرافق التي تكون فيها جودة مصدر الطاقة متغيرة، أو حيث تشارك المعدات الحساسة الأخرى نفس دائرة الإمداد، أو حيث تتضمن السجل الكهربائي للآلة أخطاء دخل محرك غير مفسرة ربما كان مفاعل أكثر فعالية قد منعها.

يؤكد الجهد المقنن 264 فولت أن هذا المفاعل مصمم لجهود التيار الصناعي الدولية - على وجه التحديد نطاق 200-240 فولت تيار متردد المستخدم في أوروبا وآسيا، وتكوينات الخزانة الواحدة 208 فولت / 240 فولت الشائعة في التركيبات الصناعية في أمريكا الشمالية. إنه غير مصنف لأنظمة التيار ثلاثي الطور 480 فولت.

ما يحميه المفاعل، وكيف

تحتوي كل مضخم مؤازر ومضخم مغزل من فانووك على مرحلة مقوم - عادةً جسر ثنائي - يقوم بتحويل إمداد التيار المتردد الوارد إلى جهد ناقل التيار المستمر الذي يستخدمه العاكس لقيادة المحرك. هذه المرحلة المقومة معرضة مباشرة لما يقدمه مصدر التيار الرئيسي: تيارات الاندفاع، وزيادات الجهد العابرة، والاضطراب التوافقي من المعدات الأخرى على نفس الإمداد، والإجهاد الحراري المتراكم لدورات التشغيل المتكررة.

يعالج A81L-0001-0156 كل هذه الأمور في وقت واحد. في لحظة التشغيل، تقاوم محاثته البالغة 0.14 مللي هنري الطلب المفاجئ على التيار من مكثفات ناقل التيار المستمر غير المشحونة للمحرك - الاندفاع الذي قد يصل بخلاف ذلك إلى مضاعفات تيار التشغيل ويجهد ثنائيات المقوم مع كل دورة تشغيل.

على مدى عمر خدمة آلة إنتاجية تعمل مرة أو مرتين في الوردية، فإن هذا التخفيف المتكرر للاندفاع يحدث فرقًا قابلاً للقياس في طول عمر المقوم.

أثناء التشغيل، يؤدي تبديل العاكس في المحركات المؤازرة والمغزل إلى إنشاء تيارات توافقيات عند مضاعفات تردد الإمداد - بشكل أساسي التوافقيات الخامسة والسابعة في نظام ثلاثي الطور.

تتدفق هذه التيارات مرة أخرى عبر اتصال التيار الرئيسي ويمكن أن تؤثر على المعدات المجاورة، وتسبب رحلات خاطئة في أجهزة حماية الإمداد، أو تساهم في مشاكل حرارية غير مفسرة في محولات التوزيع. تقوم محاثة المفاعل بتخفيف هذه التوافقيات عند المصدر، مما يبقيها ضمن المستويات المقبولة في دائرة الإمداد.

يتم إبطاء زيادات الجهد العابرة - الارتفاعات السريعة من تبديل الملامسات القريبة، أو بدء تشغيل المحركات، أو أحداث تبديل المرافق - بواسطة محاثة المفاعل قبل أن تصل إلى مكثفات دخل المحرك.

لا تزال المكثفات ترى طاقة الزيادة العابرة، لكنها تراها بمعدل ارتفاع متحكم فيه بدلاً من خطوة فورية، مما يقلل الإجهاد على عزل المكثف ويطيل عمر خدمته.

التركيب في خزانة المحرك

يتم تركيب A81L-0001-0156 على التوالي مع موصلات الطور الرئيسية الثلاثة، عادةً عند دخل التيار المتردد لقسم طاقة المحرك المؤازر للآلة. في معظم ترتيبات خزانة محركات فانووك، يدخل التيار الرئيسي عبر قاطع دائرة أو كتلة فيوز، ويمر عبر المفاعل، ثم يتصل بوحدة إمداد الطاقة (PSM) أو مباشرة بناقل التيار المتردد الرئيسي لنظام المحرك.

لا يحتوي المفاعل على أي توصيلات تحكم - إنه مكون سلبي بحت مع ثلاثة أطراف دخل وثلاثة أطراف خرج للطاقة.

عند تيار مقنن 62 أمبير، يجب أن يكون مقطع الموصل الذي يغذي المفاعل ويخرج منه بالحجم المناسب. الأسلاك ذات الحجم غير المناسب التي تربط مفاعل الخط تخلق تسخينًا موضعيًا عند الأطراف يكون مستقلاً عن المفاعل نفسه ولن يكون مرئيًا حتى تظهر العزل أو أجهزة الأطراف علامات الإجهاد.

تأكد من أن حجم الأسلاك يتطابق مع تصنيف 62 أمبير، وليس فقط تيار الدخل المقنن للمحرك اللاحق، والذي قد يكون أقل في ظروف الحمل الخفيف.

موقع التركيب مهم للإدارة الحرارية. تقوم ملفات النحاس والقلب الحديدي للمفاعل بتبديد جزء من الطاقة المتدفقة من خلالها على شكل حرارة.

في خزانة جيدة التهوية، يتم امتصاص ذلك دون صعوبة في درجات الحرارة المحيطة المعتدلة. في حاوية مغلقة أو سيئة التهوية، تزيد زيادة درجة حرارة المفاعل من الحمل الحراري الإجمالي للخزانة ويجب أخذها في الاعتبار في مواصفات تبريد الخزانة.

المصدر والتحقق

يتوفر A81L-0001-0156 من خلال سوق الصيانة والإصلاح وقطع الغيار المستعملة من فانووك. عند تقييم وحدة مستعملة، افحص توصيلات الأطراف بحثًا عن علامات ارتفاع درجة الحرارة - تغير اللون، أو ذوبان العزل، أو الأجهزة غير المحكمة - وتأكد من أن جميع نهايات الملفات الثلاثة سليمة ومشدودة بشكل صحيح.

يؤكد فحص مقاومة بسيط عبر كل ملف وبين الملفات والأرض سلامة العزل الأساسية.

يمكن التحقق من محاثة المفاعل باستخدام مقياس LCR إذا كانت القيمة بحاجة إلى تأكيد قبل التركيب، على الرغم من أن هذا نادرًا ما يكون ضروريًا لوحدة لا يوجد بها تاريخ تلف مرئي.

عند طلب بديل، تأكد من لاحقة 0156 تحديدًا.

تغطي سلسلة A81L-0001 تصنيفات مفاعلات متعددة بمحاثات وقيم تيار مختلفة - اللواحق الأخرى في نفس السلسلة ليست مكافئة، حتى لو بدت متشابهة جسديًا. مواصفات 62 أمبير / 0.14 مللي هنري / 264 فولت فريدة من نوعها لـ 0156.

أسئلة وأجوبة

س1: ما هو الفرق بين A81L-0001-0156 و A81L-0001-0157؟

0157 مصنف بـ 110 أمبير مع محاثة 0.14 مللي هنري - تيار أعلى، محاثة أقل - مناسب لأنظمة محركات فانووك الأكبر ذات تيار الدخل المجمع الأكبر. 0156 مصنف بـ 62 أمبير مع 0.14 مللي هنري - نفس المحاثة، سعة تيار أقل - متطابق مع تكوينات المحركات الأصغر.

استخدام 0157 على نظام مصمم لـ 0156 يوفر سعة تيار كافية ولكن نفس المحاثة، لذا فإن أداء التوافقيات والاندفاع لم يتغير.

استخدام 0156 حيث تم تحديد 0157 يخاطر بتيار زائد مستمر عبر ملفات المفاعل. قم دائمًا بمطابقة تصنيف التيار مع تيار الدخل الفعلي لنظام المحرك.

س2: هل A81L-0001-0156 متوافق مع إمدادات التيار ثلاثي الطور 480 فولت؟

لا. يؤكد تصنيف الجهد 264 فولت تيار متردد أن هذا المفاعل مصمم لتيار رئيسي ثلاثي الطور 200-240 فولت تيار متردد، والذي يغطي جهد الإمداد القياسي المستخدم مع أنظمة محركات فانووك المؤازرة والمغزل من فئة 200 فولت. تتطلب أنظمة محركات فانووك من فئة 400 فولت مفاعلات مصنفة لهذا الفصل الجهد.

تركيب مفاعل مصنف بـ 264 فولت على إمداد 480 فولت هو خطر عزل وخطر سلامة - يجب أن يتطابق فصل الجهد للمفاعل مع جهد التيار الرئيسي.

س3: كيف تقارن محاثة 0.14 مللي هنري بمفاعلات الخط النموذجية، وهل المحاثة الأعلى أفضل دائمًا؟

0.14 مللي هنري في الطرف المعتدل إلى الأعلى لمفاعل ثلاثي الطور 62 أمبير. توفر المحاثة الأعلى تخفيفًا أفضل للتوافقيات وحدًا أقوى للاندفاع، ولكنها تقدم أيضًا انخفاضًا أكبر في الجهد عبر المفاعل عند أقصى تيار مقنن - مما يقلل الجهد المتاح لناقل التيار المستمر للمحرك تحت الحمل.

تحدد فانووك قيم المحاثة التي توازن بين فعالية الحماية مقابل انخفاض الجهد المقبول لكل تكوين نظام محرك. استخدام قيمة محاثة أعلى بكثير من المواصفات يخاطر بظروف الجهد المنخفض عند دخل المحرك أثناء ذروة طلب التيار.

س4: هل يمكن لنظام محرك فانووك العمل بدون مفاعل الخط؟

ستعمل المحركات بدون المفاعل، ولكن الحماية المدخلة التي يوفرها غائبة. كل دورة تشغيل تسلم تيار اندفاع غير مقيد إلى ثنائيات المقوم. تتدفق تيارات التوافقيات إلى التيار الرئيسي بسعة أعلى. تصل الزيادات العابرة للجهد إلى دخل المحرك بدون تخفيف.

يحدث التأثير العملي بشكل تراكمي ببطء - يزداد شيخوخة المكثف، ويزداد إجهاد المقوم، ويصبح المحرك أكثر عرضة لأعطال متعلقة بالدخل. في آلة من المتوقع أن تعمل لسنوات في الإنتاج، فإن إزالة هذه الحماية لتقليل تكلفة الخزانة أو تعقيدها هو مقايضة سيئة.

س5: هل يتطلب المفاعل أي صيانة؟

متطلبات الصيانة الروتينية قليلة. لا يحتوي المفاعل على أجزاء متحركة ولا يتطلب تشحيمًا أو تعديلًا أو معايرة. الفحص الدوري لتوصيلات الأطراف بحثًا عن إحكام وعلامات ارتفاع درجة الحرارة أمر جدير بالاهتمام - الأطراف غير المحكمة أو المتآكلة عند مستوى التيار المقنن تولد حرارة محلية لا تأخذها مواصفات ملف المفاعل في الاعتبار.

يؤكد فحص مقاومة الملف أثناء صيانة الخزانة المجدولة سلامة العزل. بخلاف ذلك، يتم تحديد عمر خدمة المفاعل من خلال جودة بيئة تركيبه بدلاً من أي آلية تآكل متأصلة.
