| مكان المنشأ | اليابان |
| اسم العلامة التجارية | PANASONIC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | BR-CCF2TH |

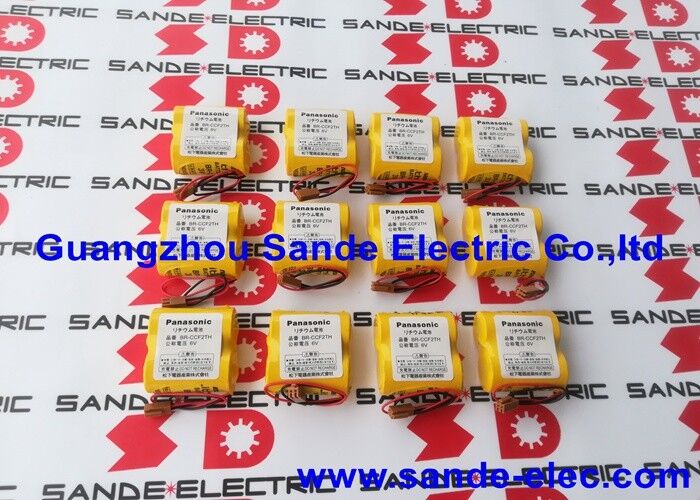

إن BR-CCF2TH عبارة عن بطارية ليثيوم مزدوجة الحجم من باناسونيك من أجل النسخ الاحتياطي لمضخم FANUC Alpha المؤازر ABS (نظام تحديد المواقع المطلق) - وهو البديل الأعلى سعة في مجموعة بطاريات التشفير المطلق FANUC Alpha. تنتج خليتا BR بحجم C من باناسونيك متسلسلة 6 فولت عند 5000 مللي أمبير في الساعة - وهو احتياطي طاقة أكبر بكثير من العبوات الأصغر حجمًا 2/3A أو A-size المستخدمة في أنظمة مؤازرة FANUC الأخرى.
يتطلب نظام المؤازرة FANUC Alpha قدرة أعلى لحزمة C-size للحفاظ على بيانات موضع جهاز تشفير ABS خلال فترات توقف الماكينة الممتدة - إغلاق المصنع لفترات طويلة، أو عطلات نهاية الأسبوع الممتدة، أو فترات الصيانة حيث قد يتم إيقاف تشغيل CNC لأسابيع أو أشهر.
| المعلمة | قيمة |
|---|---|
| الجهد االكهربى | 6 فولت |
| سعة | 5000 مللي أمبير (5 أمبير) |
| عدد الخلايا | 2 × باناسونيك BR-C |
| كيمياء | Li-CFₓ (سلسلة باناسونيك BR) |
| موصل | أنثى براون 2 دبوس JAE |
| أبعاد | 53 × 26 × 50.5 ملم |
| درجة حرارة | -40 درجة مئوية إلى +85 درجة مئوية |
| مدة الصلاحية | ~10 سنوات |
| مرجع متقاطع | A98L-0001-0902 / A06B-6073-K001 |
تحافظ دائرة تحديد الموقع المطلق (ABS) لنظام FANUC Alpha على بيانات موضع المحور بشكل مستمر - بما في ذلك أثناء إيقاف تشغيل مصدر الطاقة CNC. يوفر BR-CCF2TH عداد موضع جهاز التشفير والذاكرة بتيار الاستعداد 6 فولت اللازم للحفاظ على بيانات الموقع المطلقة خلال فترات انقطاع التيار الكهربائي.
بدون بطارية:في عملية التشغيل التالية، لا يستطيع CNC قراءة الموضع المطلق من جهاز التشفير - يلزم تشغيل مرجعي (موجه موجه) قبل السماح بأي حركة للمحور. بالنسبة للآلات متعددة المحاور، يضيف هذا وقتًا كبيرًا إلى كل تسلسل تشغيل.
مع BR-CCF2TH:يتم الاحتفاظ بالموضع المطلق خلال فترات انقطاع التيار الكهربائي طالما ظلت البطارية مشحونة - يقرأ CNC موضع المحور الحالي مباشرة عند تشغيل الطاقة، دون الحاجة إلى توجيه موجه.
إنذار بطارية ألفا سيرفو ABS:يعرض محور ألفا المؤازر FANUC CNC إنذارًا لبطارية ABS. يتم استبدال BR-CCF2TH (A98L-0001-0902) أثناء الصيانة المخطط لها - مع الاحتفاظ بمواضع التشفير المطلقة على جميع المحاور، مع إلغاء تشغيل التوجيه عند إعادة التشغيل.
التحضير الممتد لإغلاق المصنع:قبل إيقاف التشغيل على مستوى المنشأة لمدة ثلاثة أسابيع، تقوم الصيانة بفحص حالة بطارية BR-CCF2TH عبر جميع مكبرات الصوت المؤازرة Alpha - مما يضمن عدم استنفاد بطارية ABS أثناء فترة انقطاع التيار الكهربائي الممتدة.
س1: ما هو إنذار FANUC الذي يشير إلى أن BR-CCF2TH يحتاج إلى استبدال على جهاز Alpha servo؟
يقوم CNC بإنشاء إنذار بطارية متعلق بنظام ABS (عادةً إنذار 9F لسلسلة Alpha، أو إنذار نظام يشير إلى انخفاض جهد البطارية على المحور المتأثر) - يظهر عند التشغيل عندما ينخفض الجهد إلى ما دون عتبة الكشف. استبدل عند التنبيه لتجنب فقدان مواضع التشفير المطلقة.
س2: هل يمكن استبدال BR-CCF2TH أثناء تشغيل ماكينة CNC؟
نعم. مع تشغيل CNC والطاقة المؤازرة، يحافظ مصدر مكبر الصوت على ذاكرة تشفير ABS - يمكن فصل BR-CCF2TH واستبداله دون فقدان بيانات الموقع. قم بتوصيل البطارية الجديدة قبل فصل البطارية القديمة حيثما أمكن ذلك. يؤدي الاستبدال مع إيقاف التشغيل إلى المخاطرة بفقدان الموضع المطلق إذا تجاوزت الفجوة وقت توقف جهاز التشفير.
س3: ما هو الفرق بين BR-CCF2TH وBR-AGCF2W الأصغر المستخدم في أنظمة سيرفو FANUC الأخرى؟
يستخدم BR-CCF2TH خليتين بحجم C بقدرة 5000 مللي أمبير في الساعة عند 6 فولت - وهي حزمة ذات سعة أعلى لمكبرات الصوت المؤازرة FANUC Alpha ABS التي تتطلب مدة احتياطية أطول. يستخدم BR-AGCF2W خليتين بحجم A لحوالي 1800 مللي أمبير في الساعة عند 6 فولت - لمكبرات الصوت من سلسلة Beta ذات متطلبات سعة أقل. يستخدم كلاهما كيمياء Panasonic BR وموصلات JAE البنية، لكن الأحجام المادية وأنظمة FANUC التي تخدمها تختلف.
س4: ما هي مدة صلاحية BR-CCF2TH غير المستخدمة؟
حوالي 10 سنوات في درجة حرارة الغرفة. تتميز خلايا Li-CFₓ من سلسلة BR من باناسونيك بمعدل تفريغ ذاتي منخفض - تحتفظ BR-CCF2TH غير المستخدمة بمعظم سعتها البالغة 5 أمبير على مدار عقد من التخزين. تحقق من تاريخ التصنيع عند استخدام المخزون المخزن - استبدل أي بطارية تظهر عليها علامة 10 سنوات بغض النظر عن الحالة البصرية.
