| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Fanuc |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A66L-6001-0026#L5R03 |

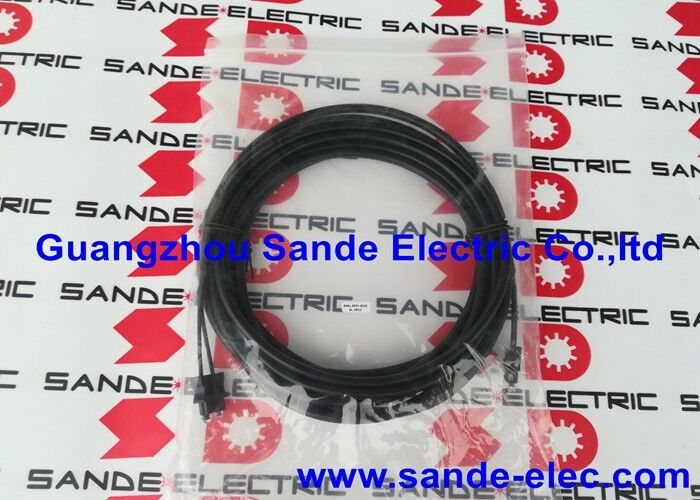

A66L-6001-0026#L5R03 هو كابل الألياف الضوئية HSSB المقوى بطول 5 أمتار من سلسلة A66L-6001-0026 من FANUC. عند 5 أمتار، يخدم هذا الكابل أقصر كابل خارجي قياسي في سلسلة HSSB المغلفة N/S - لتركيبات CNC والروبوتات المدمجة حيث يتم تركيب خزانة التحكم ولوحة القيادة على بعد 5 أمتار من مسار الكابل الموجه.
يعد الكابل الذي يبلغ طوله 5 أمتار هو الاختيار القياسي لمراكز التصنيع ذات الخزانات المدمجة (المثبتة بالماكينة)، وأنظمة الروبوت حيث يتم وضع وحدة التحكم بجوار الروبوت مباشرةً، ومراكز الخراطة CNC المثبتة على مقاعد البدلاء حيث تكون خزانة القيادة بجوار الماكينة مباشرة.
| المعلمة | قيمة |
|---|---|
| طول | 5 م |
| نوع غمد | N/S (نايلون/مقوى) |
| موصل | R03 |
| واجهة | HSSB |
| نوع البيانات | مسلسل عالي السرعة |
| مقاومة EMI | نعم (الألياف الضوئية - مناعية بطبيعتها) |
| مسلسل | A66L-6001-0026 |
ينقل HSSB بيانات الأوامر والتعليقات المؤازرة بسرعة عالية بين وحدة التحكم FANUC CNC ونظام محرك المؤازرة:
الاتصال البصري مزدوج الاتجاه:أوامر سرعة المحور وأوامر الموضع وتمكين الإشارات من الانتقال من CNC إلى محركات المؤازرة؛ تنتقل تعليقات التشفير وحالة محرك الأقراص وبيانات الأخطاء من محركات الأقراص إلى CNC - في وقت واحد، عبر نفس رابط الألياف الضوئية، دون مشاكل تصادم الإشارة للكابلات الكهربائية أحادية الاتجاه.
بروتوكول تسلسلي عالي السرعة:يعمل HSSB الخاص بـ FANUC بمعدلات بيانات متعددة الميجابت في الثانية - وهو أسرع بكثير من واجهات المؤازرة التناظرية الأقدم. يدعم معدل البيانات المرتفع هذا دورات الاستيفاء المؤازرة السريعة (1 مللي ثانية أو أقل)، مما يمكّن CNC من أداء حركة منسقة سلسة متعددة المحاور.
مراكز التصنيع باستخدام الحاسب الآلي المدمجة:أنظمة مؤازرة FANUC αi في مراكز تصنيع رأسية ذات آثار مدمجة حيث يتم تركيب إلكترونيات المحرك على بعد 5 أمتار من لوحة التحكم CNC - يمتد الكابل بطول 5 أمتار على مسار التوجيه النموذجي مع السماح بحلقة الخدمة.
وحدات التحكم الروبوتية FANUC R-30iA/R-30iB – المنشآت المجاورة:يتم وضع خزانات وحدة التحكم في الروبوت مباشرة بجوار ذراع الروبوت أو خلفها - بطول 5 أمتار يمتد اتصال وحدة التحكم بوحدة المؤازرة مع هامش التوجيه.
مراكز الخراطة CNC ذات الخزانات المدمجة:مخارط CNC مدمجة حيث يتم دمج خزانة التحكم في الماكينة مباشرة في جسم الماكينة - 5 أمتار تخدم مسافة التوجيه النموذجية في هذه التكوينات.
س1: متى تكون مسافة 5 أمتار غير كافية لتشغيل كابل HSSB؟
عندما تتجاوز مسافة التوجيه من منفذ الإخراج البصري CNC إلى المنفذ البصري لمحرك الأقراص المؤازرة - التي يتم قياسها على طول مسار الكابل الفعلي بما في ذلك الكابلات والزوايا وحلقات الخدمة - 5 أمتار. في هذه الحالة، حدد 7m (#L7R003)، 8m (#L8R03)، أو البديل الأطول. قم دائمًا بقياس مسار التوجيه، وليس مسافة الخط المستقيم - فالتوجيه حول الزوايا ومن خلال حوامل الكابلات يضيف طولًا كبيرًا.
Q2: هل يعمل A66L-6001-0026#L5R03 مع جميع أجيال جهاز التحكم الآلي والروبوت FANUC CNC؟
تتوافق كابلات A66L-6001-0026 مع جميع أنظمة FANUC CNC ووحدات التحكم الروبوتية التي تستخدم الواجهة البصرية HSSB (تنسيق موصل R03). يتضمن ذلك سلسلة 16i/18i/21i/30i CNC ووحدات التحكم الروبوتية R-30iA/R-30iB/R-30iB+. بالنسبة لأحدث أجيال وحدات التحكم FANUC، تأكد من دليل الاتصال من أن تنسيق HSSB R03 ينطبق.
س 3: ما هو الطول الموجي للإشارة الضوئية المستخدمة في كابلات A66L-6001-0026؟
تستخدم كابلات FANUC HSSB الألياف الضوئية البلاستيكية (POF) التي تعمل في الطيف الأحمر المرئي، عادةً بطول موجة يبلغ حوالي 650 نانومتر. هذا هو الطول الموجي القياسي للألياف الضوئية البلاستيكية الصناعية - يتم استخدام نفس الكابل المادي عبر مجموعة منتجات HSSB الخاصة بـ FANUC. الطول الموجي 650 نانومتر أعلى من نطاق الأشعة تحت الحمراء القريبة المستخدم في ألياف الاتصالات، والألياف البلاستيكية نفسها لديها توهين أعلى من الألياف الزجاجية، وهذا هو السبب في أن الحد الأقصى لأطوال الكابلات يصل إلى عشرات الأمتار بدلاً من الكيلومترات.
س 4: هل يمكن تنظيف موصل R03 إذا انخفض الأداء البصري بمرور الوقت؟
نعم - يمكن لموصلات الألياف الضوئية أن تتراكم التلوث على وجه الألياف المصقولة، مما يزيد من فقدان الإدخال. توصي FANUC باستخدام أدوات تنظيف الألياف الضوئية المناسبة (مناديل خالية من الوبر وسائل التنظيف البصري) لتنظيف وجه الموصل في حالة حدوث أخطاء في اتصال HSSB في عملية تثبيت كانت تعمل مسبقًا. لا تستخدم أبدًا الهواء المضغوط وحده، لأنه يمكن أن ينشر التلوث بدلاً من إزالته. قم بتنظيف كل من موصل الكابل وواجهة مقبس المنفذ.
