| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A66L-6001-0026 |

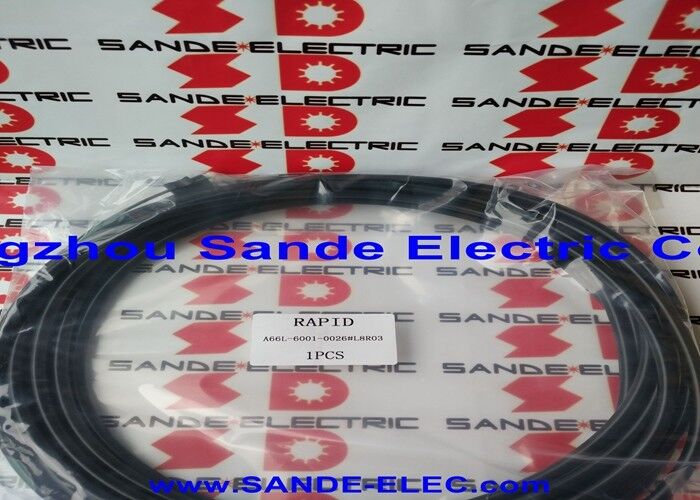

A66L-6001-0026 هو كابل الألياف الضوئية القياسي من FANUC لروابط الاتصالات المؤازرة في FSSB (الحافلة التسلسلية المؤازرة للألياف) وأنظمة محرك وحدة التحكم الآلية. يحمل FSSB جميع أوامر موضع المؤازرة وبيانات ردود الفعل الحركية بين وحدة التحكم CNC ووحدات مكبر الصوت المؤازر عبر الألياف الضوئية. لا يمكن استبدال الكابل النحاسي - تعد الواجهة الضوئية جزءًا أساسيًا من بنية محرك الأقراص، ولا يحافظ سوى كابل الألياف الضوئية المحدد بشكل صحيح على سلامة الإشارة المطلوبة للتحكم المؤازر.
يوفر الغلاف N/S (النايلون/السيليكون) المرونة والحماية الميكانيكية المناسبة للمسارات الموجهة داخل خزانات الماكينة وعلى طول حوامل الكابلات. تتعامل الطبقة الخارجية من النايلون مع التآكل والتآكل الميكانيكي؛ لا يتم استخدام السيليكون كمادة سترة هنا - يشير N/S إلى بنية الغلاف المحددة المستخدمة في سلسلة كابلات FANUC هذه. هذا هو الكابل الصحيح للتركيبات الثابتة أو منخفضة المرونة داخل خزائن التحكم CNC والروبوت.
يتم تحديد الطول بواسطة لاحقة. يحدد الرمز #L الموجود في لاحقة رقم الجزء الطول المحدد للكابل — #L1R003 = 1 متر، #L2R003 = 2 متر، #L10R03 = 10 أمتار، وهكذا. عند الطلب، تأكد من الطول المطلوب وحدد اللاحقة الصحيحة. يؤدي تركيب كابل قصير جدًا إلى حدوث إجهاد ميكانيكي في الموصلات. يؤدي الكابل الأطول بكثير من اللازم إلى حدوث ارتخاء زائد يجب إدارته داخل الخزانة.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A66L-6001-0026 |
| يكتب | كابل نقل الألياف الضوئية |
| غمد | N/S (نايلون/سيليكون) |
| طلب | سيرفو FSSB / R-J3iB / MR-J3 / MR-J4 |
| نطاق الطول | 0.15 م إلى 20 م+ (تم تحديد اللاحقة) |
| تنسيق لاحقة | #L[الطول]R003 |
| الكابلات ذات الصلة | A66L-6001-0023 (R-30iA، R-30iB) |
| مسلسل | A66L-6001 |
| أصل | اليابان |
| رقم الجزء | التطبيق الأساسي |
|---|---|
| A66L-6001-0026 | R-J3iB، A06B-6079/6114 مكبرات الصوت المؤازرة، MR-J3/J4 |
| A66L-6001-0023 | R-30iA، R-30iB، R-30iB Plus، A06B-6117 مكبرات صوت مؤازرة |
ينتمي هذان الكابلان إلى نفس عائلة A66L-6001 وهما متشابهان ماديًا. تأكد من إنشاء وحدة التحكم ومضخم المؤازرة قبل التحديد - قد يؤدي استخدام كابل من مجموعة متغيرات خاطئة إلى حدوث أخطاء في الاتصال أو مشكلات في توافق الموصل.
س1: يبدو أن كابل الألياف الضوئية سليم من الناحية المادية ولكن تستمر أجهزة الإنذار المؤازرة. هل يمكن أن يظل الكابل معيبًا؟
نعم. يمكن أن تتسبب كابلات الألياف الضوئية في حدوث شقوق داخلية صغيرة أو تلوث وجه الموصل مما يضعف النقل البصري دون حدوث ضرر خارجي مرئي. إن الإنذار المؤازر الذي يستمر بعد التأكد من السلامة الميكانيكية والكهربائية للمحرك ومكبر الصوت يضمن استبدال الكابل كخطوة تشخيصية. قم بالتبديل بكابل معروف جيدًا بنفس الطول قبل استبدال لوحات مكبر الصوت.
س2: كيف يتم اختيار طول الكابل الصحيح؟
قم بقياس مسافة التوجيه الفعلية بين نقطتي الاتصال - عادةً لوحة واجهة CNC المؤازرة أو وحدة التحكم الروبوتية، ووحدة مكبر الصوت المؤازر. قم بإضافة بدل التوجيه لمسار الكابل (حول الزوايا، من خلال أدلة الكابلات). حدد الطول القياسي التالي أعلى القياس الموجه. لا تتجاوز الحد الأقصى لطول المقطع المحدد في وثائق نظام FANUC FSSB.
س 3: هل يمكن لكابل الألياف الضوئية التجاري القياسي أن يحل محل A66L-6001-0026؟
يستخدم FANUC FSSB نوعًا معينًا من الألياف وتنسيق الموصل وميزانية الطاقة الضوئية. تستخدم كابلات الألياف الضوئية التجارية العامة أنواعًا مختلفة من الموصلات (SC، وLC، وST) غير المتوافقة فعليًا مع الموصلات الخاصة بـ FANUC الموجودة على مكبرات الصوت المؤازرة ولوحات CNC. تم تأكيد توافق كابلات الألياف الضوئية المحددة من FANUC فقط من سلسلة A66L-6001.
س 4: ماذا يحدث إذا تلوثت موصلات كابلات الألياف الضوئية؟
يؤدي التلوث الموجود على وجه الموصل (الغبار والزيت وملامسة الأصابع) إلى تشتيت الإشارة الضوئية، مما يقلل من جودة الإشارة. في أنظمة FSSB، ينتج هذا إنذارات اتصال مؤازرة - يفشل محرك الأقراص في تلقي أوامر صالحة أو يفقد CNC ردود الفعل على الموقع. قم بتنظيف وجوه الموصل باستخدام مسحات خالية من الوبر من الدرجة الضوئية قبل التوصيل. لا تلمس أبدًا وجه الموصل بأصابعك العارية.
س5: أين يتم الحصول على متغير الطول المحدد لـ A66L-6001-0026؟
من خلال قنوات الخدمة المعتمدة من FANUC وسوق ما بعد البيع لكابلات الألياف الضوئية من FANUC. حدد رقم القطعة بالكامل بما في ذلك لاحقة الطول — على سبيل المثال، A66L-6001-0026#L2R003 لمسافة 2 متر. يختلف توافر المخزون حسب الطول؛ قد تتطلب الأطوال الأقل شيوعًا (قصيرة جدًا أو طويلة جدًا) مهلة زمنية. تأكد من رمز الطول مع المورد قبل الطلب.
