| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Delta |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | أسد-A2-EN1005 |

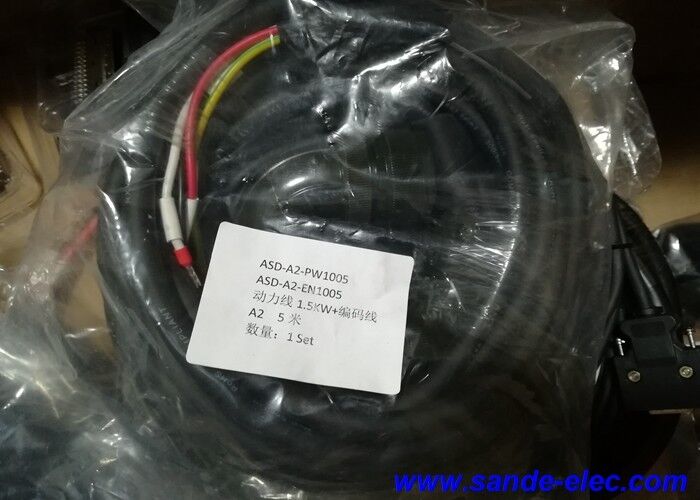

ASD-A2-EN1005 عبارة عن كبل تعليقات تشفير تم تجميعه مسبقًا بطول 5 أمتار من مجموعة ملحقات نظام المؤازرة ASDA-A2 من شركة Delta Electronics. يحمل هذا الكابل موضع جهاز التشفير وبيانات السرعة من مجموعة تشفير محرك سيرفو من سلسلة ECMA إلى مدخل تشفير CN2 لمحرك سيرفو ASDA-A2 - حلقة التغذية المرتدة التي تمكن ASDA-A2 من أداء موضع الحلقة المغلقة والتحكم في سرعة المحرك.
عند 5 أمتار، يخدم ASD-A2-EN1005 تركيبات محور المؤازرة القياسية حيث يتم وضع خزانة القيادة ASDA-A2 على بعد 5 أمتار من محرك ECMA - نطاق مسافة القيادة إلى المحرك الأكثر شيوعًا في تركيبات الأتمتة الصناعية والأدوات الآلية.
| المعلمة | قيمة |
|---|---|
| طول | 5 م |
| نوع الكابل | تعليقات التشفير (واجهة CN2) |
| نظام | دلتا ASDA-A2 |
| المحركات المتوافقة | سلسلة دلتا ECMA |
| يكتب | تم تجميعها مسبقًا |
يستخدم نظام المؤازرة ASDA-A2 جهاز تشفير عالي الدقة مدمج في محرك سيرفو ECMA:
دقة التشفير 20 بت:تم تجهيز محركات Delta ECMA ببرنامج تشفير 20 بت - مما يوفر 1,048,576 عددًا لكل دورة للحصول على دقة استثنائية للموضع. تمكن هذه التعليقات عالية الدقة ASDA-A2 من تحقيق تحديد الموقع الدقيق المطلوب في تطبيقات CNC والأتمتة عالية الدقة.
دعم التشفير المطلق:تشتمل بعض متغيرات محركات ECMA على برنامج تشفير مطلق 17 بت - مع الاحتفاظ ببيانات الموقع من خلال انقطاع التيار الكهربائي. يحمل كابل ASD-A2-EN1005 بيانات موضع المنعطفات المتعددة لجهاز التشفير المطلق إلى ASDA-A2، مما يتيح تشغيل المحور بدون توجيه عند تشغيل الطاقة.
بيانات التشفير التسلسلي عالية السرعة:يقوم جهاز التشفير بتوصيل بيانات الموقع إلى ASDA-A2 عبر واجهة تسلسلية عالية السرعة. يحمل كابل ASD-A2-EN1005 هذه البيانات التسلسلية بشكل موثوق على مسافة 5 أمتار دون تدهور الإشارة.
محاور أداة الآلة Delta ASDA-A2 CNC:محركات مؤازرة ECMA في مراكز التصنيع CNC، ومراكز الخراطة، وآلات الطحن التي تستخدم محركات ASDA-A2 - ASD-A2-EN1005 واحد لكل محور مؤازر على مسافات تشغيل كبل قياسية تبلغ 5 أمتار.
تحديد المواقع الأتمتة الصناعية:محاور مؤازرة تعمل بنظام ASDA-A2 على التجميع الآلي، ومناولة المواد، ومعدات تحديد المواقع بدقة مع محركات ECMA.
التعبئة والتغليف ووضع العلامات عالية السرعة:معدات معالجة الويب والتعبئة ووضع العلامات التي يتم التحكم فيها مؤازرة باستخدام أنظمة المؤازرة ASDA-A2 وECMA.
التحكم الدقيق في الحركة:E-CAM (كاميرا إلكترونية) وتطبيقات الحركة المتزامنة باستخدام ميزات التحكم المتقدمة الخاصة بـ ASDA-A2 - تعد ردود الفعل الدقيقة لجهاز التشفير من خلال ASD-A2-EN1005 أمرًا ضروريًا لقص دولاب الموازنة والقطع الدوار والتحكم في التسجيل.
Q1: هل يمكن استخدام ASD-A2-EN1005 مع سلسلة محركات سيرفو Delta ASDA الأخرى؟
تم تصميم ASD-A2-EN1005 لواجهة CN2 من السلسلة ASDA-A2. قد تستخدم سلسلة محركات Delta ASDA الأخرى (ASDA-B2، ASDA-A3) تنسيقات موصل CN2 مختلفة أو بروتوكولات واجهة التشفير. تأكد من وثائق نظام مؤازرة Delta من تطابق موصل نهاية محرك الأقراص وبروتوكول التشفير قبل استخدام هذا الكابل مع محرك أقراص غير A2.
س2: ما هي الأعراض التي تشير إلى وجود خلل في كابل التشفير ASD-A2-EN1005؟
ينتج كبل التشفير الفاشل أو المتدهور إنذارات اتصال التشفير على ASDA-A2 (رموز الخطأ مثل AL002 أو AL003 أو AL009 أو رموز خطأ التشفير اعتمادًا على نوع الخطأ المحدد)، أو ردود فعل غير منتظمة لسرعة المحرك، أو أخطاء عداد الموضع، أو الفقدان الكامل لإشارة التشفير مما يتسبب في حدوث خطأ في محرك الأقراص عند التمكين. تحقق من وضع موصل الكابل في كلا الطرفين قبل توصيل الكابل - فالتوصيلات غير الدقيقة تسبب نفس الأعراض.
س 3: هل ASD-A2-EN1005 متوافق مع محركات ECMA التي تستخدم أجهزة التشفير المطلقة؟
تدعم محركات Delta ASDA-A2 كلاً من محركات ECMA ذات التشفير التزايدي والمطلق من خلال نفس واجهة CN2. يحمل كابل ASD-A2-EN1005 بيانات نوعي التشفير من خلال نفس الكابل والموصل - يتم تحديد نوع التشفير حسب طراز المحرك، وليس الكابل. تستخدم كل من واجهات تشفير ECMA المطلقة (17 بت) والتزايدية (20 بت) نفس موصل CN2 ونفس كابل ASD-A2-EN1005.
س 4: ما هو الحد الأقصى لطول كابل التشفير لأنظمة Delta ASDA-A2؟
تحدد Delta الحد الأقصى لطول كابل التشفير لـ ASDA-A2 في دليل تعليمات مكبر الصوت المؤازر. تحتوي واجهة التشفير التسلسلي عالية السرعة على الحد الأقصى لقيود طول الكابل المتعلقة بتوقيت الإشارة وسعة الكابل. تستخدم التركيبات القياسية كبلات يصل طولها إلى 20 مترًا أو أكثر لبعض التكوينات. تأكد من الحد الأقصى للطول من وثائق ASDA-A2 الخاصة بشركة Delta لنوع التشفير المحدد المستخدم.
