| مكان المنشأ | اليابان |
| اسم العلامة التجارية | MITSUBISHI |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | Q6BAT |

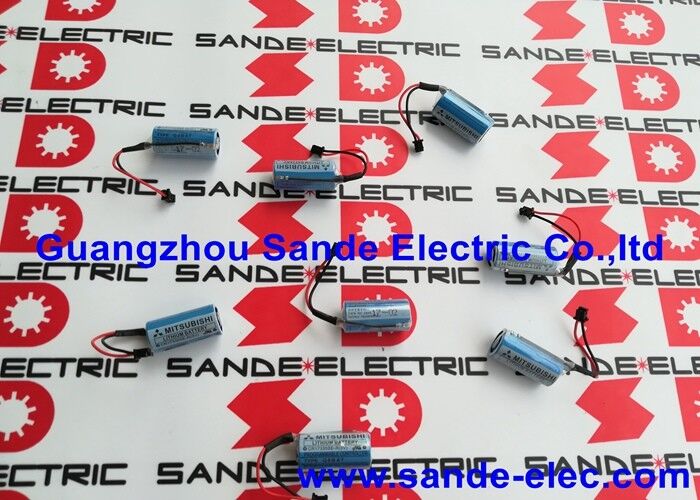

Q6BAT هي بطارية احتياطية مخصصة من شركة Mitsubishi Electric لوحدات وحدة المعالجة المركزية من السلسلة MELSEC Q. إنه يخدم غرضًا واحدًا محددًا: الحفاظ على كل محتوى الذاكرة المدعومة بالبطارية داخل وحدة المعالجة المركزية من سلسلة Q أثناء إزالة مصدر طاقة PLC.
إن MELSEC Q عبارة عن منصة PLC معيارية وعالية الأداء من Mitsubishi - تُستخدم عبر مجموعة كاملة من الأتمتة الصناعية بدءًا من الآلات الصغيرة المستقلة وحتى أنظمة التصنيع الموزعة الكبيرة. تعتمد وحدات وحدة المعالجة المركزية من سلسلة Q على Q6BAT للاحتفاظ بما يلي:
ذاكرة البرنامج:منطق سلم GX Works2/GX Developer الخاص بالمستخدم أو برنامج النص المنظم المخزن في ذاكرة الوصول العشوائي القياسية - البرنامج الذي يتحكم في الجهاز أو العملية.
ذاكرة الوصول العشوائي القياسية:مسجلات البيانات (أجهزة D)، وسجلات الملفات، ومناطق البيانات الأخرى حيث يقوم البرنامج بتخزين قيم العملية، والعدادات، وبيانات الوصفة، وحالة النظام.
منطقة جهاز المزلاج:أجهزة البت والكلمات المحددة التي قام المبرمج بتكوينها كأجهزة "مزلاج" (احتفاظ) - تحافظ على حالتها خلال دورات الطاقة دون الحاجة إلى إعادة التهيئة.
بدون Q6BAT، سيتم فقدان جميع فئات البيانات الثلاث في كل دورة طاقة - مما يتطلب إعادة تحميل البرنامج وإعادة تهيئة البيانات قبل أن يتمكن الجهاز من إعادة التشغيل.
| المعلمة | قيمة |
|---|---|
| الجهد االكهربى | 3.0 فولت |
| سعة | 1800 مللي أمبير |
| كيمياء | ثاني أكسيد المنغنيز الليثيوم (Li-MnO₂) |
| عمر البطارية (التخزين) | تقريبا. 5 سنوات في درجة حرارة الغرفة |
| طلب | ذاكرة البرنامج، ذاكرة الوصول العشوائي القياسية، الاحتفاظ بالجهاز المزلاج |
| سلسلة PLC | ميلسيك س |
تراقب وحدة المعالجة المركزية Q-series جهد Q6BAT وتوفر تحذيرًا مسبقًا قبل تعرض الاحتفاظ بالذاكرة للخطر:
خطأ SP.DI BATT:عندما ينخفض جهد Q6BAT إلى أقل من عتبة الإنذار (2.7 فولت تقريبًا)، تولد وحدة المعالجة المركزية خطأ SP.DI BATT — مرئيًا على مؤشر ERR الخاص بوحدة المعالجة المركزية، وتشخيصات برنامج البرمجة، وأي شاشة تنبيه HMI تم تكوينها.
BAT LED على وحدة المعالجة المركزية:تحتوي وحدة وحدة المعالجة المركزية MELSEC Q على مصباح LED BAT مخصص يضيء عندما ينخفض جهد البطارية عن الحد الأدنى.
مرحل خاص SM51/تسجيل SD51:يمكن لبرنامج PLC قراءة حالة إنذار البطارية من SM51 (علامة إنذار البطارية) وSD51 (حالة البطارية) - مما يتيح إشعار SCADA التلقائي أو إخراج خطأ الجهاز عند تشغيل إنذار البطارية.
استبدال صيانة MELSEC Q PLC:يؤدي وجود Q02HCPU الموجود على جهاز الإنتاج إلى ظهور خطأ BAT LED وSP.DI BATT بعد عدة سنوات من الخدمة. يتم استبدال Q6BAT أثناء نوبة الصيانة المخططة التالية - مع الاحتفاظ بالبرنامج والبيانات سليمة.
تركيب سلسلة Q الجديدة:تم تشغيل نظام MELSEC Q لخط إنتاج جديد. يتم تثبيت Q6BAT في وحدة المعالجة المركزية Q، ويتم تسجيل تاريخ الاستبدال في جدول الصيانة لمدة 3-4 سنوات من الآن.
س1: ما هي وحدات وحدة المعالجة المركزية من السلسلة Q التي تستخدم Q6BAT؟
Q6BAT متوافق مع جميع وحدات وحدة المعالجة المركزية القياسية من سلسلة Q: Q00CPU، Q01CPU، Q02CPU، Q02HCPU، Q06HCPU، Q12HCPU، Q25HCPU، ومتغيراتها الموسعة. تأكد من التوافق من دليل الأجهزة الخاص بوحدة وحدة المعالجة المركزية (CPU) المحددة - يختلف إجراء تثبيت البطارية وموقع الموصل قليلاً حسب نوع وحدة المعالجة المركزية.
س2: هل يمكن استبدال Q6BAT أثناء تشغيل MELSEC Q PLC؟
نعم. مع تشغيل Q PLC وفي وضع RUN، يحافظ مصدر الطاقة الداخلي على كل الذاكرة - يمكن فصل Q6BAT واستبداله دون فقدان البيانات. مبادلة بسرعة. لا تترك وحدة المعالجة المركزية بدون بطارية لفترات طويلة. يؤدي الاستبدال مع إيقاف التشغيل إلى مخاطر فقدان البيانات إذا استغرق الاستبدال أكثر من بضع دقائق.
س3: ماذا يعني "جهاز المزلاج" في وصف تطبيق Q6BAT؟
أجهزة المزلاج هي مناطق ذاكرة PLC (نطاقات أجهزة البت والكلمات المحددة) التي يقوم المستخدم بتكوينها للاحتفاظ بقيمها من خلال دورات الطاقة. تمت برمجتها في GX Works2/GX Developer باعتبارها محتفظة - فهي تحتفظ بقيمها الأخيرة عبر إيقاف التشغيل والتشغيل دون إعادة التهيئة. بدون Q6BAT، حتى هذه الأجهزة التي تم تكوينها كجهاز محتفظ بها تفقد قيمها عند انقطاع التيار الكهربائي.
س4: كيف يؤثر جهد Q6BAT على تشغيل وحدة المعالجة المركزية لسلسلة Q عند انخفاض مستوى البطارية؟
عندما ينخفض Q6BAT إلى ما دون عتبة التنبيه (~ 2.7 فولت)، تولد وحدة المعالجة المركزية خطأ SP.DI BATT ولكنها تستمر في العمل بشكل طبيعي - لا يتسبب إنذار البطارية في توقف تنفيذ البرنامج. يشير الإنذار إلى وجود خطر وشيك للاحتفاظ بالبيانات، وليس خطأ فوري في وحدة المعالجة المركزية. استبدل عند التنبيه - يظل الاحتفاظ بالبيانات فعالاً حتى تنفد البطارية بشكل أكبر من حد الاحتفاظ.
