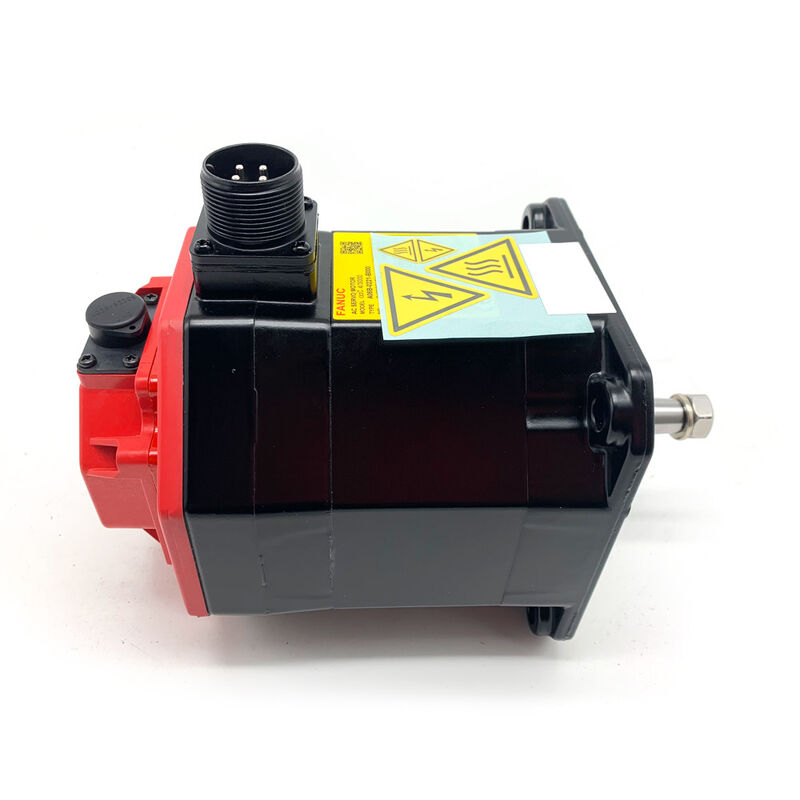

فانوك A06B-0221-B100 | محرك سيرفو AC4/3000i يعمل بالتيار المتردد — 4 نيوتن متر / 3000 دورة في الدقيقة / عمود أملس مستقيم / جهاز تشفير a1000

AC4/3000i — 4 نيوتن متر عند 3000 دورة في الدقيقة لمحاور التغذية والمساعدة

A06B-0221-B100 هو محرك سيرفو AC4/3000i من FANUC من سلسلة Alpha C - عزم دوران مستمر 4 نيوتن متر عند أقصى سرعة 3000 دورة في الدقيقة. يستهدف مزيج سرعة عزم الدوران محاور التغذية الأولية في مراكز التصنيع باستخدام الحاسب الآلي المدمجة والمخارط والآلات متعددة الوظائف حيث يكون عزم الدوران الثابت بسرعة معتدلة هو متطلبات التصميم. أربعة نيوتن متر كافية لقيادة لولب كروي متوسط ​​المدى مباشرة على محور مدمج بدون علبة تروس.

ينقل العمود الأملس (SLK) عزم الدوران بالكامل من خلال لقط الاحتكاك في محور التوصيل. لا يعني عدم وجود مسار للمفتاح عدم وجود انقطاع هندسي في العمود - حيث يتم تثبيت محاور التوصيل مباشرة على سطح العمود المصقول. افحص عزم دوران تثبيت المحور عند التثبيت وأثناء الخدمة بشكل دوري. في محرك 4 نيوتن متر تحت أحمال عكسية مستمرة، يمكن لمحور التثبيت الذي استرخى أن يحدث انزلاقًا صغيرًا يتراكم ويؤدي إلى خطأ في تحديد الموضع بمرور الوقت.

لا يحمل تكوين B100 فرامل كهرومغناطيسية. يتم الحفاظ على الوضع عند إيقاف التشغيل بواسطة قفل مؤازر نشط. بالنسبة للمحاور المحملة بالجاذبية أو العمودية التي تتطلب التثبيت الميكانيكي عند إيقاف التشغيل المؤازر، حدد متغير الفرامل ضمن سلسلة A06B-0221.

المواصفات الرئيسية

جهاز التشفير a1000 — تزايدي، التوجيه مطلوب عند التشغيل

جهاز a1000 هو جهاز تشفير تزايدي. يجب أن يقوم CNC بإكمال دورة العودة المرجعية عند كل عملية توصيل للطاقة لتحديد مسند موضع المحور. هذا هو سلوك التشغيل القياسي للآلات المزودة بمحركات التشفير التزايدي Alpha C. للحصول على موضع مطلق عند التشغيل بدون توجيه، يلزم وجود متغير مزود بأداة تشفير مطلقة.

جهاز التشفير حساس للصدمات الميكانيكية - تجنب التأثير على عمود المحرك أثناء التثبيت والإزالة. لا تقم بإجراء اختبارات مقاومة العزل (megger) على ملفات المحرك أثناء توصيل كابل التشفير. لم يتم تصنيف إلكترونيات التشفير لنبض اختبار الجهد العالي.

التعليمات

Q1: ما هي مكبرات الصوت المتوافقة مع A06B-0221-B100؟

مكبرات الصوت المؤازرة من سلسلة FANUC Alpha C المطابقة لفئة المحرك AC4/3000i. تأكد من أن التيار المقنن لمكبر الصوت يغطي التيار المقنن للمحرك. يتطلب جهاز التشفير التزايدي a1000 واجهة التشفير المقابلة في مكبر الصوت - تحقق من توافق نوع واجهة التشفير قبل الاقتران.

س2: تتطلب الآلة توجيهًا موجهًا عند كل عملية تشغيل للطاقة. هل هذا مرتبط بجهاز التشفير a1000؟

نعم. يعد الطراز a1000 تزايديًا - ولا توجد ذاكرة موضعية مطلقة. العودة المرجعية عند تشغيل الطاقة مطلوبة وطبيعية. للحصول على الوضع المطلق دون توجيه، هناك حاجة إلى محرك مزود بتشفير مطلق من نفس السلسلة A06B-0221.

س 3: هل العمود الأملس (SLK) مناسب لمحركات الحزام؟

نعم، مع الاختيار الصحيح للاقتران. يجب أن يكون محور التوصيل من نوع الاحتكاك أملس التجويف بحجم مناسب لقطر العمود. بالنسبة لتطبيقات محرك الحزام، يجب أن تأخذ مواصفات تثبيت المحور في الاعتبار شد الحزام بالإضافة إلى عزم الدوران المنقول. يمكن أن تؤدي قوة التثبيت غير الكافية تحت شد الحزام وعكس عزم الدوران إلى زحف المحور.

س 4: بعد استبدال المحرك، يكون الخطأ التالي للمحور أكبر من المتوقع.

تحقق من معلمة نوع محرك CNC - يؤدي عدم التطابق إلى حدوث خطأ تالٍ مستمر. تأكد من تثبيت كابل التشفير بشكل كامل على موصل التغذية الراجعة لمكبر الصوت. تحقق من تثبيت محور العمود الأملس: يؤدي المحور المثبت بشكل غير كافٍ إلى اختلال ميكانيكي يزيد الاحتكاك ويزيد الخطأ التالي قبل أن تنزلق أداة التوصيل في النهاية.

س5: أين يتم الحصول على A06B-0221-B100؟

من خلال سوق ما بعد البيع للمحركات FANUC Alpha C - تجار محركات CNC المتخصصة وخدمات الإصلاح/الاستبدال. تأكد من وجود اللاحقة B100 (عمود أملس، a1000، بدون فرامل) من لوحة اسم المحرك المثبت قبل الطلب.
