| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 6AV6647-OAE11-3AX0 |

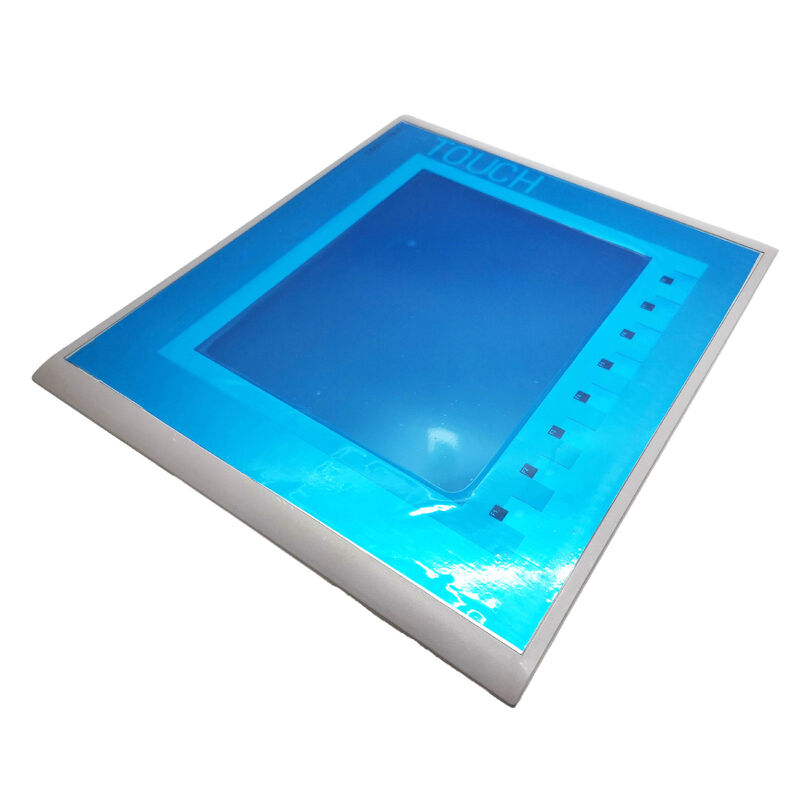

إن سيمنز 6AV6647-0AE11-3AX0 هو KTP1000 Basic Color DP — لوحة واجهة بين الإنسان والآلة مقاس 10.4 بوصة من مجموعة SIMATIC Basic Panel من سيمنز، مصممة لمحطات تشغيل صناعية تتطلب شاشة ملونة وتشغيل باللمس والمفاتيح مع اتصال بأنظمة PLC المستندة إلى MPI أو PROFIBUS DP.
إنها النسخة PROFIBUS DP من سلسلة KTP1000 Basic؛ النسخة PROFINET المقابلة تحمل رقم جزء مختلف.
تشير كلمة "Basic" في تسمية اللوحة إلى موقعها في تسلسل هرمي SIMATIC HMI: فهي تحتل مستوى الدخول في محفظة لوحات سيمنز، أسفل نطاق Comfort Panel، لكنها تقدم وظائف HMI الأساسية التي تحتاجها غالبية محطات تشغيل مستوى الآلة: عرض قيم العمليات، مؤشرات الإنذار، إدارة الوصفات، التقارير، والاتجاهات، من خلال بيئة تكوين تشترك في نفس أداة برامج WinCC مثل اللوحات الأعلى مستوى.
يعني نهج التكوين المشترك هذا أنه يمكن ترحيل تصميم الشاشة لمشروع بدأ على KTP1000 Basic إلى Comfort Panel مع القليل نسبيًا من إعادة العمل إذا زادت المتطلبات.
بحجم 10.4 بوصة، تتناسب KTP1000 بشكل طبيعي مع لوحات التحكم في الآلات حيث يحتاج المشغل إلى رؤية قيم عمليات متعددة في وقت واحد — حالة منطقة نظام ناقل، عدد المنتجات وسرعة آلة التعبئة، أو مواضع المحاور وحالة البرنامج لأداة الآلة — دون الحاجة إلى التمرير عبر شاشات متعددة.
دقة 640×480 بكسل في هذا الحجم من الشاشة توفر قراءة مريحة للنصوص والرسومات في الإضاءة الصناعية المحيطة النموذجية دون الحاجة إلى سطوع إضافي للشاشة يتجاوز الإعدادات المصنعية للوحة.
يمنح الجمع بين صف مفاتيح ناعمة مكون من 8 مفاتيح أسفل الشاشة مع إمكانية اللمس الكامل على الشاشة نفسها للمشغلين وضعين للتفاعل لنفس اللوحة.
يُفضل تشغيل لوحة المفاتيح في البيئات التي يتم فيها ارتداء القفازات أو حيث تجعل الاهتزازات اللمس الدقيق صعبًا؛ تفاعل اللمس أسرع لإدخال المعلمات والتنقل عندما تكون ظروف وصول المشغل نظيفة ومستقرة.
يمكن لأي من الوضعين التحكم في الواجهة الكاملة بشكل مستقل.
| المعلمة | القيمة |
|---|---|
| الشاشة | شاشة TFT ملونة مقاس 10.4 بوصة |
| الدقة | 640×480 بكسل |
| الألوان | 256 |
| منطقة العرض | 211.2 مم × 158.4 مم |
| التشغيل | مفتاح + لمس (هجين) |
| المفاتيح الناعمة | 8 |
| الواجهة | MPI / PROFIBUS DP |
| مصدر الطاقة | 24 فولت تيار مستمر، 1 أمبير |
| الأبعاد (العرض × الارتفاع × العمق) | 335 × 275 × 60 مم |
| القطع | 299 × 227 مم |
| الواجهة الأمامية / الخلفية IP | IP65 / IP20 |
| درجة حرارة التشغيل | 0-50 درجة مئوية (عمودي) |
| درجة حرارة التخزين | -20 إلى +60 درجة مئوية |
| الوزن | ~2.27 كجم |
| متوسط الوقت بين الأعطال للإضاءة الخلفية | 50,000 ساعة عند 25 درجة مئوية |
| برنامج التكوين | WinCC Flexible 2008 SP2 / WinCC Basic V11 |
يشير اللاحقة -0AE11 إلى نسخة الاتصال MPI/PROFIBUS DP من KTP1000. يتشارك كلا البروتوكولين نفس موصل RS 485 المادي على اللوحة — يتم اختيار البروتوكول في تكوين اللوحة.
هذه الواجهة المادية المزدوجة البروتوكول شائعة عبر نطاق Basic Panel DP من سيمنز وتعكس فترة الانتقال بين نموذج البرمجة والاتصال القديم المستند إلى MPI (المستخدم مع وحدات S7-300) وهندسة شبكة الحافلات الميدانية PROFIBUS DP التي أصبحت المعيار لاتصالات الإدخال/الإخراج الموزعة.
من حيث التركيب العملي، ستتصل معظم الآلات التي تعمل بوحدات S7-300 بـ KTP1000 DP عبر MPI بمنفذ MPI الخاص بالوحدة للاتصال بالتكوين ووقت التشغيل. يمكن للآلات ذات الهياكل الأكثر تعقيدًا حيث يجب أن تكون HMI على شبكة PROFIBUS جنبًا إلى جنب مع أجهزة الإدخال/الإخراج توصيل اللوحة كجهاز رئيسي PROFIBUS بواجهة DP الخاصة بالوحدة.
تتيح واجهة RS 422، المتوفرة أيضًا على هذا الموصل، الاتصال ببروتوكول Modbus RTU مع وحدات تحكم طرف ثالث تستخدم Modbus كبروتوكول تسلسلي لها.
يتم استخدام هذا في تركيبات الآلات متعددة البائعين حيث تعمل HMI كواجهة مشغل لأنظمة PLC غير سيمنز.
تم إصدار 6AV6647-0AE11-3AX0 خلال عصر WinCC Flexible وبرنامج التكوين الأساسي الخاص به هو WinCC Flexible 2008 SP2 Compact أو أعلى.
يمكن تكوينه أيضًا في TIA Portal المبكر (STEP 7 Basic V11، WinCC Basic V11)، على الرغم من أن الانتقال إلى TIA Portal في إصداراته اللاحقة قدم دورة تحديث لوحات KTP التي أدت في النهاية إلى إيقاف KTP1000 Basic بواجهة DP لصالح لوحات TIA الأصلية.
يمكن ترحيل المشاريع التي تم تكوينها في WinCC Flexible لـ KTP1000 DP إلى TIA Portal WinCC إذا تم إجراء ترقية للأجهزة إلى لوحة من الجيل الحالي، مع الاحتفاظ بتصميمات الشاشة وتكوينات الإنذار وبيانات الوصفات باستخدام أداة ترحيل TIA Portal.
تُثبت اللوحة في فتحة في سطح لوحة مسطح، وتُثبت بمشابك التثبيت المتوفرة مع الوحدة.
أبعاد الفتحة هي 299 مم × 227 مم. الحد الأقصى لسمك مادة اللوحة عند الفتحة هو 4 مم.
تصنيف IP65 على الوجه الأمامي يعني أن شاشة اللوحة والإطار محكمين ضد دخول الغبار ورذاذ الماء — وهو أمر قياسي للوحات مشغل الآلات المعرضة لرذاذ سائل التبريد أو مياه التنظيف أو بيئات التشغيل المليئة بالغبار.
الوجه الخلفي (IP20) غير مخصص للتعرض للسوائل أو الغبار الموصل.
التركيب العمودي هو الاتجاه المحدد لنطاق درجة حرارة التشغيل من 0 إلى 50 درجة مئوية.
عند التركيب بزوايا تصل إلى 35 درجة من الوضع الرأسي، قد يتم تقليل نطاق درجة حرارة التشغيل — استشر دليل تركيب اللوحة لمنحنى تخفيض الدرجات عند زوايا التركيب غير الرأسية.
س 1: تم إيقاف KTP1000 Basic Color DP في أكتوبر 2022. ما هو البديل الموصى به من الجيل الحالي؟
البديل الحالي من سيمنز لـ KTP1000 Basic Color DP هو ضمن سلسلة SIMATIC HMI Basic Panel Generation 2 أو KTP1000 Basic PN، اعتمادًا على الواجهة المطلوبة.
لاتصال PROFIBUS DP، تتضمن توصيات سيمنز الحالية محول واجهة أو الترحيل إلى PROFINET، حيث تركز لوحات Basic من الجيل الحالي على اتصالات PROFINET.
للتوريد المباشر كبديل، يوفر السوق الثانوية وحدات KTP1000 DP تم اختبارها من آلات تم إيقاف تشغيلها.
س 2: هل يمكن لـ KTP1000 DP الاتصال في وقت واحد مع وحدات PLC متعددة على نفس شبكة MPI؟
في شبكة MPI، يمكن تكوين KTP1000 للتواصل مع وحدة PLC CPU محددة كوحدة تحكم أساسية لها.
MPI هي حافلة متعددة النقاط تسمح بعقد متعددة، ولكن لوحة KTP1000 Basic مصممة كجهاز HMI رئيسي واحد يحافظ على الاتصال بوحدة PLC واحدة تم تكوينها في كل مرة.
لتطبيقات وحدات التحكم المتعددة، يمكن ربط كائنات شاشة منفصلة بعلامات من وحدات تحكم مختلفة، ولكن هذا يتطلب تكوينًا دقيقًا في WinCC Flexible ويخضع لقيود زمن الاستجابة للاتصال لشبكة MPI.
س 3: متوسط الوقت بين الأعطال للإضاءة الخلفية للوحة هو 50,000 ساعة. ماذا يعني هذا تشغيليًا؟
50,000 ساعة عند 25 درجة مئوية هو متوسط الوقت الإحصائي بين الأعطال للإضاءة الخلفية LED عند درجة الحرارة المرجعية هذه. عند درجات حرارة تشغيل الآلة النموذجية التي تزيد عن 25 درجة مئوية، ينخفض متوسط الوقت بين الأعطال.
عند التشغيل المستمر 24/7، تمثل 50,000 ساعة ما يقرب من 5.7 سنوات من وقت التشغيل قبل أن تصل الإضاءة الخلفية إحصائيًا إلى نقطة منتصف موثوقيتها.
في الممارسة العملية، يعد خفت الإضاءة الخلفية عملية تدريجية، ويعد الاستبدال المخطط له للصيانة قبل الفشل — بدلاً من الاستبدال التفاعلي بعد الفشل — هو النهج الموصى به لمحطات المشغل الحرجة.
س 4: هل يمكن استخدام هذه اللوحة للتطبيقات الخارجية التي تتطلب قراءة في ضوء الشمس؟
تم تصميم KTP1000 Basic Color DP للتركيب الصناعي الداخلي. شاشة TFT ذات 256 لونًا ليست من النوع عالي السطوع، وضوء الشمس المباشر يسبب وهجًا انعكاسيًا كبيرًا يقلل من قابلية القراءة.
تتطلب التركيبات الخارجية إما مظلة شمسية/غطاء فوق اللوحة، أو واقي شاشة مضاد للانعكاس، أو نسخة شاشة ذات سطوع أعلى.
يوفر تصنيف IP65 للوجه الأمامي حماية ضد المطر والغبار، ولكن سطوع الشاشة هو العامل المحدد للاستخدام الخارجي.
س 5: كم عدد رسائل الإنذار التي يمكن للوحة KTP1000 Basic التعامل معها في وقت واحد؟
تدعم لوحة KTP1000 Basic معالجة الإنذارات من خلال تكوين WinCC Flexible. في بنية اللوحة الأساسية، يتم تحديد حجم مخزن الإنذارات وعدد الإنذارات النشطة المتزامنة بواسطة حدود التكوين المحددة في WinCC Flexible لفئة هذا الجهاز.
سيشير مترجم المشروع إذا كان تكوين الإنذار يتجاوز حدود ذاكرة الجهاز أو معالجة الجهاز.
للتطبيقات التي تتطلب إدارة إنذارات واسعة مع مخازن سجل طويلة، توفر سلسلة SIMATIC Comfort Panel سعات مخزن إنذارات أكبر وميزات إدارة إنذارات أكثر تطوراً.
