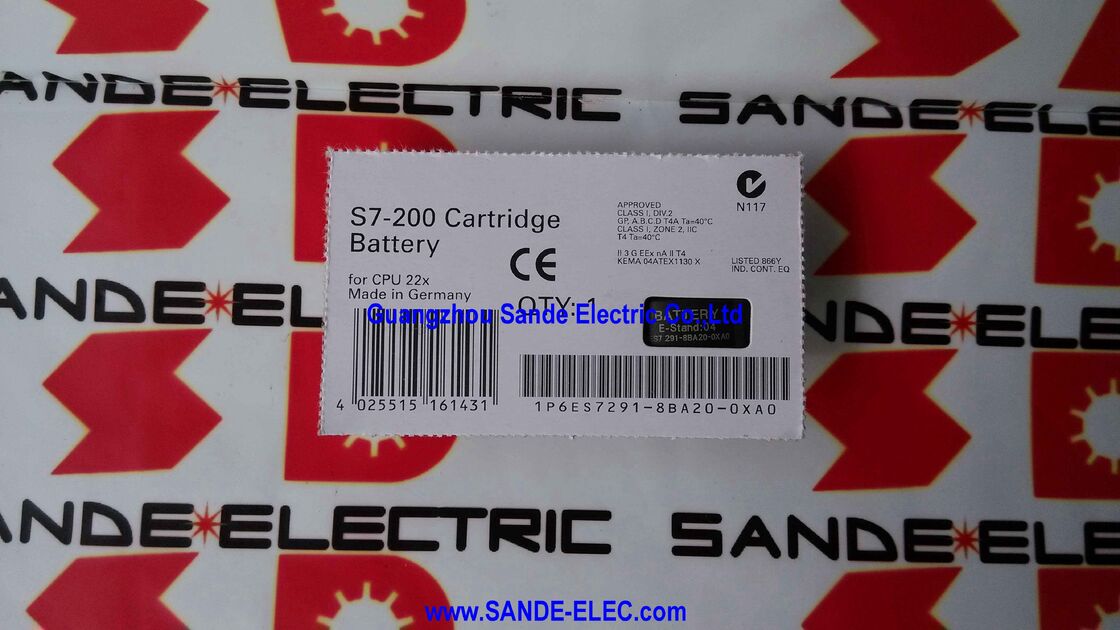

حزمة بطارية مؤازرة
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6ES7291-8BA20-0XA0 |
تحتفظ وحدة المعالجة المركزية SIMATIC S7-200 بأنواع معينة من البيانات في ذاكرة الوصول العشوائي: محتويات كتلة البيانات (DB)، وقيم ساعة الوقت في اليوم، وذاكرة البت القابلة للاحتفاظ، وأجهزة ضبط الوقت القابلة للاحتفاظ، والعدادات القابلة للاحتفاظ. كل هذا يعتمد على القوة للبقاء على قيد الحياة. أثناء التشغيل العادي، يحافظ المكثف الفائق المدمج في وحدة المعالجة المركزية S7-22X على هذه البيانات من خلال فترات انقطاع قصيرة - عادةً لبضعة أيام في درجة حرارة الغرفة.
بالنسبة لفترات انقطاع التيار الكهربائي الأطول - عمليات الإغلاق المخطط لها، والانقطاعات الموسمية، ونوافذ الصيانة الممتدة، والمعدات المخزنة كاحتياطي بارد - فإن شحن المكثف الفائق ليس كافيًا. تعمل وحدة البطارية BC 291 على تمديد فترة الاحتفاظ بالبيانات من أيام إلى أشهر. أثناء تركيب البطارية وإيقاف تشغيل وحدة المعالجة المركزية، تظل جميع البيانات المخصصة للاحتفاظ سليمة بغض النظر عن مدة انقطاع الخدمة.
هذا لا يتعلق بالاحتفاظ بالبرنامج. يتم تخزين برنامج المستخدم في وحدة المعالجة المركزية S7-22X في EEPROM وينجو من فقدان الطاقة إلى أجل غير مسمى بدون بطارية. يحمي BC 291 بشكل خاص بيانات وقت التشغيل المخزنة الموجودة في ذاكرة الوصول العشوائي (RAM).
| المعلمة | قيمة |
|---|---|
| منتج | وحدة البطارية BC 291 |
| وظيفة | التخزين المؤقت للبيانات على المدى الطويل |
| تثبيت | يتم توصيله بمقبس وحدة الذاكرة |
| متناسق | سلسلة وحدة المعالجة المركزية S7-22X |
| توقف | أبريل 2021 |
خط الإنتاج الموسمي:تعمل ماكينة التعبئة والتغليف بشكل موسمي، ويتوقف الإنتاج لمدة ثلاثة أشهر خلال غير موسمها. يحتفظ BC 291 بجميع البيانات المحتجزة (عدادات الدُفعات، ومعلمات العملية المخزنة في كتل البيانات المحتجزة) خلال فترة إيقاف التشغيل. عند استئناف الإنتاج، تتم إعادة تشغيل الجهاز مع الحفاظ على بياناته سليمة.
إدارة وحدة المعالجة المركزية الاحتياطية الباردة:يحتفظ قسم الصيانة بوحدة المعالجة المركزية S7-224 التي تم تكوينها مسبقًا كوحدة احتياطية باردة. يحتفظ BC 291 بالبيانات المخزنة في الوحدة الاحتياطية أثناء وجودها في المخزن، بحيث يمكن تركيبها في الماكينة دون الحاجة إلى إعادة تحميل البيانات بالكامل من نظام SCADA أو جهاز الكمبيوتر المبرمج.
تمديد فترة تشغيل المصنع:تقوم إحدى محطات المعالجة بإيقاف أعمال الصيانة السنوية لمدة 6 أسابيع مع العزل الكهربائي الكامل للوحات التحكم. يحتفظ BC 291 بجميع بيانات العملية المحفوظة خلال فترة إيقاف التشغيل.
س1: ما هي كيمياء البطارية ومدة صلاحيتها لـ BC 291؟
يستخدم BC 291 كيمياء البطاريات القائمة على الليثيوم، والمصنفة بموجب لائحة المادة 33 من REACH لوجود مذيب عضوي خاضع للرقابة بتركيزات تتجاوز 0.1% بالوزن. يعتمد عمر خدمة البطارية على درجة الحرارة المحيطة أثناء التخزين والتشغيل. تحقق من تاريخ الإنتاج على ملصق الوحدة؛ الوحدات المخزنة لعدة سنوات قبل التثبيت قد تؤدي إلى تقليل السعة المتبقية. قم بتركيب BC 291 جديد في كل فترة صيانة مخططة إذا كان الاحتفاظ بالبيانات على المدى الطويل أمرًا بالغ الأهمية.
س2: هل يحتفظ BC 291 أيضًا ببرنامج المستخدم؟
لا. يتم تخزين سلم المستخدم أو برنامج FBD في وحدة المعالجة المركزية S7-22X في EEPROM وهو غير متطاير - يتم الاحتفاظ به إلى أجل غير مسمى دون أي مصدر للطاقة. يعمل BC 291 فقط على توسيع الاحتفاظ ببيانات ذاكرة الوصول العشوائي (RAM) المحتجزة: ذاكرة البت المحتجزة، وقيم كتلة البيانات، والموقتات والعدادات المحتجزة، وساعة الوقت الفعلي. بشكل منفصل، توفر خرطوشة ذاكرة EEPROM الاختيارية (6ES7291-8GC00-0XA0 أو ما شابه) طبقة احتياطية إضافية للبرنامج ولكنها تشغل نفس الفتحة مثل BC 291.
س3: كيف يمكن تأكيد البيانات المحفوظة لوحدة المعالجة المركزية بعد تثبيت BC 291؟
بعد تركيب BC 291 وطاقة التدوير، استخدم STEP 7 Micro/WIN (أو STEP 7-MicroWIN SMART لمتغيرات SMART) لقراءة كتلة بيانات وحدة المعالجة المركزية ومحتويات الذاكرة المخزنة عبر كابل البرمجة. قارن مع القيم المتوقعة قبل الاغلاق. وهذا يؤكد أن البطارية حافظت على البيانات أثناء الانقطاع.
س4: هل يمكن تبديل BC 291 بشكل سريع مع تشغيل وحدة المعالجة المركزية (CPU)؟
الإجراء الموصى به هو تثبيت BC 291 أو إزالته مع إيقاف تشغيل وحدة المعالجة المركزية. لا يُنصح بإدخال البطارية أو إزالتها أثناء تشغيلها - حيث تشترك فتحة البطارية في فتحة المبيت التي توفر الوصول إلى الدوائر الداخلية لوحدة المعالجة المركزية، كما أن خطر التعامل مع الدوائر المجاورة يفوق فائدة التبديل السريع.
س5: ما الذي يحل محل BC 291 لأنظمة S7-200 الجديدة؟
تم إيقاف 6ES7291-8BA20-0XA0 في أبريل 2021، وذلك تماشيًا مع نهاية العمر الافتراضي لمنصة SIMATIC S7-200. بالنسبة لتصميمات الأجهزة الجديدة، تتمتع منصات S7-200 SMART وSIMATIC S7-1200 بآليات خاصة بها للاحتفاظ بالبيانات - تستخدم وحدات المعالجة المركزية الذكية مكثفًا مدمجًا وخراطيش ذاكرة اختيارية، بينما تستخدم وحدات المعالجة المركزية S7-1200 ذاكرة احتفاظ مع نسخة احتياطية لبطاقة ذاكرة التحميل. يمكن لتركيبات S7-200 الحالية الحصول على وحدات BC 291 من قنوات قطع الغيار الصناعية.
