محرك سيرفو تيار متردد Mitsubishi HC-MF23-UE — 200 واط، قصور ذاتي منخفض للغاية، معيار EN/UL، سلسلة MR-J2

العلامة التجارية: Mitsubishi Electric

السلسلة: MELSERVO HC-MF

المنصة: MR-J2

أرقام القطع: HC-MF23-UE / HCMF23UE

جديد في العبوة الأصلية | شحن سريع مجاني | متوفر بالمخزون

محرك صغير، مؤهلات تحكم حركة جادة

لا يبرز محرك HC-MF23-UE على أساس تصنيف قوته. بقوة 200 واط، هو محرك سيرفو صغير الحجم ومنخفض السعة بأي مقياس — وهذا هو بالضبط الهدف. في الأتمتة الدقيقة، نادراً ما تكون القدرة على وضع حمولة صغيرة بسرعة ودقة وتكرار آلاف المرات في النوبة وظيفة للقوة الخام. إنها وظيفة لكيفية استجابة المحرك بسرعة لتغيير في الموضع المطلوب، ومدى إخلاصه لملف تعريف السرعة الذي حسبه المتحكم، ومدى انحرافه عن المسار المطلوب عند بدء الدورة مرة أخرى.

تم بناء HC-MF23-UE حول هذه الأولويات. ينتمي إلى عائلة HC-MF من Mitsubishi Electric — وهي سلسلة محركات سيرفو تم تطويرها خصيصًا لتطبيقات القصور الذاتي المنخفض للغاية والسعة الصغيرة ضمن منصة سيرفو MR-J2. لا يحمل المحرك فرامل كهرومغناطيسية ويستخدم عمودًا مستقيمًا قياسيًا، مما يجعله التكوين الأساسي لوضع المحور الأفقي، ورؤوس الالتقاط والوضع خفيفة الوزن، وآليات الفهرسة عالية التردد حيث لا يتطلب التطبيق تثبيت المحور تحت ظروف انقطاع التيار.

يشير اللاحقة -UE إلى الامتثال للمعايير الدولية EN (الأوروبية) و UL/C-UL (أمريكا الشمالية)، مما يجعل هذا المحرك مناسبًا لمصنعي الآلات الذين يشحنون المعدات إلى الأسواق الشمالية والأوروبية دون الحاجة إلى تعديلات امتثال منفصلة لمحرك السيرفو نفسه.

المواصفات الفنية

تم الحصول على المواصفات من وثائق سلسلة Mitsubishi Electric MELSERVO HC-MF، ودليل تعليمات مضخم السيرفو MR-J2-CT، وقوائم المنتجات التي تم التحقق منها على Mitsubishi Electric Factory Automation Americas.

قصور ذاتي منخفض للغاية في إطار 200 واط

السمة المميزة لسلسلة HC-MF — بما في ذلك HC-MF23-UE — هي العلاقة بين خرج الطاقة وقصور الدوار. صممت Mitsubishi Electric هذه العائلة حول دوار محسّن للاستجابة الديناميكية بدلاً من السعة الحرارية. النتيجة هي محرك يمكنه تسريع وتبطئة حمولة صغيرة بسرعة فائقة دون الحاجة إلى أجهزة قيادة كبيرة الحجم لإدارة الديناميكيات.

لماذا يعتبر قصور الدوار مهمًا عند 200 واط؟ لأن التطبيقات التي تستخدم محرك سيرفو بقوة 200 واط على شفة 60 مم لا تقوم أبدًا بعمل بطيء وثابت. إنها تقوم بوضع سريع ومتكرر: إصبع قبضة يفتح ويغلق، مرحلة دوارة صغيرة تفهرس بين المحطات، آلية وضع عدسة تقوم بتصحيحات دون المليمتر عشرات المرات في الثانية. في حالات الاستخدام هذه، تحدد قدرة المحرك على الاستقرار بسرعة في الموضع المطلوب — والقيام بذلك دون تذبذب أو تجاوز — إنتاجية الآلة أكثر بكثير من القوة المقننة.

تحقق المحركات ذات القصور الذاتي المنخفض للغاية هذا عن طريق تقليل الكتلة الدورانية التي يجب التغلب عليها مع كل تغيير في الاتجاه. كل واط من عزم الدوران المتاح يذهب نحو تغيير حالة حركة الحمل، بدلاً من إنفاقه في التغلب على المقاومة الميكانيكية للمحرك للتغيير.

اللاحقة -UE: ما يعنيه الامتثال الدولي فعليًا

اللاحقة المرفقة برقم القطعة هذا ليست تفصيلاً بسيطًا — فهي تحدد ما إذا كان يمكن تثبيت المحرك بشكل قانوني في المعدات الموجهة لأسواق معينة.

يشير تعيين Mitsubishi -UE إلى أن المحرك قد تم تصنيعه واختباره للامتثال لإطارين قياسيين في وقت واحد:

معيار EN — متطلبات المعيار الأوروبي للآلات الكهربائية الدوارة، بما في ذلك سلسلة IEC/EN 60034. يجب أن تتضمن المعدات المباعة داخل المنطقة الاقتصادية الأوروبية علامة CE مكونات متوافقة، ومحرك السيرفو ضمن نطاق هذا المطلب. المحرك المتوافق مع EN تم اختباره لمتطلبات التوافق الكهرومغناطيسي الأوروبي، والجهد المنخفض، وتوجيهات الآلات.

معيار UL/C-UL — مختبرات التأمين (Underwriters Laboratories) وما يعادلها الكندي (CSA). يُطلب إدراج UL أو يُفضل بشدة للمعدات المثبتة في الولايات المتحدة وكندا، خاصة في المرافق التجارية والصناعية حيث تفرض وثائق التأمين، أو قوانين البناء، أو سياسات الشراء للعملاء مكونات مدرجة.

بالنسبة لمصنعي الآلات ومدمجي الأنظمة الذين يعملون في الأسواق العالمية، فإن إصدار -UE يلغي الحاجة إلى تأهيل متغيرات محركات منفصلة للتركيبات في أمريكا الشمالية مقابل أوروبا. يمكن تصميم نفس HC-MF23-UE في المعدات التي يتم شحنها إلى أي من السوقين. المحرك القياسي HC-MF23 (بدون -UE) لا يحمل هذه الشهادات — وهذا ليس اختلافًا شكليًا.

مضخمات السيرفو المتوافقة — عائلة MR-J2

يتزاوج HC-MF23-UE مع عائلة مضخمات MR-J2-20. يحدد طراز المضخم واجهة التحكم وهندسة الاتصال لمحور السيرفو:

في آلة موجودة، يتم تثبيت المضخم وتكوينه بالفعل. مهمة استبدال المحرك هي ببساطة مطابقة رقم القطعة الموجود على لوحة الاسم مع المحرك البديل. لا يلزم تغيير المضخم عند استبدال المحرك بـ HC-MF23-UE مطابق. إذا كان المضخم الحالي يتم استبداله أيضًا أو إذا كانت الآلة قيد إعادة الهندسة، فحدد متغير الواجهة الذي يتطابق مع هندسة ناقل التحكم الخاص بالآلة.

نظرة عامة على متغيرات HC-MF23

تم إنتاج المحرك الأساسي HC-MF23 في عدة تكوينات لتغطية متطلبات العمود والفرامل المختلفة. جميعها تحمل نفس المواصفات الأساسية 200 واط، 0.64 نيوتن متر، 3000 دورة في الدقيقة:

هذه القائمة هيHC-MF23-UE — عمود مستقيم، لا فرامل، متوافق مع EN/UL/C-UL. يعتمد المتغير الصحيح لتطبيقك على ما إذا كانت فرامل تثبيت كهرومغناطيسية مطلوبة وما إذا كان الامتثال للمعايير الدولية ضروريًا لسوقك المستهدف.

ملف تعريف التطبيق

تم تصميم HC-MF23-UE خصيصًا لنوع معين من الآلات. ليس للتشغيل الآلي الثقيل. ليس لمحاور قيادة متعددة الكيلو واط. مجال محرك سيرفو بقوة 200 واط وقصور ذاتي منخفض للغاية على شفة 60 مم هو الأتمتة الدقيقة السريعة والمدمجة:

معدات تجميع إلكترونية — آليات التقاط ووضع المكونات، معالجة لوحات الدوائر المطبوعة، إدخال الموصلات ذات المسافات الضيقة. يمكن أن تتجاوز معدلات الدورة في هذه التطبيقات عدة مئات من العمليات في الدقيقة، والكتلة التي يتم نقلها خفيفة بما يكفي بحيث يكون قصور المحرك هو العامل المحدد لوقت الاستقرار.

تصنيع أشباه الموصلات وشاشات العرض المسطحة — آليات مناولة الرقائق، ووضع المراحل، وآليات النقل حيث يكون التحكم في التلوث، والبصمة المدمجة، ودقة تحديد المواقع متساوية في الأهمية.

آلات التعبئة والتغليف ووضع العلامات — رؤوس تطبيق الملصقات، والتحكم في التسجيل لعمليات تغذية الويب، وآليات التعبئة أو التغطية الصغيرة الحجم حيث يجب أن يظل المحور متزامنًا مع تدفق المنتج.

الأتمتة الطبية والمختبرية — روبوتات المعالجة، ومناولة الشرائح، ومراحل تحديد المواقع للأدوات التحليلية. قدرة التغذية الراجعة المطلقة للمشفر التسلسلي ذات صلة هنا، حيث يمكن أن يؤثر فقدان مرجع الموضع أثناء دورات الطاقة على سلامة العملية.

تركيبات التجميع متعددة المحاور — محاور فردية في نظام أكبر حيث يحمل كل محور حمولة ميكانيكية صغيرة ويعتمد أداء النظام العام على إكمال جميع المحاور لحركاتها ضمن ميزانية دورة ضيقة.

الشحن والحالة

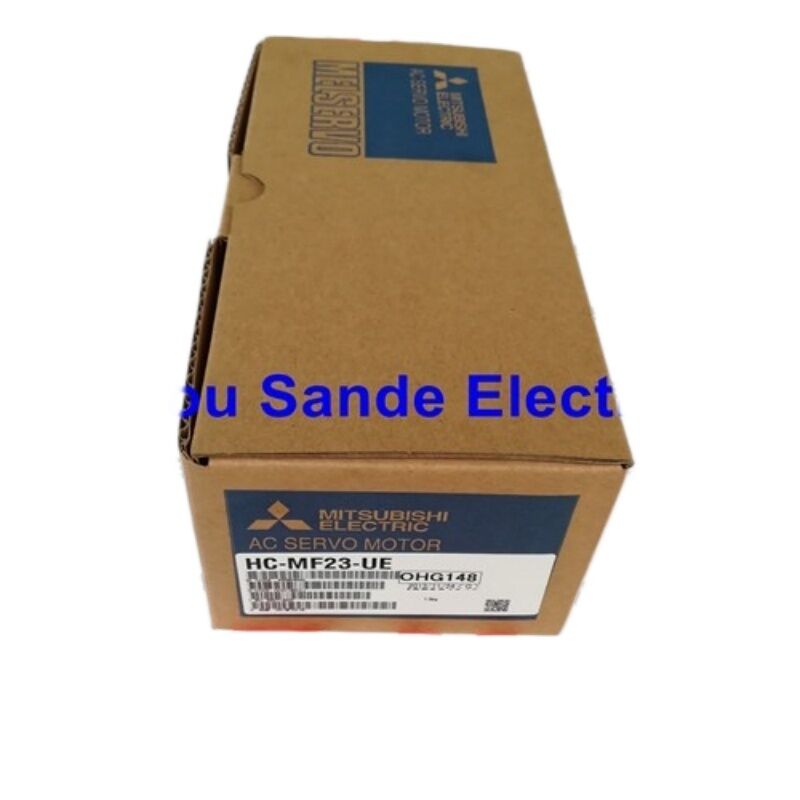

تشحن هذه الوحدةجديدة، في عبوة Mitsubishi Electric الأصلية مختومة من المصنع. يشمل الشحن السريع المجاني. يتم إرسال الطلبات الدولية عبر DHL Express، أو FedEx International Priority، أو UPS Express مع تتبع كامل من الإرسال حتى التسليم. يتم تجهيز الوحدات المتوفرة بالمخزون للإرسال في نفس يوم العمل للطلبات المقدمة قبل موعد قطع الناقل اليومي.

الأسئلة الشائعة

س 1: تم إدراج HC-MF23-UE على أنه متوقف. هل لا يزال بإمكاني العثور على وحدات جديدة، وهل الوحدة الفائضة الجديدة مكافئة لوحدة الشركة المصنعة للمعدات الأصلية الجديدة؟

أوقفت Mitsubishi Electric سلسلة HC-MF كجزء من الانتقال الأوسع بعيدًا عن منصة سيرفو MR-J2. لم يعد يتم تصنيع القطعة وهي غير متوفرة من خلال قنوات Mitsubishi المعتمدة النشطة. ومع ذلك، تستمر المخزونات الفائضة الجديدة في الصندوق من دفعة الإنتاج الأصلية في الدوران عبر سوق قطع غيار الآلات الصناعية. الوحدة الفائضة الجديدة — مختومة من المصنع، غير مفتوحة، مع عبوة Mitsubishi الأصلية وملصقاتها سليمة — هي في كل الاحترام الوظيفي والميكانيكي متطابقة مع ما تم توريده في الأصل من خلال التوزيع المعتمد. لم يتم تثبيتها أو تشغيلها أو صيانتها مطلقًا. بالنسبة لآلة تم تصميمها حول HC-MF23-UE، هذا هو المسار المباشر للصيانة. البديل — استخدام وحدة تم إصلاحها أو تجديدها — يقدم تاريخ خدمة غير معروف ويتطلب عادةً التحقق من الأداء بعد التثبيت.

س 2: ما هو الفرق بين HC-MF23-UE و HC-MFS23 الأحدث؟ هل يمكن لإصدار MFS أن يحل محل إصدار MF؟

سلسلة HC-MF وسلسلة HC-MFS هما جيلان مختلفان من المنتجات من منصات سيرفو مختلفة. ينتمي HC-MF23-UE إلى منصة MR-J2؛ ينتمي HC-MFS23 إلى منصة MR-J2S (Super). كلا المحركين مصنفان عند 200 واط بنفس عزم الدوران المقنن 0.64 نيوتن متر وسرعة مقننة 3000 دورة في الدقيقة، وكلاهما يستخدم شفة 60 × 60 مم. يكمن الاختلاف في واجهة المشفر: يستخدم HC-MF23 مشفرًا مطلقًا/تزايديًا تسلسليًا متوافقًا مع مضخمات MR-J2، بينما يحمل HC-MFS23 مشفرًا مطلقًا بدقة 17 بت مصممًا لمضخمات MR-J2S. هذه الواجهات المشفرة ليست قابلة للتبديل مباشرة — توصيل HC-MFS23 بمضخم MR-J2 دون تكييف لن يعمل بشكل صحيح. إذا كانت الآلة تستخدم مضخمات MR-J2، فيجب أن يكون المحرك البديل HC-MF23-UE، وليس HC-MFS23.

س 3: لا يتم تضمين فرامل كهرومغناطيسية في هذا الطراز. هل هو مناسب لتطبيق المحور الرأسي؟

HC-MF23-UE هو متغير بدون فرامل، مما يعني أن موضع المحور يتم الحفاظ عليه فقط من خلال التحكم النشط في السيرفو أثناء تمكين المضخم. إذا تعطل المضخم، أو انقطع التيار عنه، أو تم تعطيله عمدًا، فلا يوجد قيد ميكانيكي يمنع المحور من التحرك بفعل الجاذبية. بالنسبة للمحور الأفقي أو المحور الرأسي الذي يحمل حمولة خفيفة بما يكفي بحيث يكون الحركة المدفوعة بالجاذبية مقبولة في حالة فقدان الطاقة، فإن الإصدار بدون فرامل مناسب تشغيليًا. بالنسبة للمحور الرأسي حيث قد يتسبب الحركة السفلية غير المنضبطة في تلف الآلة، أو الأدوات، أو قطعة العمل — أو حيث تتطلب لوائح السلامة قيدًا ميكانيكيًا — فإن الاختيار الصحيح هو HC-MF23B-UE، وهو المتغير المزود بفرامل كهرومغناطيسية يقوم بقفل العمود ميكانيكيًا عند إزالة إمداد الفرامل.

س 4: ماذا يوفر المشفر المطلق/التزايدي التسلسلي في HC-MF23-UE، وكيف يؤثر على بدء تشغيل الآلة؟

المشفر التسلسلي في HC-MF23-UE هو نوع مطلق/تزايدي مختلط، يتواصل بيانات الموضع مع مضخم MR-J2 عبر بروتوكول تسلسلي بدلاً من إشارات النبض الرباعية التقليدية A/B. في الوضع المطلق (عند تكوين موضع مطلق مدعوم بالبطارية في المضخم)، يحتفظ المحرك بمرجع موضعه عبر دورات الطاقة، ويمكن للآلة استئناف التشغيل بعد حدث إيقاف التشغيل دون إجراء عودة مرجعية. في الوضع التزايدي، يلزم إجراء عودة مرجعية عند كل بدء تشغيل. يعتمد الوضع النشط على تكوين معلمات مضخم السيرفو وما إذا كانت بطارية للاحتفاظ بالموضع المطلق متصلة بالمضخم. هذا ليس اختلافًا في الأجهزة في المحرك نفسه — إنه اختيار تكوين نظام يتم إجراؤه أثناء تكليف الآلة.

س 5: هل يمكن تشغيل HC-MF23-UE بواسطة مضخم Mitsubishi أحدث مثل سلسلة MR-J4؟

HC-MF23-UE وسلسلة مضخمات MR-J4 غير متوافقين مباشرة بدون أجهزة تكييف إضافية. يستخدم MR-J4 بروتوكول اتصال مشفر مختلف عن المشفر التسلسلي لـ HC-MF23-UE، ولن ينتج عن اتصال كابل مباشر بين الاثنين محور سيرفو وظيفي. طورت Mitsubishi Electric مجموعات أدوات تجديد — على وجه التحديد مضخم MR-J4-DU_B-RJ020 مع كابلات تجديد MR-J2S — كمسار هجرة موثق من MR-J2S إلى MR-J4. ومع ذلك، لاحظ أن هذا المسار تم تطويره بشكل أساسي لمحركات MR-J2S (وليس MR-J2). بالنسبة لمحركات سلسلة HC-MF على منصة MR-J2 الأصلية، يجب تأكيد التوافق مع أدوات التجديد مع دعم Mitsubishi Electric الفني قبل الالتزام بترقية المضخم. لاستبدال المحرك المباشر في آلة موجودة، يظل استبدال HC-MF23-UE بـ HC-MF23-UE آخر يتم تشغيله بواسطة مضخم MR-J2-20 الأصلي هو النهج الأبسط والأكثر موثوقية.
