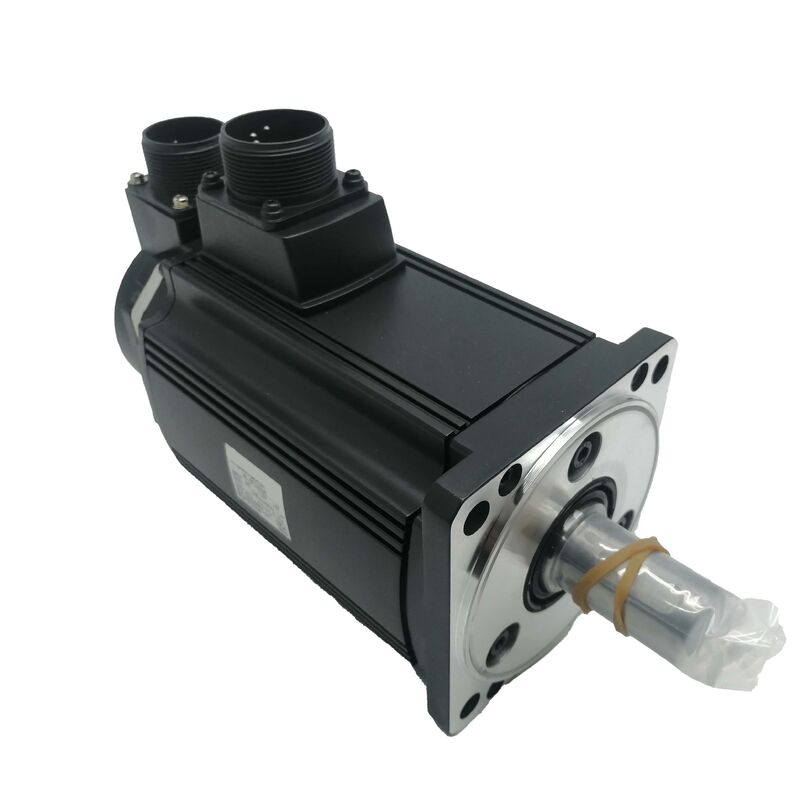

محرك سيرفو AC جديد من ميتسوبيشي HC-RFS203 — 2 كيلو واط بقصور ذاتي فائق الانخفاض، 3000 دورة في الدقيقة، مشفر 17 بت | شحن سريع مجاني

العلامة التجارية: ميتسوبيشي إلكتريك

السلسلة: MELSERVO-J2-Super HC-RFS

رقم القطعة: HC-RFS203 / HCRFS203

الحالة: جديد | شحن سريع مجاني | متوفر

ما يميز سلسلة HC-RFS

ليست كل محركات السيرفو بقوة 2 كيلو واط مصممة لنفس الغرض. تم تطوير ميتسوبيشي HC-RFS203 خصيصًا للتطبيقات التي تحدث فيها دورات التسارع والتباطؤ بتردد عالٍ — حيث يبدأ المحرك ويتوقف ويعكس اتجاهه ويعيد تحديد موضعه عشرات أو مئات المرات في الدقيقة بدلاً من العمل بسرعة ثابتة. يضع ملف تعريف الاستخدام هذا متطلبات مختلفة جدًا على المحرك مقارنة بتطبيق عمود دوران تقليدي أو محرك ناقل.

الخيار الهندسي المحدد في سلسلة HC-RFS هو القصور الذاتي الدوار المنخفض للغاية. يدور الدوار ذو القصور الذاتي المنخفض بشكل أسرع في التسارع والتباطؤ بنفس عزم الدوران المدخل، مما يعني أوقات تحديد موضع أقصر، ومعدلات دورة أعلى، وطاقة أقل مستهلكة لكل دورة حركة. المقايضة هي أن الدوارات ذات القصور الذاتي المنخفض أقل تسامحًا مع القصور الذاتي للحمل المنعكس العالي على العمود — ولكن في التطبيقات التي تم تصميم هذا المحرك لها، فإن هذه المقايضة هي الصحيحة. آلات النقل عالية التردد، وآليات الالتقاط والوضع، ومعدات الفهرسة، ومحاور تحديد الموضع سريعة الاستجابة هي المكان الذي يؤدي فيه HC-RFS203 أفضل أداء.

المواصفات الفنية

البيانات الفنية مأخوذة من وثائق سلسلة Mitsubishi Electric MELSERVO-J2-Super وتم التحقق منها بواسطة سجلات الموردين المتخصصين.

المشفر 17 بت — دقة تحتفظ بها عند السرعات المنخفضة

واحدة من أهم الميزات التشغيلية لـ HC-RFS203 هي المشفر المطلق التسلسلي 17 بت، والذي يوفر 131,072 عد موضع منفصل لكل دورة عمود المحرك.

لوضع ذلك في المنظور: بهذه الدقة، يمثل كل عد مشفر حوالي 0.00275 درجة من دوران العمود. في محور خطي نموذجي مدفوع بكرة لولبية بمسافة 10 مم ونسبة اقتران 1:1، يترجم ذلك إلى دقة تغذية موضع نظرية تبلغ حوالي 0.076 ميكرومتر لكل عد — وهو مستوى دقة ليس هو العامل المحدد في أي نظام ميكانيكي واقعي.

تظهر الأهمية العملية بشكل أكبر عند السرعات المنخفضة. تنتج أنظمة السيرفو ذات المشفرات منخفضة الدقة تغذية سرعة متقطعة عند معدلات تغذية بطيئة لأن عدادات الموضع تصل إلى وحدة التحكم بشكل غير متكرر وغير متسق. حلقة التحكم في السرعة لديها بيانات محدودة للعمل بها والنتيجة هي تموج سرعة مرئي — مشكلة تؤثر على جودة السطح، واتساق العملية، وتكرار تحديد الموضع عند معدلات تغذية منخفضة. توفر كثافة العد الدقيقة للمشفر 17 بت بيانات موضع غنية ومنتظمة لحلقة التحكم في السرعة حتى عند سرعات العمود البطيئة جدًا، وهذا ما يتيح سلوك السرعة الثابتة السلس الذي تتطلبه التطبيقات الدقيقة.

المشفر هو أيضًا من النوع المطلق، مما يعني أنه يحتفظ بمرجع الموضع عبر دورات الطاقة دون الحاجة إلى تسلسل عودة مرجعية بعد كل حدث تشغيل.

قصور ذاتي فائق الانخفاض — فهم المواصفات وتداعياتها

يشير تصنيف HC-RFS إلى قصور ذاتي دوار فائق الانخفاض ضمن عائلة محركات Mitsubishi MELSERVO-J2-Super. فهم ما يعنيه هذا عمليًا — وأين يهم — أمر ضروري لتحقيق أقصى استفادة من هذا المحرك في تصميم النظام.

ما يحققه "القصور الذاتي المنخفض". القصور الذاتي الدوار هو المقاومة التي تقدمها الكتلة الدوارة للمحرك للتغيرات في السرعة. يتطلب الدوار ذو القصور الذاتي المنخفض عزم دوران أقل للتسارع والتباطؤ بمعدل معين. بالنسبة لمضخم السيرفو الذي يقود المحرك، يترجم هذا مباشرة إلى استجابة أسرع لأوامر السرعة والموضع. يمكن للمحرك متابعة ملف تعريف الأمر عن كثب، مما يقلل من خطأ المتابعة ويقصر الوقت المطلوب للوصول إلى موضع مستهدف والاستقرار فيه.

أين ينطبق. التطبيقات التي تستفيد أكثر هي تلك التي تحتوي على دورات حركة قصيرة ومتكررة — طاولات الفهرسة التي تعمل بمواضع متعددة في الثانية، وآلات التعبئة والتغليف ذات دورات الالتقاط والوضع السريعة، ومعدات الطباعة التي تتطلب تسجيلًا دقيقًا عند سرعات خطوط عالية، ومعدات مناولة أشباه الموصلات حيث يعتمد الإنتاجية على تقليل وقت الحركة لكل دورة.

ما يتطلبه من الحمل. تكون المحركات ذات القصور الذاتي الفائق الانخفاض أكثر فعالية عندما يتم الاحتفاظ بالقصور الذاتي للحمل المنعكس على عمود المحرك ضمن مضاعف معقول للقصور الذاتي للدوار الخاص بالمحرك. توفر وثائق Mitsubishi MELSERVO-J2-Super إرشادات حول نسبة القصور الذاتي للحمل إلى المحرك لكل طراز محرك. عندما يكون القصور الذاتي للحمل عاليًا ولا مفر منه، يمكن استخدام صندوق تروس لتقليل القصور الذاتي المنعكس على عمود المحرك — وهو نهج شائع عند ربط محرك من سلسلة HC-RFS بحمل أثقل.

HC-RFS في سياق عائلة J2-Super

أسست سلسلة MELSERVO-J2-Super عدة عائلات فرعية متميزة للمحركات بخصائص قصور ذاتي مختلفة، كل منها مُحسَّن لفئة مختلفة من التطبيقات:

HC-KFS / HC-MFS — محركات ذات سعة صغيرة وقصور ذاتي منخفض في نطاق 50 واط إلى 750 واط، تستخدم في المحاور خفيفة الوزن والآلات الصغيرة

HC-SFS — نطاق سعة متوسطة بقصور ذاتي قياسي يغطي التطبيقات التي تكون فيها أحمال الحمل المنعكس أعلى نموذجية ويتم إعطاء الأولوية لأداء السرعة الثابتة السلس

HC-RFS — نطاق سعة متوسطة بقصور ذاتي فائق الانخفاض (بما في ذلك HC-RFS153، HC-RFS203، HC-RFS353، HC-RFS503) للتشغيل عالي التردد وملفات التسارع المتطلبة

HC-LFS / HC-UFS — موديلات ذات سعة أعلى لمحركات المحاور الأكبر والتطبيقات المتخصصة

يقع HC-RFS203 عند مستوى 2 كيلو واط ضمن مجموعة القصور الذاتي الفائق الانخفاض، مقترنًا بمضخم MR-J2S-200A/B. أشقاؤه في نفس السلسلة — HC-RFS153 (1.5 كيلو واط) و HC-RFS353 (3.5 كيلو واط) — يغطون مستويات طاقة مجاورة حيث تكون نفس خاصية القصور الذاتي الفائق الانخفاض مطلوبة عند تصنيفات خرج مختلفة.

التوافق واقتران المضخم

تم تصميم HC-RFS203 للاستخدام مع مضخمات سلسلة Mitsubishi MELSERVO-J2-Super. الاقتران القياسي لعمل فئة 200 فولت هو MR-J2S-200A (التحكم في الموضع والسرعة وعزم الدوران، واجهة نبضات/تناظرية) أو MR-J2S-200B (متوافق مع SSCNET). تدعم متغيرات CP و CL لنفس منصة 200A واجهات CC-Link وغيرها من واجهات الاتصال ضمن نفس قائمة توافق المحرك.

ملاحظة هامة حول الترحيل: نشرت ميتسوبيشي برنامج تجديد J2S رسميًا يربط محركات سلسلة HC-RFS بنظائرها اللاحقة من سلسلة HG-SR للعملاء الذين يقومون بترحيل تركيبات MELSERVO-J2-Super القديمة إلى أجهزة MELSERVO-J4 الحالية. سلسلة HC-RFS ومضخماتها المتوافقة MR-J2S هي منتجات OEM متوقفة. الآلات التي لا تزال تعمل بهذه المنصة يتم صيانتها عادةً من خلال موردين فائضين متخصصين بدلاً من الشراء الجديد من الشركة المصنعة الأصلية. يستمر المحرك ومضخم الصوت في الأداء بالكامل وفقًا للمواصفات عند توفيره كوحدة فائضة تم اختبارها، ويظل الاستبدال برقم القطعة الأصلي هو المسار الأكثر مباشرة للصيانة للقاعدة المثبتة.

الحالة والتوافر

يشمل هذا الإعلان وحدات جديدة HC-RFS203. تتوفر محركات سيرفو ميتسوبيشي الجديدة من المخزون القديم (NOS) من خلال موزعين متخصصين في الأتمتة الصناعية الذين يحتفظون بمخزون تم الحصول عليه خلال فترة الإنتاج النشط للمنتج. الوحدات الجديدة لم يتم تركيبها أبدًا في آلة وتحتفظ بتعبئتها الأصلية من المصنع، وغطاء العمود الواقي، وأغطية الموصلات.

للتطبيقات التي تكون فيها الوحدة الجديدة ضرورية — متطلبات الضمان، أو تركيبات بناء جديدة حرجة، أو مواقف سيتم فيها تخزين المحرك كقطعة غيار احتياطية — فإن المخزون الجديد هو الخيار المناسب. حيث تكون التكلفة هي الاعتبار الأساسي وسيتم تركيب المحرك مباشرة، تقدم الوحدات الفائضة التي تم اختبارها بالكامل أداءً وظيفيًا مماثلاً بتكلفة أقل.

يتم تضمين الشحن السريع المجاني

في هذا الإعلان. للوجهات الدولية، تختلف المهلة الزمنية وخيارات الناقل — اتصل بنا قبل الطلب لتأكيد ترتيبات التسليم لمنطقتك.

الأسئلة الشائعة

س1: يوصف HC-RFS203 بأنه "قصور ذاتي فائق الانخفاض". ما هي نسبة القصور الذاتي للحمل إلى المحرك المقبولة لهذا المحرك؟

تحدد وثائق Mitsubishi MELSERVO-J2-Super نسبة القصور الذاتي للحمل إلى المحرك الموصى بها حتى 30 ضعف القصور الذاتي للدوار الخاص بالمحرك لسلسلة HC-RFS. يضمن التشغيل ضمن هذا الإرشاد أن وظائف الضبط التلقائي وتعديل الكسب لمضخم السيرفو يمكنها الحفاظ على أداء حلقة مغلقة مستقر عبر نطاق السرعة والتسارع الكامل. عندما تتجاوز نسبة القصور الذاتي للحمل 30 ضعفًا، تنصح ميتسوبيشي بالاتصال بالدعم الفني الخاص بهم لتقييم ما إذا كان يمكن استيعاب التطبيق بإعدادات كسب محددة، أو تعديلات ميكانيكية، أو اختيار محرك مختلف. في الممارسة العملية، إذا كان تطبيقك يحتوي على قصور ذاتي للحمل منعكس عالي على عمود المحرك — على سبيل المثال، طاولة دوارة ثقيلة متصلة مباشرة — فإن صندوق تروس تخفيض بين المحرك والحمل هو حل أكثر فعالية من مجرد قبول نسبة قصور ذاتي عالية.

س2: هل يأتي HC-RFS203 مع مشفر مطلق، وهل هذا يعني عدم الحاجة إلى بطارية في المضخم؟

تم تجهيز HC-RFS203 بمشفر مطلق تسلسلي 17 بت كمعيار. يحتفظ المشفر المطلق بمعلومات الموضع أحادي الدورة داخل المشفر نفسه. ومع ذلك، للاحتفاظ بالموضع المطلق متعدد الدورات — وهو ما يسمح لوحدة التحكم بمعرفة موضع المحور عبر أحداث إيقاف التشغيل في الآلات التي تحتوي على أكثر من دورة واحدة من الحركة لكل محور — يتطلب مضخم سلسلة MR-J2S بطارية خارجية (MR-BAT) متصلة بموصل البطارية في المضخم. تتعامل خاصية المشفر المطلقة مع دقة موضع الدورة الواحدة؛ تتعامل بطارية المضخم مع عدد الدورات المتعددة عبر فترات إيقاف التشغيل. إذا لم يتم تثبيت بطارية MR-BAT أو كانت مستنفدة عند إزالة الطاقة، يتم فقدان بيانات الموضع المطلق متعدد الدورات وسيتطلب الأمر عودة مرجعية عند التشغيل التالي. البطارية هي عنصر صيانة قياسي في أي تركيب MELSERVO-J2-Super يستخدم محركات من النوع المطلق.

س3: ما هو الفرق بين HC-RFS203 و HC-SFS203، وهل يمكن استخدامهما بالتبادل؟

يشترك كلا المحركين في نفس قدرة الخرج المقدرة 2 كيلو واط وسرعة مقدرة 3000 دورة في الدقيقة، وكلاهما متوافق مع مضخم MR-J2S-200A. الفرق الرئيسي هو القصور الذاتي الدوار وخصائص الأداء الناتجة. HC-SFS203 هو محرك ذو قصور ذاتي قياسي مناسب للتطبيقات ذات القصور الذاتي للحمل المعتدل والمتطلبات لأداء السرعة الثابتة السلس تحت الحمل. HC-RFS203 هو متغير القصور الذاتي الفائق الانخفاض المصمم خصيصًا لدورات التسارع والتباطؤ عالية التردد. المحركان متوافقان كهربائيًا مع نفس المضخم ولكن لهما أبعاد شفة وتكوينات عمود مختلفة ميكانيكيًا — فهما ليسا قابلين للتبديل المباشر فيزيائيًا دون التحقق من أبعاد التركيب مقابل واجهة تركيب المحرك في الآلة. إذا كنت تستبدل أحدهما بالآخر، فتأكد من أبعاد الإطار وقطر العمود وتوافق كابل المشفر قبل الطلب، أو استشر وثائق تجديد Mitsubishi J2S للاقترانات الاستبدالية التي تم التحقق منها.

س4: ما هو مسار الترحيل إذا كان مضخم MR-J2S-200A غير متوفر أيضًا، ويجب استبدال محور السيرفو بالكامل؟

نشرت Mitsubishi Electric دليل ترحيل رسمي — دليل تجديد MELSERVO-J2S/J2M — يغطي مسار الاستبدال الكامل من محركات سلسلة HC-RFS ومضخمات MR-J2S إلى ما يعادلها من الجيل الحالي. المسار الرئيسي للترقية يأخذ مضخم MR-J2S-200A إلى MR-J4-200A ويربط محرك HC-RFS203 بما يعادله من سلسلة HG-SR. يتضمن هذا الاستبدال استخدام مجموعة تجديد من Mitsubishi تقوم بتكييف تسخير الأسلاك الحالي للآلة مع مخطط دبوس الموصل الجديد للمضخم، مما يتجنب الحاجة إلى إعادة توصيل الأسلاك للآلة من الصفر. يحدد الدليل أرقام قطع مجموعات التجديد الدقيقة، واقترانات استبدال المحركات، والملاحظات الهامة المتعلقة بالاختلافات في خصائص عزم الدوران ونسب القصور الذاتي بين المكونات الأصلية والمستبدلة. لأي آلة تحتاج إلى استبدال كل من المحرك والمضخم في وقت واحد، يوصى بشدة باستخدام وثائق التجديد واتباع تكوين المجموعة المحدد من Mitsubishi بدلاً من الاستبدال العشوائي للمكونات.

س5: هذا المحرك مدرج كوحدة جديدة. كيف يجب تخزينه إذا تم شراؤه كقطعة غيار ولم يتم تركيبه على الفور؟
