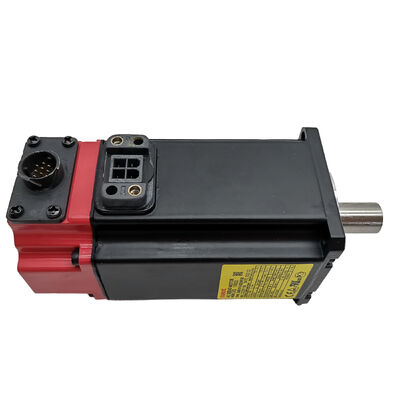

FANUC A06B-0116-B275#0008 — محرك سيرفو AC بيتا βM1/4000، عمود مستقيم مع مجرى مفتاح وفرامل

نظرة عامة

رقم القطعة: A06B-0116-B275#0008 (A06B0116B275#0008)

الوصف الكامل: محرك سيرفو AC βM1/4000 — عمود مستقيم، مجرى مفتاح، فرامل تثبيت، مشفر bA64b

السلسلة: محرك سيرفو AC من سلسلة FANUC Beta (β)

تسمية الموديل: βM1/4000

المحرك، بعبارات بسيطة

الـ FANUC A06B-0116-B275#0008 هو محرك سيرفو AC مدمج بدون فرش من سلسلة FANUC Beta (β) — خط الإنتاج الذي صممته FANUC خصيصًا لتوفير دفع محاور فعال من حيث التكلفة وعالي الموثوقية في أدوات الآلات ومعدات تحديد المواقع الصناعية. هذه الوحدة بالذات هي موديل βM1/4000: حوالي 1 نيوتن متر من عزم الدوران المقنن، بسرعة قصوى تبلغ 4000 دورة في الدقيقة.

ما يميز الـ #0008 عن المتغيرات الأخرى في عائلة A06B-0116 هو مزيجها من الميزات المادية: عمود مستقيم مع مجرى مفتاح للربط الميكانيكي المباشر، وفرامل تثبيت تعمل بالزنبرك للاحتفاظ بالموضع عند السكون، ومشفر مطلق رقمي تسلسلي bA64b (رقم قطعة المشفر A860-0374-T303) لتغذية الارتجاع الموضعي والسرعة في حلقة مغلقة. هذه العناصر الثلاثة معًا تجعل هذا المحرك خيارًا مفضلاً للمحاور الرأسية أو المائلة حيث يجب تثبيت حمل الجاذبية دون الاعتماد على طاقة الدفع، وفي أي مكان يحتفظ فيه الموضع المطلق بالقضاء على دورات التصفير بعد دورة الطاقة.

بنت FANUC سلسلة Beta بفلسفة مختلفة عن محركات سلسلة Alpha (α). بينما تستهدف خط Alpha أعلى أداء ديناميكي في الطرف الأعلى من متطلبات أدوات الآلات، فإن سلسلة Beta تعطي الأولوية للبساطة، والضغط، والتشغيل الموثوق به في تطبيقات محاور التغذية الأخف وزنًا — مراكز التشغيل متعددة المحاور، ومخارط CNC الصغيرة، ومعدات الحفر، ووحدات اللولبة، وأنواع الآلات المماثلة حيث يكون دفع المحور ذو عزم الدوران المعتدل والاستجابة السريعة هو بالضبط ما يحتاجه التطبيق. الـ βM1/4000 هو من بين أصغر المحركات في هذه المجموعة، وقصورها الذاتي المنخفض يساهم في استجابة تسارع سريعة في دورات تحديد المواقع السريعة.

المواصفات الفنية

الفرامل: كيف تعمل ولماذا هي مهمة

فرامل التثبيت في A06B-0116-B275#0008 هي تعمل بالزنبرك ويتم تحريرها كهربائيًا — مما يعني أنها تعمل تلقائيًا عند إزالة مصدر طاقة 24 فولت تيار مستمر وتنفصل عند تطبيق الطاقة. هذا تصميم آمن ضد الفشل: إذا انقطعت طاقة السيرفو، أو تم تشغيل إيقاف الطوارئ، أو فقدت الآلة الطاقة بشكل غير متوقع، فإن الفرامل تقفل المحور فورًا دون أي أمر نشط.

هذا يجعل المحرك مناسبًا لـ:

• تطبيقات المحور Z الرأسي، حيث سيؤدي وزن رأس المغزل أو الأداة أو قطعة العمل إلى انحراف المحور أو سقوطه إذا تم فصل المحرك دون قفل ميكانيكي
• المحاور المائلة أو الزاوية، خاصة في الآلات متعددة المحاور حيث تعمل مكونات الجاذبية على طول اتجاه الحركة
• التطبيقات التي تتطلب تثبيت الموضع أثناء تغيير الأداة، أو الاستشعار، أو تثبيت قطعة العمل، حيث قد يتسبب تحريك المحور أثناء مرحلة عدم القطع في حدوث أخطاء أو تلف

نقطة مهمة للتركيب: ملف الفرامل هو ملف حثي، ويجب تركيب ممتص صدمات في الخزانة عند نقطة تبديل مصدر طاقة الفرامل 24 فولت تيار مستمر. بدون ممتص صدمات مصنف بشكل صحيح، يمكن أن يتسبب ارتفاع الجهد عند فصل ملف الفرامل في تلف جهاز التبديل أو التداخل مع الإلكترونيات القريبة. هذا مطلب قياسي من FANUC لجميع محركات السيرفو المزودة بفرامل.

المشفر: مشفر مطلق رقمي تسلسلي bA64b

المشفر المثبت على A06B-0116-B275#0008 هو bA64b — مشفر FANUC المطلق الرقمي التسلسلي لمحركات Beta، بدقة 64000 عد لكل دورة. على عكس المشفرات التزايدية، التي تتطلب دورة إرجاع مرجعي (تصفير) في كل مرة يتم فيها تشغيل الآلة، يحتفظ bA64b بالموضع المطلق عبر دورات الطاقة. تعرف وحدة التحكم الرقمي في الآلة (CNC) بالضبط مكان كل محور فور تشغيل النظام، دون الحاجة إلى تسلسل تصفير.

هذا مهم بشكل خاص في بيئات الإنتاج. كل دورة تصفير تستغرق وقتًا — عادةً من 30 إلى 60 ثانية لكل محور اعتمادًا على سرعة الحركة وتكوين المحور. يمكن لآلة بها ثلاثة أو أربعة محاور Beta تعمل بمشفر bA64b استئناف القطع الإنتاجي فورًا تقريبًا بعد إعادة التشغيل، أو انقطاع الطاقة، أو إيقاف التشغيل المتحكم فيه. على مدار وردية إنتاج كاملة، يكون توفير الوقت التراكمي قابلاً للقياس.

يتم الاحتفاظ بالموضع المطلق باستخدام وظيفة النسخ الاحتياطي المدمجة في المضخم أو وحدة التحكم الرقمي في الآلة (CNC). لا توجد بطارية في المحرك نفسه — تقع دائرة الاحتفاظ في جانب المحرك، مما يبسط استبدال المحرك لأن المشفر لا يحمل بيانات خاصة بالآلة قد تُفقد أثناء التبديل.

المضخمات ووحدات التحكم الرقمي في الآلة (CNC) المتوافقة

يعمل A06B-0116-B275#0008 ضمن نظام سيرفو Beta من FANUC وهو متوافق مع مجموعة واسعة من مضخمات FANUC ومنصات CNC:

مضخمات السيرفو المتوافقة

وحدات التحكم الرقمي في الآلة (CNC) المتوافقة

سلسلة FANUC 15, 16, 16i, 18, 18i, 20, 20i, 21, 21i, 0i, 0i-Mate, و Power Mate i.

يجب تكوين رقم تعريف المحرك بشكل صحيح في معلمات سيرفو وحدة التحكم الرقمي في الآلة (CNC) بعد التركيب. في وحدات التحكم من سلسلة i، يتم ذلك عادةً من خلال شاشة إعداد السيرفو مع تمكين كتابة المعلمات (PWE = 1)، متبوعًا بإجراء تهيئة معلمات سيرفو FANUC القياسي. يتم اختيار معرف المحرك بناءً على تسمية موديل المحرك (الأرقام الأربعة الوسطى من رقم القطعة A06B-xxxx-Bxxx).

أين يُستخدم هذا المحرك

إطار βM1/4000 وخصائص خرجه تناسب فئة معينة من تطبيقات أدوات الآلات بشكل جيد. بعض التركيبات النموذجية:

مراكز التشغيل الصغيرة والمتوسطة — الملاءمة المدمجة لسلسلة Beta M تجعلها مناسبة طبيعية للمحاور الثانوية في مراكز التشغيل الرأسية الصغيرة: المحور الرابع، دفع مبدل الأدوات، تحديد موضع مبدل الألواح، أو حركة الطاولة المساعدة. تضمن فرامل التثبيت الحفاظ على موضع الفهرسة دون الحاجة إلى عزم دوران مستمر للسيرفو، مما يقلل من الحمل الحراري أثناء مراحل عدم القطع.

آلات الحفر واللولبة CNC — دورات المحور Z السريعة عند الأحمال المعتدلة هي بالضبط المكان الذي يتألق فيه βM1/4000 باستمرار. يدعم القصور الذاتي المنخفض التسارع السريع دون الحاجة إلى عزم دوران أقصى يتجاوز قدرة المحرك، والمشفر المطلق يلغي عبء التصفير في بداية كل دفعة تشغيل.

تجهيزات خطوط النقل المخصصة — في خطوط الإنتاج الآلية حيث يحرك محور سيرفو تجهيزة أو مشبك بين موضعين ثابتين، فإن مزيج سرعة 4000 دورة في الدقيقة السريعة مع الفرامل المدمجة والاحتفاظ بالموضع المطلق عملي وموثوق به على مدار فترات إنتاج طويلة.

محاور الآلات الطرفية والمساعدة — تستفيد محركات ناقل الرقائق، وتحديد موضع الطاولة الدوارة، وتحديد موضع فوهة التبريد، والوظائف المساعدة الأخرى من محرك سيرفو مدمج ومستقل يتكامل بسلاسة في بنية التحكم الحالية لـ FANUC دون إضافة عائلة محركات منفصلة.

ملاحظات التركيب والصيانة

اقتران العمود. يقبل العمود المستقيم المزود بمجرى مفتاح اقترانات قياسية. عند استخدام اقتران صلب مع برغي كروي، يجب أن يكون انحراف عمود البرغي 0.01 مم أو أقل لتجنب التحميل الدوري على محامل المحرك الذي يمكن أن يسبب تآكلًا مبكرًا وضوضاء في المشفر.

توجيه الكابل. تصنيف IP65 للمحرك يحميه من رشاشات الماء من أي اتجاه، ولكن إحكام غلق الموصل يعتمد على إحكام إدخال الموصل المقابل وقفله. قم بتوجيه كابل المشفر مع حلقة تقطير — انحناء لأسفل في الكابل قبل وصوله إلى الموصل — لمنع السائل من التتبع على طول الكابل إلى جسم الموصل.

دائرة الفرامل. قم بتوصيل مصدر طاقة الفرامل 24 فولت تيار مستمر عبر مرحل أو خرج ترانزستور، وليس عبر مفتاح ميكانيكي فقط. قم بتركيب صمام ثنائي عكسي أو مانع تسرب RC عبر أطراف الملف لحماية دائرة التبديل.

التخزين. إذا كانت الوحدات قيد المخزون، قم بتخزينها في بيئة داخلية جافة بين 10 درجة مئوية و 30 درجة مئوية، بعيدًا عن خطر التكثف، وتجنب المواقع التي بها اهتزازات. للتخزين الممتد، يجب تدوير عمود المحرك يدويًا مرة كل بضعة أشهر لإعادة توزيع شحم المحامل ومنع تكون بقع مسطحة.

أسئلة وأجوبة

س1: ما هو الفرق بين A06B-0116-B275#0008 و A06B-0116-B275#7008، وهل هما قابلان للتبديل؟

A06B-0116-B275#0008 هو المتغير القياسي بعمود مستقيم ومجرى مفتاح، بينما #7008 مدرج كمرجع بديل من قبل بعض الموردين. كلاهما يشتركان في نفس مواصفات المحرك الأساسية — موديل βM1/4000، عمود مستقيم بمجرى مفتاح، فرامل تثبيت، ومشفر bA64b. في الممارسة العملية، يتم التعامل مع هذين الرقمين كمتكافئين وظيفيًا من قبل العديد من موزعي FANUC ومنظمات الخدمة، وقد يحمل نفس المحرك أيًا من التسميتين اعتمادًا على السوق الذي تم توريده إليه أو كيفية طلبه في الأصل. إذا كنت تبحث عن وحدة بديلة، فإن أيًا من رقمي القطع سيخدم نفس تركيب الآلة بشرط أن تتطابق المواصفات الأخرى (نوع العمود، الفرامل، نوع المشفر) مع متطلبات تطبيقك. تحقق دائمًا من اللاحقة الكاملة ورقم قطعة المشفر عند تقديم طلب لتأكيد المواصفات المادية الكاملة.

س2: الآلة لديها محور رأسي يستخدم هذا المحرك. ما هو الإجراء الصحيح للتعامل مع الفرامل أثناء إعداد معلمات السيرفو والتشغيل؟

أثناء التشغيل الأولي على محور رأسي، يجب تحرير الفرامل يدويًا (عن طريق تطبيق 24 فولت تيار مستمر على ملف الفرامل) قبل محاولة أي حركة سيرفو مع تمكين المحرك، بما في ذلك تسلسل الضبط التلقائي لمعلمات السيرفو. محاولة قيادة المحور ضد فرامل مشغلة ستولد أخطاء تتبع ويمكن أن تتلف الاقتران أو العمود. في وحدات التحكم من سلسلة i من FANUC، قم بتأكيد منطق إشارة تحرير الفرامل في سلم PMC — يجب أن تتحرر الفرامل عند تأكيد إشارة جاهزية السيرفو (SRDY) وتفعيل خرج تمكين المحرك، ويجب أن تعود للعمل خلال تأخير قصير (عادةً 200-500 مللي ثانية) بعد تعطيل المحرك أو حدوث إنذار. يتم تعيين معلمات التوقيت الدقيقة في PMC ويجب التحقق منها مع الحمل الفعلي لضمان عدم تحرك المحور بعد تشغيل الفرامل. ممتص الصدمات عبر أطراف ملف الفرامل داخل الخزانة إلزامي؛ بدونه، يمكن أن يتسبب تيار التبديل العابر في إنذارات CNC متقطعة أو تلف الملامسات.

س3: هل يتطلب مشفر bA64b في A06B-0116-B275#0008 بطارية للاحتفاظ بالموضع المطلق، وماذا يحدث إذا فقد المشفر الطاقة؟

لا توجد بطارية داخل المحرك نفسه. يتم التعامل مع الاحتفاظ بالموضع المطلق لمشفر bA64b بواسطة مضخم السيرفو أو وحدة CNC — تقع دائرة النسخ الاحتياطي ذات الصلة في إلكترونيات المحرك، وليس في المحرك. هذه نقطة عملية مهمة لاستبدال المحرك: عند استبدال A06B-0116-B275#0008، لا يحمل المشفر نفسه أي بيانات موضع آلة مخزنة قد تُفقد. بعد استبدال المحرك، ستطلب وحدة التحكم الرقمي في الآلة (CNC) عادةً إعادة تأسيس موضع مرجعي على هذا المحور (قد تعرض الآلة إنذارًا بفقدان الموضع المطلق، مما يتطلب من المشغل تحريك المحور يدويًا إلى نقطة مرجعية وتأكيد الموضع). بمجرد تعيين هذا المرجع لمرة واحدة، تستأنف العملية المطلقة العادية. يختلف الإجراء المحدد اعتمادًا على موديل CNC وتنفيذ باني الآلة لروتين ضبط نقطة الصفر.

س4: هل يمكن تشغيل A06B-0116-B275#0008 بواسطة مضخم SVM من سلسلة Alpha بدلاً من مضخم Beta SVU القياسي؟

نعم. محركات سلسلة Beta من FANUC، بما في ذلك βM1/4000، متوافقة مع مضخمات وحدات Alpha SVM بالإضافة إلى عائلة Beta SVU. تُستخدم وحدات SVM1-12 (A06B-6079-H101) ووحدات SVM2 مزدوجة المحاور في فئة التيار 12A بشكل شائع مع βM1/4000. تكوين رقم تعريف المحرك في معلمات سيرفو وحدة التحكم الرقمي في الآلة (CNC) يغطي نفس موديل المحرك بغض النظر عما إذا كان المحرك هو وحدة Beta SVU أو Alpha SVM. يعد خلط محركات Beta مع مضخمات Alpha تكوينًا موثقًا ومدعومًا ويستخدم على نطاق واسع في الآلات حيث اختار المدمج منصة محرك Alpha للمحاور الأخرى ولكنه احتاج إلى إطار محرك Beta الأصغر لمحور ذي عزم دوران منخفض. يجب أن يظل تصنيف تيار المضخم مناسبًا لمتطلبات التيار المستمر والأقصى للمحرك، ويجب معالجة اختلافات توصيلات كابلات موصلات محركات Beta و Alpha باستخدام كابل محول صحيح أو عن طريق التحقق من رقم قطعة الكابل المحدد للمضخم المقصود.

س5: ما هي علامات الحاجة إلى استبدال هذا المحرك بدلاً من إصلاحه، وهل إصلاح المشفر bA64b في الميدان عملي؟

الأسباب الأكثر شيوعًا لاستبدال A06B-0116-B275#0008 بدلاً من إصلاحه هي: إنذارات SV (سيرفو) مستمرة تتعلق بأخطاء اتصال المشفر التي لا تختفي بعد فحص الكابل وإعادة توصيل الموصلات؛ تلف مادي في العمود أو مجرى المفتاح أو الغلاف بسبب تصادم أو حمل زائد؛ فشل عزل اللفائف المؤكد بقياس مقاومة عزل منخفضة (عادةً أقل من 1 ميجا أوم عند 500 فولت تيار مستمر يمثل مصدر قلق لمحركات FANUC)؛ وفشل الفرامل حيث لم تعد الفرامل تتحمل عزم الدوران المقنن أو أن الملف به دائرة مفتوحة. استبدال قرص المشفر bA64b أو إلكترونياته في الميدان غير عملي بشكل عام أو غير موصى به بدون معدات متخصصة — المشفر هو تجميع بصري دقيق يتطلب ظروف غرفة نظيفة، وأدوات معايرة لتركيب القرص، ومعدات اختبار وظيفية للتحقق من سلامة الإشارة بعد إعادة التجميع. في معظم حالات الميدان، يكون استبدال وحدة المحرك الكاملة أسرع وأكثر موثوقية. يمكن لمنظمات خدمة FANUC ذات السمعة الطيبة إصلاح المحرك واستبدال المشفر في ظل ظروف خاضعة للرقابة، وهو خيار صالح عندما تكون وحدات الاستبدال الأصلية شحيحة.
